越“纯粹硬压”越能扛住700℃爆燃？高性能压制型气凝胶复合隔热垫颠覆动力电池热安全防线

你敢信吗？一种薄如几毫米、硬挺不变形、几乎不含纤维的垫片，居然能扛住700℃高温爆燃，把电池热失控死死锁在单颗电芯里？

新能源汽车最大的安全噩梦，就是动力电池热失控——撞击、短路、针刺，瞬间温度飙升到700℃以上，一颗电芯爆燃，几秒内连锁引爆整个电池包，后果不堪设想。

过去行业普遍依赖气凝胶纤维毡作为隔热垫，但其天然存在致命短板：靠纤维骨架支撑、纤维自身导热快、气凝胶纯度被大幅稀释、隔热上限被锁死、装配软塌易变形、公差难以控制，在面对突发高温冲击时往往“扛不住、拖不住、防不住”。

直到今天，一项高性能压制型气凝胶复合隔热垫技术横空出世——彻底剔除所有导热纤维、最高达100%纯气凝胶芯材、100kg/cm²极限高压致密化、毫米级精准控厚、700℃超高温下稳如泰山，同时兼具成本可控与规模化量产可行性。

你肯定会好奇：

• 气凝胶不是一碰就碎吗？高压硬压怎么把它变成又硬又韧的安全盾？
• 没有传统纤维骨架，它如何做到不变形、抗膨胀、耐冲击？
• 传统毡导热高、挡不住极端冲击，纯气凝胶芯材凭什么锁死700℃爆燃？
• 从实验室配方到毫米级精度装配，到底依托怎样的工业级硬核设计？

今天，我们结合先进材料结构与工业防护前沿，把这项新能源动力电池热安全的终极解决方案彻底讲透：它绝非单一材料的微调，而是从结构、配方、工艺、性能四维重构，把“脆弱气凝胶”打造成“硬核安全铠甲”，为新能源动力电池筑牢生死防线。

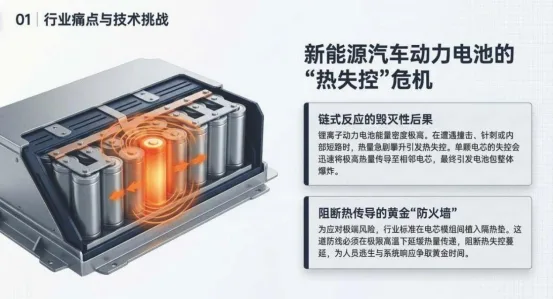

一、行业死局：传统隔热垫卡在“纤维依赖与安全天花板”

动力电池作为新能源汽车的核心，能量密度持续攀升，热失控风险呈倍数放大。置于电芯模组之间的隔热垫，是阻断链式反应与连锁爆燃的核心物理防线。然而，传统气凝胶隔热方案存在难以克服的物理死穴：

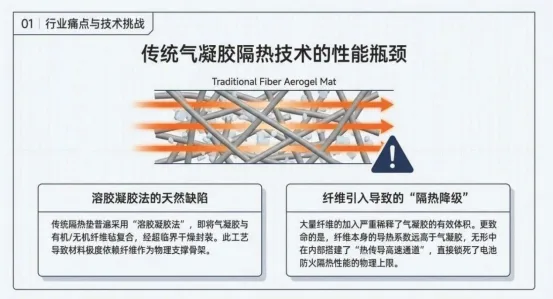

1. 纤维骨架沦为“导热高速路”，隔热物理上限被锁死

传统隔热垫多采用“溶胶-凝胶法”与有机/无机纤维毡复合，极度依赖纤维充当骨架支撑。然而，纤维自身的导热系数远高于纳米气凝胶，无形中在内部架设了无数条“热传导高速通道”。大量纤维的引入不仅严重稀释了气凝胶的有效体积，更直接封死了材料防火隔热的物理极限。

2. 软塌易变形，装配公差失控与应力不均

传统纤维毡结构松散软塌、回弹性能极不均匀，厚度公差难以精确控制。在电池Pack与模组紧密装配时，公差偏差极易导致电芯受力不均；而在电芯全生命周期充放电体积膨胀的交变应力下，极易引发垫片挤压开裂、移位甚至永久失效。

3. 高温爆燃瞬时冲击下快速碳化瓦解

在热失控700℃以上的剧烈热浪与喷发物冲刷下，纤维骨架极易快速碳化、烧结收缩与结构剥落。一旦隔热层物理崩塌，高温热流将毫无阻碍地穿透至邻近电芯，触发毁灭性的连锁热失控。

4. 制备链路漫长昂贵，量产普及受阻

传统工艺受制于复杂的纤维复配浸润、溶胶凝胶转化及严苛的超临界干燥系统，设备投资庞大、耗时长、能耗极高，导致综合成本居高不下，限制了高等级隔热方案的大规模普及。

二、硬核重构：剔除纤维与高压致密化，打造纯气凝胶安全芯

压制型气凝胶复合隔热垫彻底颠覆了“必须依赖纤维支撑”的传统思维，以“纯气凝胶芯材 + 极限高压致密 + 多维空间堆叠 + 功能复合改性”四大支柱，将隔热与力学性能推向材料理论极限。

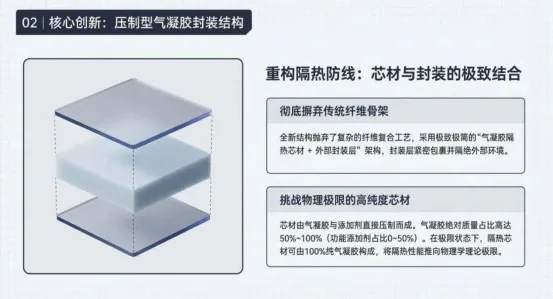

1. 极简二元架构：纯气凝胶芯材 + 外部防护封装

新一代结构抛弃多孔纤维骨架，采用极简高效的二元复合体系：

• 高纯度芯材：气凝胶有效质量占比达50%~100%（极限工况下采用100%纯气凝胶构筑），将材料极低导热系数的物理底板充分发挥。
• 外层致密封装：结合高性能柔性高分子膜材、无机膜材或特种涂层进行紧密包裹，有效隔绝外部环境侵蚀、杜绝粉尘脱落并赋予制品优异表面韧性。

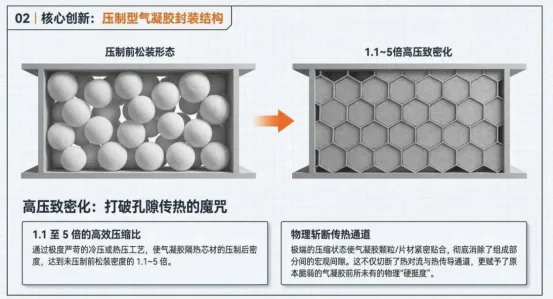

2. 高压致密化：1.1～5倍压缩比，切断宏观传热通路

针对气凝胶松散易碎、孔隙偏大易发生气体对流的痛点，该方案通过高强度的冷压或热压工艺（最高施加达100kg·f/cm²压力），将未压制松装物料压缩至原密度的1.1~5倍。极端压缩状态使气凝胶颗粒与微片发生机械互锁紧密贴合，彻底消除宏观间隙，从物理层面掐断热对流与晶格接触传导，同时赋予气凝胶较高的硬挺度。

3. 芯材多维物理形态：全尺度空间致密堆叠

• 微米/毫米级颗粒搭配纳米级粉末渗透：采用直径100μm~5mm的气凝胶颗粒构筑宏观骨架（如20:80梯度级配），并引入100nm~100μm超细纳米级粉末充当“微观砂浆”，精准充填颗粒间隙，将微孔内气体分子自由行程与对流可能彻底降为零。

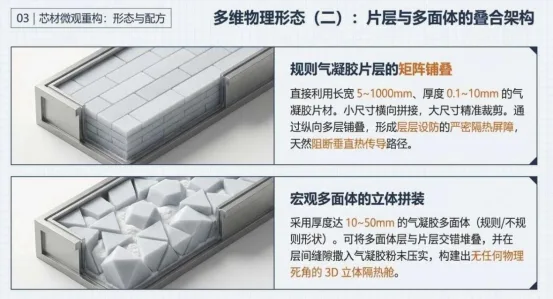

• 规则片层与多面体三维铺叠：利用厚度0.1~10mm气凝胶片材层层叠放拼接，天然构筑阻隔垂直导热的多层防火屏障；结合10~50mm厚气凝胶多面体结构错位拼装、粉末压实，打造无物理死角的3D立体隔热舱。

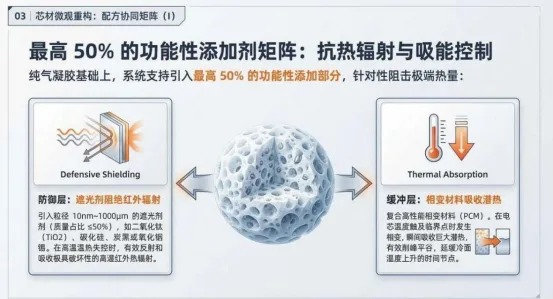

4. 配方协同矩阵：最高50%功能性添加剂攻防一体

• 抗热辐射防御层：引入质量占比≤50%的粒径10nm~1000μm遮光剂（如二氧化钛TiO₂、碳化硅、炭黑或氧化锡锑），在700℃热失控工况下高效反射并吸收破坏性极强的红外热辐射。
• 相变吸能缓冲层：复合相变材料（PCM），当电芯温度越过警戒线临界值时触发瞬间相变吸收大量潜热，显著削峰平谷，延缓冷面升温。
• 空心微珠轻量化：掺入玻璃空心微珠、氧化铝或硅酸铝空心微珠，在保持整体结构强度的同时降低制品密度，深度契合新能源整车轻量化指标。
• 弹性颗粒应力自适应：复配硅橡胶颗粒或微发泡树脂弹性体，赋予隔热垫优异的动态抗压回弹性能，完美吸收动力电芯在长期充放电循环过程中的体积膨胀应力。

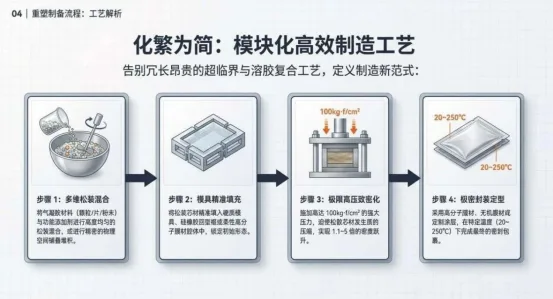

5. 模块化极简工艺：颠覆繁冗流程

彻底告别超临界干燥的冗长路线，采用模块化制造：

• 路径A（一步法同步成型）：松装材料精准入模后，在热压机中同步施加特定温度（20~250℃）与压力（最高100kg·f/cm²），在体积压缩瞬间完成外层膜材热熔复合与边缘封装，适合大规模自动化流水线作业。
• 路径B（两步法异步分离）：针对大厚度或特殊异形结构，采用“先极高压压实成型为坚硬芯材、后覆膜真空密封”，或“先充包装抽真空、后上压机重压致密”，柔性适配复杂应用场景。

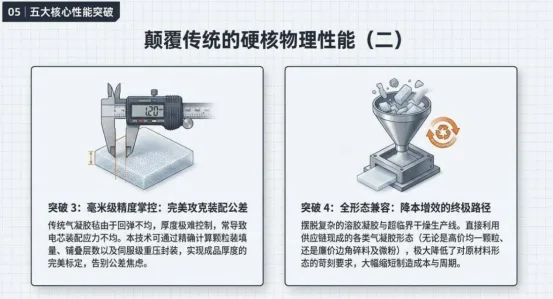

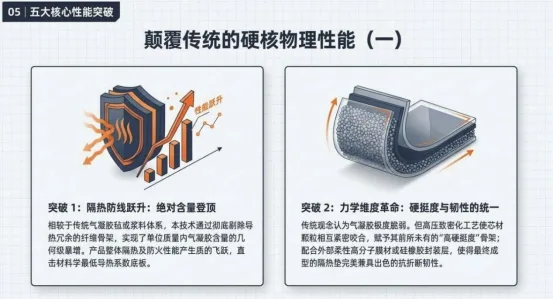

三、性能数据实测：700℃真火淬炼下的跨代优势

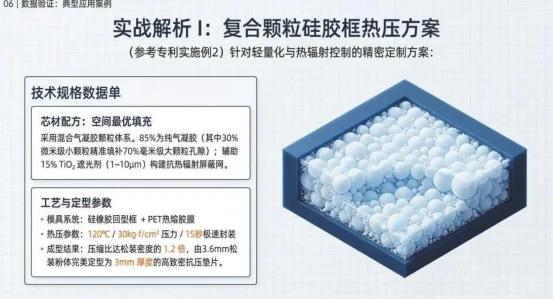

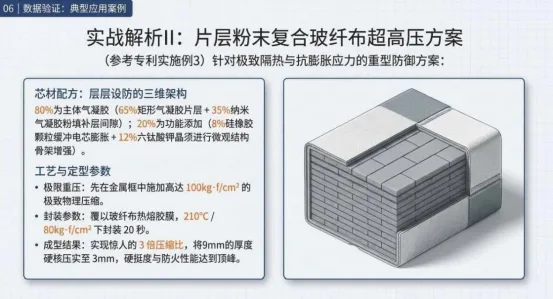

实战数据验证对比：

四、典型应用场景：筑牢多场景物理防火隔离壁垒

这项技术的产业化推进，让实验室级别的高性能隔热材料真正迈入规模化工业普惠应用阶段：

• 乘用车高压动力电池包：适配电芯间隔热、Pack上盖防火及下箱体阻热，以超薄规格满足800V高压快充架构严苛的热安全规范与空间限制。
• 商用车与工商业储能电站：应对超大容量单体电芯集群，提供耐高温连续冲击、防连锁热蔓延的本质安全防护。
• 高端特种车辆与航空航天装备：在极端工况下提供兼具轻量化、耐冲击振动与高绝热等级的物理安全舱。

结语：动力电池安全，迈入“纯芯硬防”新时代

在动力电池追求更高能量密度与超充效率的当下，被动安全防线绝不能依靠“纤维凑合”。压制型气凝胶复合隔热垫用“纯气凝胶构筑热绝缘屏障、高压致密重构力学形态、纳米级混编杜绝热对流、模块化工艺颠覆制造成本”，展现了材料工程学的硬核魅力。

上海丰华技研持续深耕先进高分子复合材料与表面功能防护领域，致力为新能源汽车产业链提供更具确定性、更可靠的工程化热安全与表面防护解决方案。
