01｜30秒看懂这篇文章
作者没有继续单纯追求更高的太阳反射率，而是把“辐射制冷”和“蒸发制冷”整合进一种可直接涂刷的水泥基材料中，并通过C–S–H多孔骨架、BaSO₄纳米颗粒、PVA和LiCl同时解决光学、水分传输、强度、开裂和长期服役问题。
最终优化得到的：CCP-30。实现太阳反射率：约88–92%（取决于干湿状态），大气窗口发射率：约95%，水分保持能力：约30%，并具有空气吸湿 + 雨水补给的自补水能力。在新加坡热带环境下：室内温度比商业辐射制冷涂料和普通白漆低超过4.5 ℃，并实现约30–40%的空调节能。
02｜这篇 Science 真正想解决的，不是“反射率还够不够高”
传统辐射制冷材料的基本逻辑我们已经很熟悉：在太阳波段0.3–2.5 μm尽量高反射，避免太阳吸热。同时在Atmospheric window（大气窗口）8–13 μm尽量高红外发射，把热量向低温天空释放。问题是：这种机制在现实建筑中有天然边界。
03｜第一个现实问题：高湿环境
作者直接把研究场景放到了Singapore（新加坡）。这是一个非常典型的高温 + 高湿 + 多云热带环境。文章指出：在高湿条件下，大气中的水蒸气会吸收更多8–13 μm红外辐射。因此辐射制冷的净冷却功率可能只有≈20 W·m⁻²量级。也就是说：在干燥晴朗地区很优秀的辐射制冷材料，到了热带高湿环境可能性能明显缩水。
04｜第二个问题：建筑真正面积最大的不是屋顶，而是立面
Radiative cooling非常依赖sky view factor（天空视角）。屋顶可以直接“看见天空”，因此很适合辐射制冷。但是高层建筑的façade（立面），很多时候面对的是对面建筑、道路、其他热表面，而不是天空。所以：天空辐射通道被限制。这意味着传统辐射冷却涂层最适合屋顶，但恰恰难以充分利用建筑大量立面面积。
05｜作者因此提出了一个非常关键的问题
既然辐射冷却是“有方向”的，那有没有一种冷却机制不依赖朝向？
有。就是：Evaporative cooling（蒸发冷却）。
06｜为什么蒸发能冷却？
水的汽化潜热约为2256 J·g⁻¹，也就是说1 g水蒸发，需要吸收大约2256 J热量。这部分热从材料及周围环境中获取。于是水蒸发 = 从材料中抽走热量。更重要的是蒸发过程并不要求材料一定朝向天空。所以屋顶、墙面、立面都可以发挥作用。
07｜因此全文最重要的概念是：
Radiative + Evaporative Cooling
辐射制冷负责晴天、高天空视角下的无能耗散热。
蒸发制冷负责弥补高湿、方向受限和建筑立面条件下的性能不足。
二者不是简单叠加，而是：用一种机制去补另一种机制的天然短板。
08｜但为什么以前不直接做“吸水涂层”？
因为能吸很多水的材料通常是Hydrogel（水凝胶）。水凝胶的优势非常明显：吸水量大、蒸发能力强。但建筑应用的问题同样突出：吸水后膨胀、干燥后收缩、反复干湿后开裂、界面脱粘、长期形貌不稳定。也就是说：制冷性能可能很好，但不像真正的建筑涂层。所以作者必须找到一个不明显膨胀，同时又能吸水、储水和排水的骨架。
09｜答案是：C–S–H
作者把水泥水化以后形成的C–S–H直接作为rigid porous framework（刚性多孔骨架）。这个思路非常漂亮。因为C–S–H同时具备结构稳定、天然微孔/毛细孔、亲水、能够持续水化、原料便宜、适合大规模施工等特点。所以作者不是把“水泥当填料”，而是把水泥水化产生的C–S–H网络本身作为功能结构。
10｜CCP-30到底由什么组成？
从功能角度理解最容易：
- Cement / C–S–H：负责结构骨架 + 连通孔网络 + 自固化；
- BaSO₄ nanoparticles：负责太阳光散射 + 高反射；
- PVA：负责保水 + 增韧 + 桥联裂纹；
- LiCl：负责吸湿 + 延长水分保留 + 空气补水。
所以整个材料本质上是：结构骨架、光学单元和水分管理网络的协同设计。
11｜首先看光学：为什么选BaSO₄，而不是常见TiO₂？
文章指出：BaSO₄相比TiO₂有一个重要优势——UV absorption（紫外吸收）很低，而TiO₂在UV区域存在明显吸收。由于太阳光中的UV虽然比例不算最高，但吸收后仍然会转化为热。所以采用BaSO₄可以减少大约4–7%由UV吸收带来的太阳热输入。
12｜BaSO₄颗粒多大？
大约400 nm，这是一个非常关键的尺寸。模拟显示这类颗粒可以在300–1500 nm范围内产生较强的Mie scattering（米氏散射）。而这个波段覆盖约90%的太阳能量。所以这个粒径并不是随便选的，它对应的是颗粒尺度与太阳光谱匹配。
13｜C–S–H孔也在帮忙散射
SEM显示CCP内部形成约1 μm尺度的连通多孔结构。干燥时孔里是空气，而C–S–H和空气折射率差比较大。光进入材料后在C–S–H / air界面不断折射和散射。因此：BaSO₄颗粒 + C–S–H孔结构形成两级散射。
14｜干燥状态下反射率有多高？
最终CCP干态太阳反射率约93%。同时大气窗口长波红外发射率约95%。所以即使不考虑蒸发，CCP本身已经是一个高太阳反射 + 高红外发射的辐射制冷材料。
15｜但最难的问题其实发生在“吸水以后”
这篇论文和很多传统辐射制冷论文最大的不同之一：作者没有只测dry state（干态），而是非常认真地研究了wet state（湿态）。因为既然你要利用水蒸发，那么材料一定会吸水。所以关键问题变成：湿了以后还能不能保持高反射？
16｜为什么多孔材料湿了以后通常会变“透明”一些？
干燥时C–S–H和空气折射率差很大，因此散射强。进水以后空气 → 水。水的折射率比空气更接近固体，于是界面散射能力降低。这就是refractive-index matching（折射率匹配）。所以很多白色多孔材料一湿就会明显变深。
17｜作者怎么解决这个问题？
靠BaSO₄ particle scattering（颗粒散射）。即使孔里充水、C–S–H/水界面的散射下降，BaSO₄颗粒仍然继续散射太阳光。作者还发现BaSO₄颗粒能够稳定附着于C–S–H孔壁，所以湿态时这些颗粒并不会随着水进入而消失。
18｜结果有多好？
在300–1300 nm这个主要非水强吸收区，优化后的CCP-30干湿之间的反射率变化<2%。而如果看整个太阳光谱，湿—干变化约4%。这是一个非常重要的结果。
19｜1300–2500 nm为什么还是会下降？
因为这一区域水本身的NIR absorption（近红外吸收）开始变得明显。所以材料吸水以后1300–2500 nm反射率仍然会降低。但作者指出这部分造成的总体太阳能影响仅约2%左右，所以整体太阳反射仍能保持较高水平。
20｜这篇文章真正先进的地方之一：不是追求“干态最高值”
而是追求Dry–wet optical stability（干湿光学稳定性）。这对建筑材料特别重要。因为真实建筑永远会经历雨、潮湿、干燥、再吸水。实验室里93%反射率如果下雨以后变成60%，其实意义有限。而CCP-30真正重要的是状态变化以后，光学性能没有明显崩掉。
21｜接下来第二条主线：机械性能
如果为了散射和储水，无限增加孔隙一定会变脆。所以作者必须解决另一个冲突：Porosity ↑ 有利于水传输 + 光散射，但 Strength ↓。于是孔隙功能和结构强度之间必须重新平衡。
22｜水灰比是第一关键变量
作者指出传统可施工水泥体系的W/C一般在0.4–1范围内进行平衡。水越多流动性更好、BaSO₄更容易分散、形成更多孔隙。但是水太多以后C–S–H连接性变差。甚至当W/C = 2时，可以形成weak, chalky structure（疏松、粉化的结构）。
23｜CCP-30的有效W/C是多少？
优化后effective W/C ≈ 0.38–0.47，这一范围可以兼顾工作性、C–S–H连接、孔结构、机械强度。而且浆体可以直接进行vertical painting（垂直涂刷），单次最大可调厚度达到2.28 mm。这已经是明显考虑工程施工性。
24｜BaSO₄为什么还能帮助强度？
作者发现纯水泥体系在某些条件下水化后的C–S–H颗粒之间仍然存在较明显间隙。BaSO₄纳米颗粒可以通过与水形成弱氢键，减少有效free water从而促进颗粒更加紧密地排列。所以BaSO₄在这里不只是“白色反射粉体”，它还参与了microstructure regulation（微观结构调控）。
25｜但只加BaSO₄仍然会开裂
这一点非常关键。作者设置了C-B-30（可以理解为有BaSO₄，但没有完整PVA/LiCl调控的对照体系）。结果C-B-30表面出现明显裂纹。说明光学粒子加得再好，也解决不了快速失水造成的塑性收缩。
26｜为什么快速失水会开裂？
刚涂刷后材料中的水快速蒸发，毛细孔内部形成capillary pressure（毛细压力）。颗粒之间被快速拉近，导致plastic shrinkage（塑性收缩）。如果表面和内部收缩不同步就容易开裂。
27｜PVA + LiCl开始真正发挥作用
作者加入约2 wt.%量级的PVA与LiCl体系。其中PVA通过大量氧官能团与硅酸盐、Ca–OH之间发生氢键作用，同时聚合物链能够形成network-like film网络状薄膜，于是在裂纹两侧进行bridging桥联。
28｜LiCl的作用不完全一样
LiCl是hygroscopic salt（吸湿盐）。它能够吸收空气中的水蒸气，并延缓材料内部水分过快丧失。因此水化时间被拉长。于是：材料不是快速失水后“停止水化”，而是继续缓慢形成C–S–H。这就是文章所谓self-curing（自养护/自固化）特征的重要来源之一。
29｜初凝时间其实并不慢
CCP-30初始固化时间约2–3 h，作者采用C191-08 Vicat needle method（维卡仪测试法）。这个时间与商业涂层施工需求比较接近。但之后PVA + LiCl仍然帮助内部继续缓慢水化，所以实现前期可以快速成膜，后期继续强化。
30｜Raman、TEM、EDS证明了什么？
作者利用Raman观察C–S–H相关结构。结果表明C-B-30虽然也有C–S–H，但其水化程度低于CCP-30。TEM和EDS进一步发现CCP-30基体更加均匀，同时Ca/Si表现差异，支持更充分的水化和更均匀的C–S–H结构。

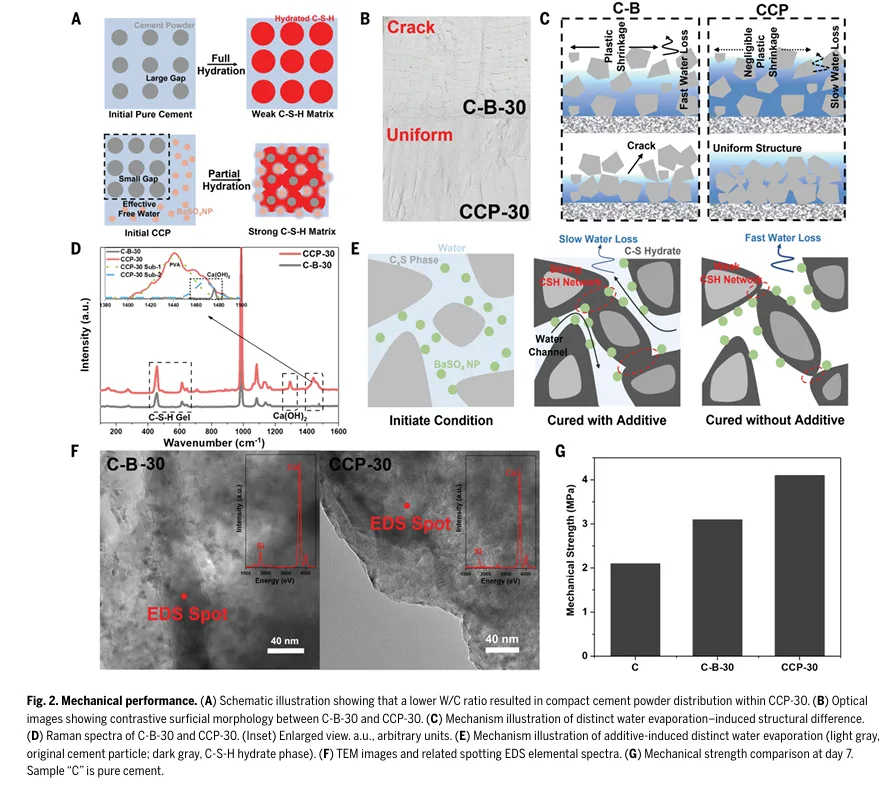

31｜Fig. 2其实是全文“水泥科学”最强的一张图
Fig. 2不是简单展示“加聚合物以后强度提高”。它完整讲了一条机制：
快速失水 ↓ 不完全水化 ↓ C–S–H连接不足 ↓ 塑性收缩 ↓ 裂纹。
而PVA + LiCl：↓ 延缓失水 ↓ 提供内养护水 ↓ 持续水化 ↓ C–S–H网络更完整 ↓ 裂纹减少 ↓ 强度提高。这条证据链非常值得做水泥材料的人学习。
32｜第三条主线：水分到底怎么进去、怎么留下、怎么出来？
这就是文章标题中的mass transfer（传质）设计。这也是Science这篇文章比一般“高反射水泥”更高级的地方。
33｜CCP-30如何补水？
主要有Rainwater（雨水）和Atmospheric water vapor（空气水蒸气）两条路径。
34｜先看液态水
CCP-30表面具有较好的亲水性。因此雨水接触以后能够通过capillary action（毛细作用）快速进入连通孔道。文章结果显示液态水捕获能力大约可达到接近30 wt.%量级，这也是摘要所说约30%的水分保持能力。
35｜空气湿气也能补水
LiCl的存在使CCP-30能够从空气中吸湿。文章报道CCP-30可以捕获≈16 wt.%的水蒸气，这对于新加坡这种高湿环境尤其重要。
36｜这里有一个特别聪明的“反转”
传统辐射制冷High RH是坏事，因为大气红外窗口变差。今天这个体系高湿虽然削弱辐射制冷，但同时给材料提供了更多水，于是蒸发冷却获得新的补水来源。所以环境因素不再简单是“越湿越坏”，而变成一种机制受损，另一种机制得到补偿。这才是真正的hybrid cooling。
37｜Micro-CT看到了什么？
Micro-CT显示CCP-30形成了interconnected porous network（连通孔网络），并且闭口孔数量减少。这非常重要，因为储水并不只看总孔隙率。如果全是closed pores闭口孔，水进不去，也流不出来。所以真正需要的是：连通、可扩散的水传输网络。
38｜同时又不能让水把骨架胀坏
这也是为什么作者没有用纯水凝胶骨架。CCP中的水主要储存在孔隙中，而不是让整个结构明显体积膨胀，因此实现non-swelling water storage（低膨胀水储存），这是它长期耐久的重要基础。
39｜DSC和TGA又在证明什么？
作者利用DSC和TGA研究水的蒸发行为。结果表明CCP-30中的水能够在环境温度范围更有效地释放并参与蒸发。也就是说：材料不只是“吸很多水”，还必须“在合适温度把水放出来”。这也是吸水能力和蒸发能力必须同时设计的原因。
40｜接下来进入真正的Cooling test
作者拿CCP-30和HR-RC（high-reflectance radiative cooling paint，高反射辐射制冷漆）进行比较。HR-RC也是BaSO₄高反射辐射制冷材料，所以两者太阳反射能力本身都已经不错。这使实验能够更加清楚地回答：多出来的降温到底是不是来自蒸发？
41｜结果：CCP本身可以更低约5 ℃
在现场阳光条件下CCP-30表面比HR-RC约低5 ℃。这说明两者虽然都能反射太阳光，但CCP额外多了evaporative heat loss（蒸发散热）。
42｜旁边的黑色吸热体也低了8 ℃
作者还在材料前方设置black absorber（黑色吸热体）。结果CCP-30前方黑色吸热体比HR-RC前方的低约8 ℃。这个实验特别有意思，因为它说明CCP不仅让自己更冷，还能够降低周围局部热环境，这就和Urban Heat Island（城市热岛）发生了联系。
43｜方向性测试更加关键
在新加坡典型气候条件下作者比较不同朝向。CCP-30最高可以实现≈140 W·m⁻²冷却功率。相比HR-RC高出3–10倍，具体取决于朝向。
44｜为什么墙面优势尤其大？
因为辐射冷却方向依赖强，而蒸发方向依赖弱。于是在façade建筑立面上，蒸发贡献显著提升。这使得被动冷却可以从“屋顶技术”向“整个建筑表皮技术”扩展。这是全文非常重要的工程意义。
45｜但是原文比Research Highlight更谨慎地指出一个问题
高湿环境虽然可以提供吸湿水源，但是evaporation driving force（蒸发驱动力）也会降低。所以作者的长期现场实验发现高湿确实会限制蒸发制冷。而在大雨状态，两种材料表面温度甚至逐渐接近。所以：这套体系不是完全“不受天气影响”，更准确的说法是对天气的敏感性显著降低。
46｜补水方式里，雨水比吸湿更有效
长期实验表明通过capillary absorption（毛细吸水）带来的温降最高约7 ℃，而moisture capture（空气吸湿）带来的温降最高约3 ℃。所以液态水补充还是比单纯吸湿更有效。
47｜但雨水也带来一个新问题：盐会不会流失？
作者非常清楚地指出如果频繁降雨，必须平衡moisture capture和salt leaching（盐淋失）。CCP-30通过较低盐浓度降低LiCl流失风险，但从长期建筑服役角度看这仍然是未来必须继续关注的问题。
48｜接下来是最重要的真实建筑测试
作者搭建了三个相同的小房屋。尺寸：50 × 40 × 70 cm，由10 cm厚工业混凝土砌块构成，分别涂覆CCP-30、CRCP（商业辐射制冷涂料）、NWP（普通白漆）。
49｜三天测试结果怎么样？
CCP-30小房屋在整个测试期间保持最低室内温度。相比CRCP和NWP，室内温度低出超过4.5 ℃。
50｜这4.5 ℃非常有意义
因为三种涂层的光学性能已经比较接近，但CCP仍然明显更冷。所以不能再简单解释为CCP更白，而是必须归因于integrated cooling辐射 + 蒸发共同作用。
51｜然后作者进一步做到真正可居住尺度
实验房3 m × 3 m × 4 m，内部安装空调和独立电表，室内温度统一设定26 ℃。然后比较三种外墙涂层：NWP、CRCP、CCP-30。
52｜晴雨交替时节能多少？
两轮3天实测。在晴天 + 雨天交替条件下，CCP-30相比其他涂层节能约30–40%。
53｜连续阴雨呢？
更加有意思。连续rainy + cloudy条件下，CCP-30仍然保持≈40%节能效果。而NWP和CRCP耗电差异很小。这说明：阴雨天时单纯辐射制冷的额外收益已经不大，而CCP仍然依靠蒸发散热保持优势。
54｜一个月测试更加有说服力
连续18 August – 16 September 2023一个月测试。结果CCP-30相比商业涂层最高可实现≈40%用电节省，累计耗电差约170 kWh。
55｜170 kWh意味着什么？
作者进一步换算这相当于CCP-30额外提供约243 W冷却功率。这部分效果主要来自削弱建筑墙体白天的峰值吸热和温升，也就是peak shaving（削峰）。
56｜作者还做了EnergyPlus尺度放大
进一步利用EnergyPlus模拟典型四层住宅。如果全面使用CCP-30，模型预测年节电量可达到≈68,333.3 kWh，而整体节能差异约34%。
57｜还做了生命周期碳排放
这一点在功能建材文章里非常加分。LCA结果显示CCP-30相比普通白漆，functional-unit carbon footprint降低约28%，同时unit-mass carbon footprint降低约65%。也就是说：不是只有运行阶段省电，材料自身生产端的碳足迹也具有一定优势。
58｜为什么生产端还能低？
因为主要组成是水泥基材料无机颗粒，相比很多高分子、光子结构、特殊多层膜体系，原材料和制造路线更简单。作者还估计其成本可比商业替代产品低10–30倍，这个数据很吸引人。
59｜施工性也考虑得非常细
CCP-30不是需要真空沉积、光刻、复杂层压，而是water-based paint（水基涂层）。它可以垂直涂刷，并且优化流变以后，单层厚度约1 mm就可以施工。
60｜为什么水泥基涂层厚度反而是优势？
很多树脂涂层需要多遍薄涂，而水泥是volumetric curing（体积水化固化），内部可以继续水化。因此相对较厚的涂层也能逐渐整体硬化，这进一步降低施工次数和人工成本。
61｜还有一个很现实的问题：太白会不会刺眼？
作者也考虑了。CCP表面设计成matte surface（哑光表面），所以即使总体太阳反射率高，也可以减少glare眩光。这一点对于城市外墙非常重要。
62｜防污和霉菌问题也做了
文章指出CCP具有一定抗霉性能以及可清洁表面，有助于减少灰尘累积。这个问题看似不起眼，实际上对于辐射制冷材料至关重要，因为表面一旦污染solar reflectance就可能显著下降。
63｜对钢筋混凝土会不会有腐蚀风险？
作者还专门做了corrosion-related evaluation（腐蚀评估）。结果表明CCP不会显著增加钢筋混凝土腐蚀风险。这说明作者确实已经在按照建筑产品而不是单纯实验室材料的思路考虑问题。
64｜最值得看的4组图
Fig. 1 这是全文的核心：辐射冷却与集成冷却在建筑表皮的机制对比及CCP-30光学性能。
Fig. 2 水泥科学机制解析：水化微观结构、抗裂与PVA/LiCl协同固化强度的关系。
Fig. 3 流体传质特性与冷却机制：吸水/吸湿量、DSC水释放行为、不同朝向的冷却功率对比。
Fig. 4 现场实测与建筑级节能量化：示范房屋热成像、真实生活尺度空调耗电对比及LCA碳排放评估。
65｜这篇Science最值得学习的研究逻辑
我认为不是：“做出了一个93%反射率涂层。”因为93%并不是一个让人无法超越的数字。真正漂亮的是作者先问为什么现有辐射制冷涂层实际不好用？然后得到：高湿、阴天、立面、耐久、膨胀、施工这些现实瓶颈。接着没有继续：“把反射率从93提高到96。”而是直接换机制，加入蒸发。然后新的机制又带来吸水导致反射下降、膨胀、开裂、盐流失等新问题，再针对这些问题逐一设计：BaSO₄、PVA、LiCl、C–S–H孔结构。这就是一个非常完整的Problem-driven materials design（问题驱动型材料设计）。
66｜我认为真正的创新点有4个
- 从单一辐射制冷转向“双模态冷却”：Radiation + Evaporation双轮驱动。
- 干湿光学稳定：蒸发制冷必须吸水，吸水又天然降低多孔材料散射。作者利用BaSO₄颗粒散射解决了water–optics conflict。
- 水管理和水泥水化被统一起来：PVA + LiCl不只是储水，它们还延缓失水、促进持续水化、抑制塑性收缩。所以mass transfer同时反过来改善cement hydration。
- 真正做到了建筑尺度验证：这不是一块5 cm试片，而是小型建筑-可居住房屋-月度用电-EnergyPlus-LCA，完整程度很高。
67｜但原文也暴露出几个真正值得继续研究的问题
这部分是基于原文结果做进一步判断：
- 第一，LiCl长期淋失：作者已经意识到频繁降雨会引入salt leaching。虽然低盐浓度降低了风险，但如果真实使用5年、10年、20年吸湿能力是否还存在？目前还无法回答。
- 第二，高湿既是资源，也是限制：RH高，吸湿补水更多；但是蒸发驱动力降低，红外大气窗口变差。所以一定存在最适湿度区间。如果以后能把RH与Prad、Pevap分别定量拆开，会非常有意义。
- 第三，供水量与蒸发速率之间必须匹配：如果水补得太慢材料很快干掉；如果吸水太多反射率降低，甚至增加建筑湿负荷。因此未来真正的设计变量可能是water flux（水通量），而不只是water absorption。
- 第四，污染后的水传输和光学性能怎么办？真实外墙会积灰。灰尘一方面降低反射率，另一方面还可能堵塞毛细孔。所以表面污染可能同时损伤optical channel和fluidic channel。这可能是未来耐久研究特别值得关注的地方。
68｜第五：寒冷地区是否适用？
这篇工作主要基于Singapore tropical climate（新加坡热带气候）。对于低温地区，孔中储水可能带来冻融、冰冻膨胀、盐析问题。所以目前不能直接把热带地区效果外推到寒冷地区全年应用，这一点需要未来验证。
69｜读后有感（个人观点）
我的阅读判断这篇Science最值得关注的地方，不是：93%反射率，也不是：140 W·m⁻²，更不是：单独某个最高数据。而是：作者把“天气”从一个测试条件，变成了材料设计变量。
传统材料研究经常：先做材料，然后在某个固定环境测试。而这篇反过来先承认现实环境会有晴、雨、湿、云不同朝向。然后设计一种能够在环境变化时自动切换主要冷却机制的材料。晴朗时更多依靠radiation。有水时加强evaporation。高湿时虽然辐射受限，却又可以capture moisture。这种环境响应式、多机制互补的设计，我认为比单纯刷“最高反射率记录”更值得功能建材研究者学习。
