锂离子电池在受到机械穿刺、过充或热冲击等滥用条件下，极易发生热失控。单颗电芯起火释放的巨大热量（通常超过600°C）会迅速传递给相邻电芯，引发破坏性的链式蔓延，最终导致整个电池包起火爆炸。当前高能量密度电池包的绝对痛点，正是热蔓延防护与体积利用率之间的严重矛盾。
现有商用隔热材料（如陶瓷纤维、云母板）大多存在两大致命缺陷：一是隔热能力不足，高温下导热系数急剧上升；二是耐高温冲击性能差，材质极易脆化、粉化，丧失屏障功能。为此，本研究将天然细菌纤维素的高孔隙率与纳米级阻燃剂的骨架强化作用相结合，开发出一种兼具超低导热率与优异结构韧性的BHA气凝胶，从材料工程角度给出了极佳的示范。
材料设计：BHA气凝胶的配方与机制

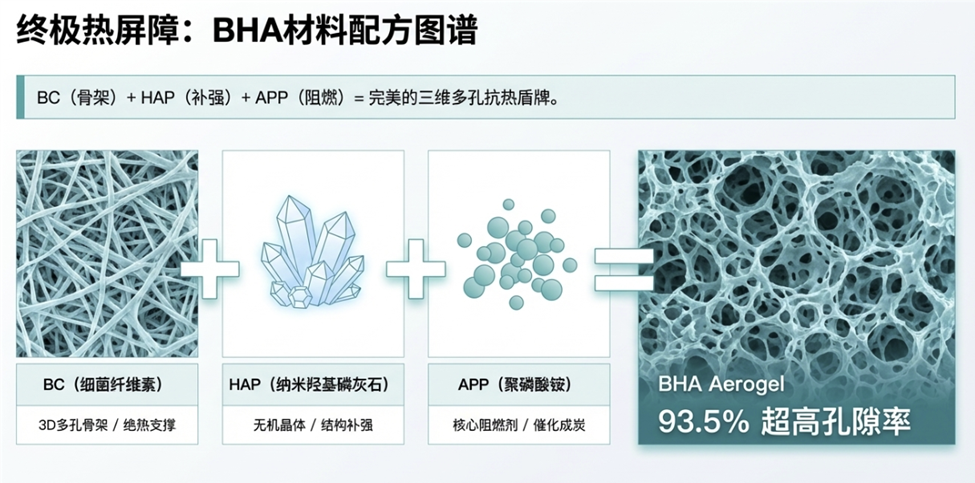

BHA气凝胶由三种核心组分构成：BC（细菌纤维素） 提供三维多孔骨架和绝热支撑，HAP（纳米羟基磷灰石） 进行无机补强，APP（聚磷酸铵） 作为核心阻燃剂。三者协同构筑出孔隙率高达93.5%的三维多孔抗热盾牌。

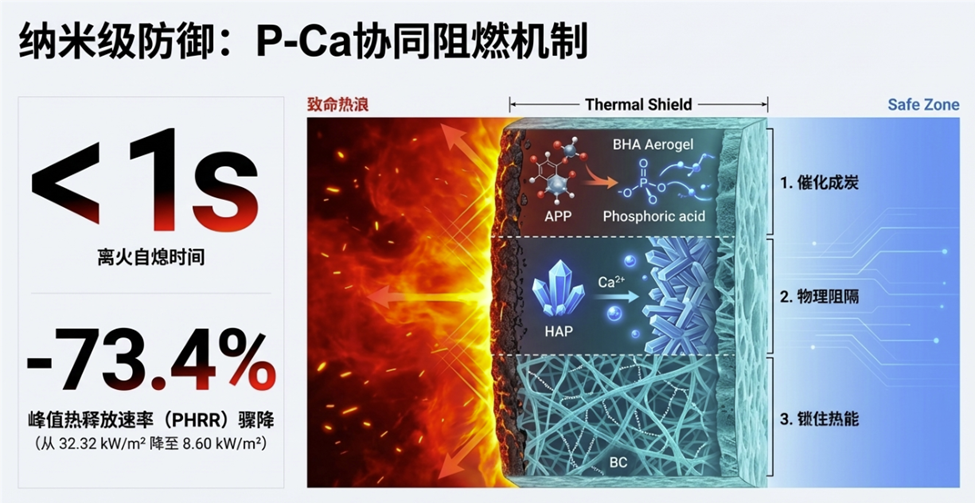

其阻燃机制被命名为 “P-Ca协同阻燃”：
- 催化成炭：APP受热分解生成磷酸，催化BC脱水形成致密炭层；
- 物理阻隔：HAP释放Ca²⁺，与磷酸盐形成热稳定屏障，隔绝氧气和热量；
- 锁住热能：三维多孔网络极大延长热传导路径，将热量锁定在局部区域。
实测表明，BHA气凝胶离火自熄时间仅1秒，峰值热释放速率（PHRR）从纯BC的32.32 kW/m²骤降至8.60 kW/m²，降幅超过73%。
配方优化：性能对比矩阵
研究团队对比了不同配方的综合性能，结果如下：

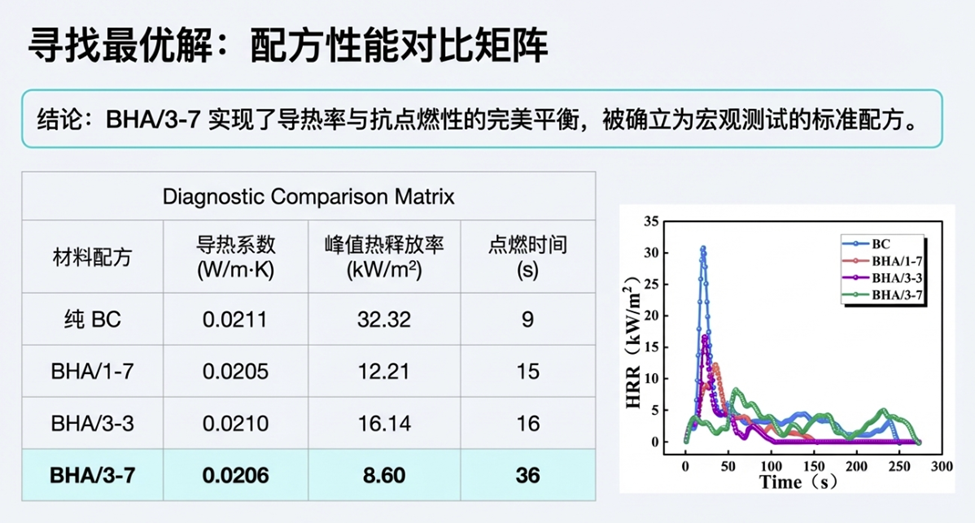

| 材料配方 | 导热系数 (W/(m·K)) | 峰值热释放率 (kW/m²) | 点燃时间 (s) |
|---|---|---|---|
| 纯BC | 0.0211 | 32.32 | 9 |
| BHA/1-7 | 0.0205 | 12.21 | 15 |
| BHA/3-3 | 0.0210 | 16.14 | 16 |
| BHA/3-7 | 0.0206 | 8.60 | 36 |
BHA/3-7 在导热率与抗点燃性之间实现了完美平衡，被确立为后续宏观测试的标准配方。
实验验证：18650模组级热失控阻断
实验设置：采用额定容量3.4Ah的三元正极18650圆柱电池模组，所有电池预充至100% SOC。加热触发热失控，模组外包裹石棉保温层以消除外部散热干扰。

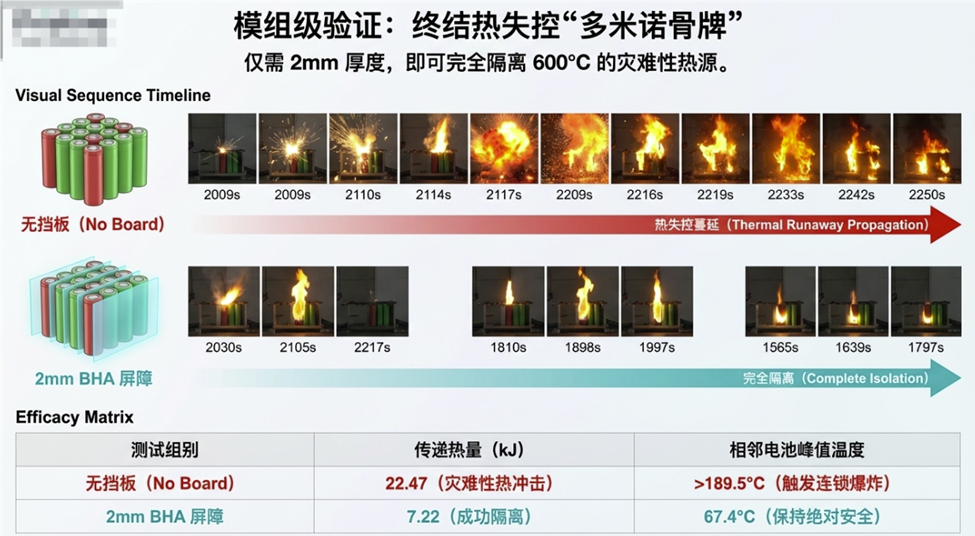

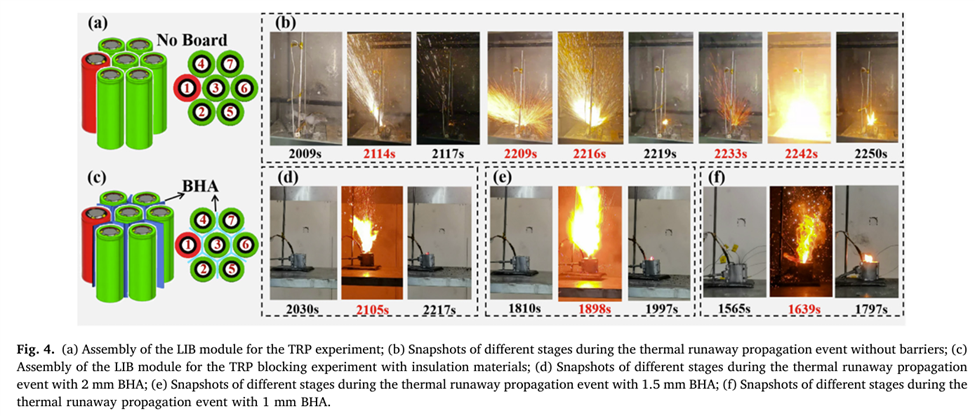

无挡板对照组：热失控发生后，火焰迅速蔓延。相邻电池峰值温度超过189.5°C，传递热量高达22.47 kJ，触发连锁爆炸，模组完全损毁。
2mm BHA屏障组：同样经历热失控源电池的剧烈喷发，但2mm厚的BHA气凝胶成功封锁了高温火焰。相邻电池峰值温度仅为67.4°C，传递热量锐减至7.22 kJ，热传递效率降低78.6%。第三排电池的温度更低，且事后测试表明其仍能保持完整的电化学容量。

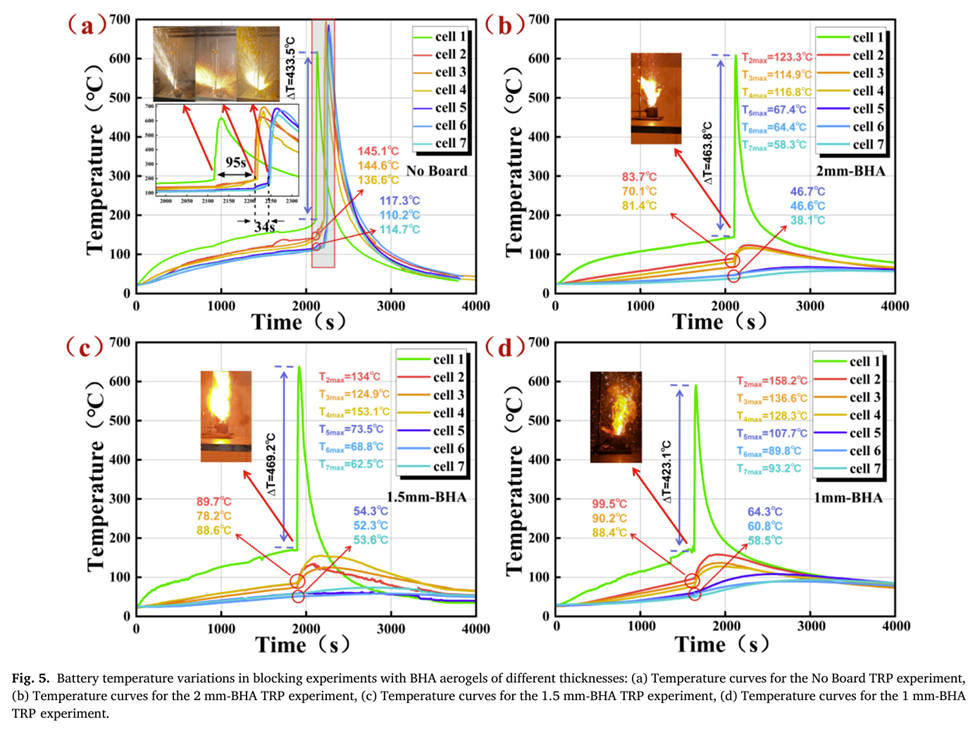

不同厚度对比：

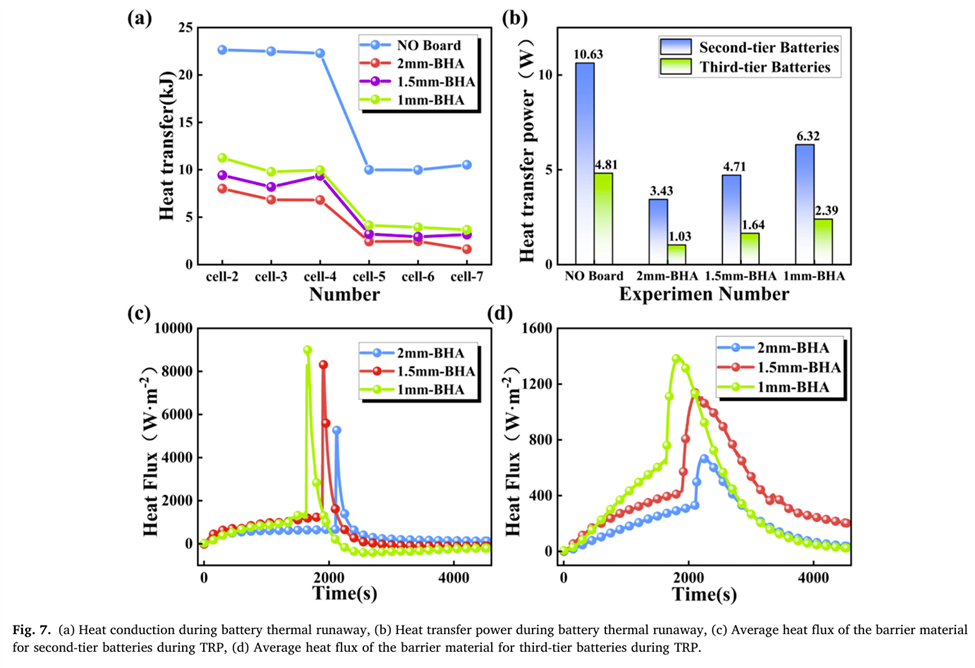

- 2mm厚度：完全阻断，相邻电池最高温度67.4°C（第三排）
- 1.5mm厚度：完全阻断，相邻电池最高温度73.5°C（第三排）
- 1mm厚度：完全阻断但泄压阀开启，第三排最高温度107.7°C

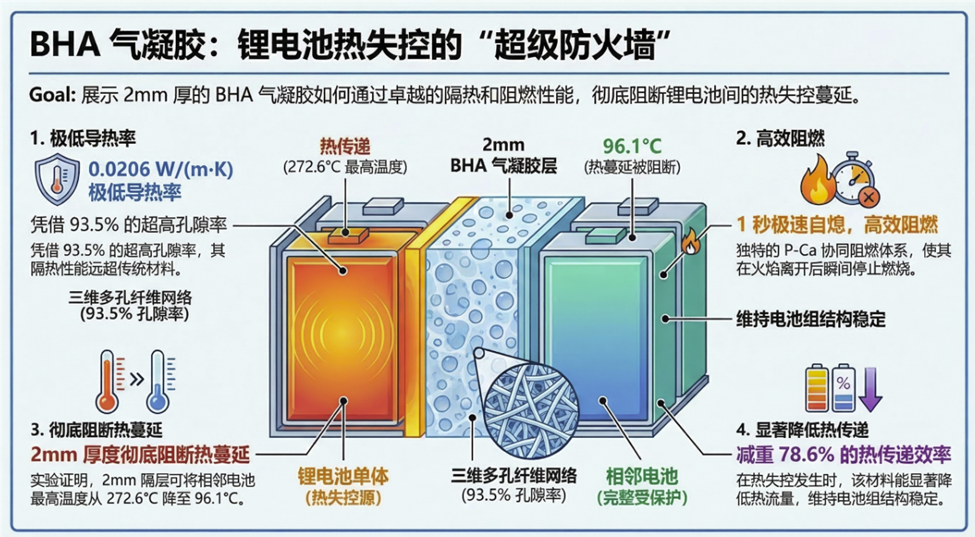

实验证明，2mm是兼顾防护效果与体积利用率的最佳工程厚度。
工业级仿真：280Ah大容量电池包热力学预测

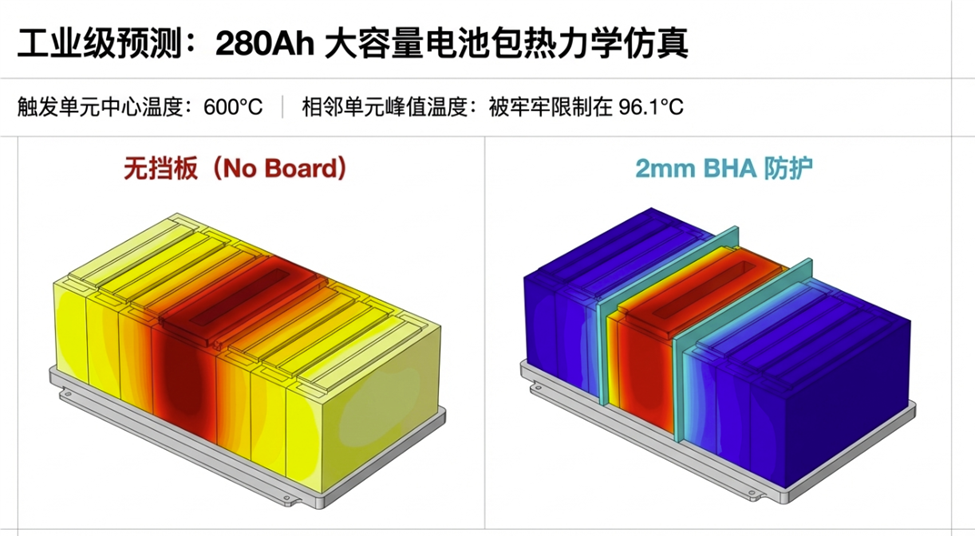

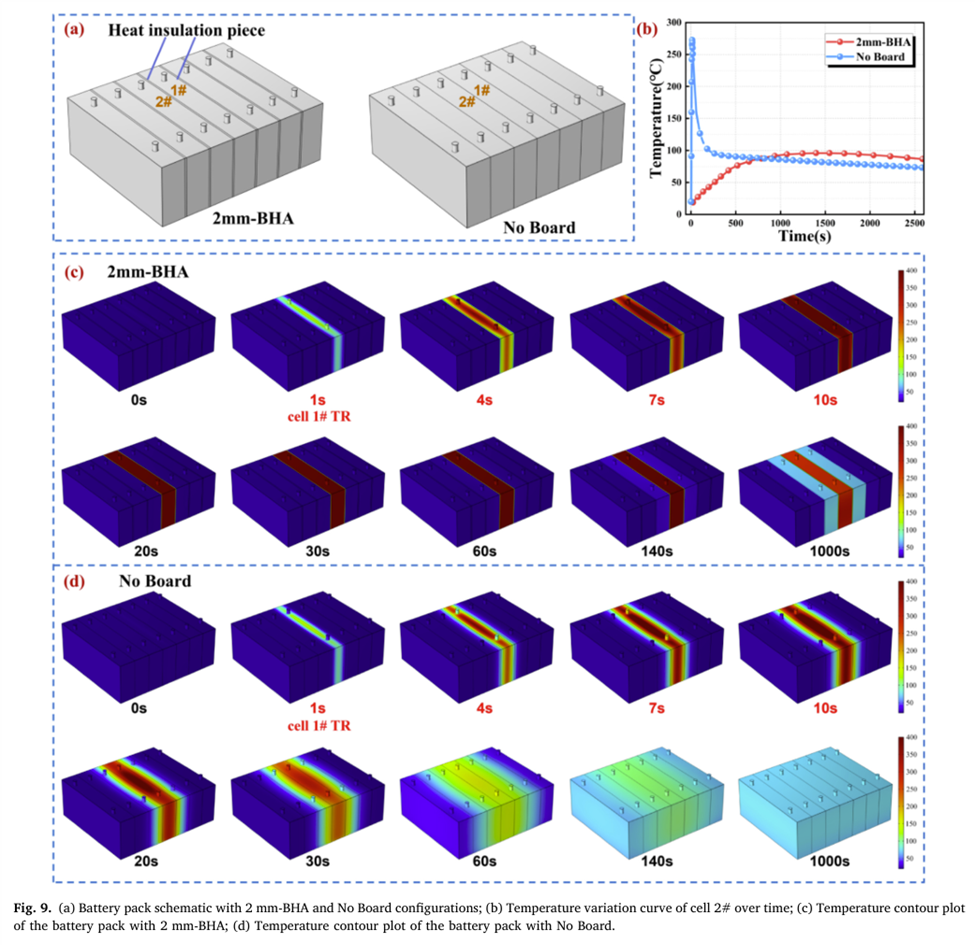

为验证BHA气凝胶在大型储能系统中的适用性，研究团队建立了有限元热传导模型，对280Ah磷酸铁锂方壳电池包进行仿真。触发单元中心温度设为600°C。
仿真结果：
- 无隔热板：热失控迅速蔓延至整个模组，相邻单元峰值温度超过189.5°C，引发连锁失效。
- 2mm BHA防护：相邻单元峰值温度被牢牢限制在96.1°C，隔热垫两侧形成极其陡峭的冷热隔离带。仿真设定的导热系数为0.0290 W/(m·K)，略高于实测值，结果仍完全阻断。
该仿真强有力地支撑了基础实验结论在工业级大容量系统中的适用性，表明BHA气凝胶可有效防止大型磷酸铁锂电池包内部发生灾难性的热量失控扩散。
结论与展望
本研究成功合成出一种兼具超低导热率（0.0206 W/(m·K)）、瞬时自熄（1秒）和超高孔隙率（93.5%）的改性细菌纤维素气凝胶——BHA/3-7。仅需2mm厚度，即可在18650模组中彻底阻断热失控的物理传导，将相邻电池峰值温度压制在安全阈值以下，热传递效率降低78.6%。有限元仿真进一步确认了该材料在280Ah大容量方壳电芯系统中的巨大应用潜力。
从工程落地角度看，BHA气凝胶完美解决了传统商业阻隔材料易碎、阻燃有效性差的固有短板，成为预防高能量密度锂电池模组内部热蔓延的极佳工业候选方案。不过，生物基气凝胶的长期服役老化特性（如循环充放电下的机械衰减、湿热老化后的阻燃性能）以及规模化制造成本，仍需后续严谨的生命周期测试验证。研究团队目前正推进加速老化实验与连续化生产线的中试验证。
