随着电气电子设备向高功率密度化、小型轻量化和高度集成化方向发展，设备单位体积发热量和温升急剧增加。热量积累会加速绝缘老化，严重影响设备运行的可靠性和寿命。对电子器件来说，温度每上升2°C，可靠性降低10%；变压器绕组温度每增加6°C，预期寿命缩短一半。散热已成为制约电气电子设备高功率密度化和高度集成化的瓶颈问题。
在组成电气电子设备的导体材料、磁性材料和聚合物电介质等主要材料中，聚合物电介质的导热系数远低于其他材料（仅为0.2-0.5 W·m⁻¹·K⁻¹），因此提高聚合物电介质的导热率是增强电气电子设备散热的根本途径。高导热绝缘材料通过特殊成分设计与结构优化，实现”导热”与”绝缘”性能的协同，成为破解设备散热与绝缘双重难题的关键选
导热机理与理论基础
1、聚合物导热机理
聚合物绝缘材料是饱和体系，基体内部无自由电子存在，分子运动困难，热量主要依靠固定位置周围分子或原子的热振动来传递，声子是主要热能载荷。高分子电介质的导热系数主要取决于材料结晶性和取向有序性，从机理上可认为其取决于声子散射程度。分子和晶格非谐振动、聚合物的界面及缺陷等现象都将引起声子散射。
由于高分子链的无规缠结和分子大小不等及分子量的多分散性，其无法形成完整晶体而含有很多非晶部分和界面缺陷，大量非晶缺陷和分子链振动对声子的散射导致聚合物导热系数很低。
2、导热理论模型
目前针对复合绝缘材料的传热机理理论模型主要有导热通路理论、热弹性系数理论和导热逾渗理论。其中，导热通路理论获得了广泛认可。在复合材料制备过程中，填料所占质量分数较少时容易被聚合物基体包裹，导热填料之间难以相互接触，聚合物内部无法形成良好的导热通道，界面热阻较大，材料导热系数主要取决于基体导热系数。当填料所占质量分数增加到一定值时，填料开始占据主导地位，粒子之间接触后会在复合材料内部形成导热通路，此时复合材料中热量通过声子沿着热阻最小的路径传播。
常用的导热模型包括Maxwell-Eucken模型、Bruggeman模型和Every模型等，这些模型通过不同的数学表达式描述了复合材料热导率与填料含量、界面热阻等因素的关系。
材料分类与性能特点
1、本征导热聚合物
本征导热聚合物通过改变材料分子和链节结构，获得具有高度结晶性或取向度的物理结构。声子散射减少，在聚合物基体中的传输速率增加，材料导热系数提升。主要制备方法包括：分子链物理约束：通过拉伸或挤压、静电纺丝、外场诱导等方式对分子链段进行取向。例如，通过机械拉伸制备的聚乙烯纳米纤维导热系数可达104 W·m⁻¹·K⁻¹；通过静电纺丝法制备的聚氧乙烯纳米纤维导热系数达到28.84 W·m⁻¹·K⁻¹，是纯PEO的150倍。
化学成分调整：通过引入刚性骨架结构（如π-π共轭结构）或强链间相互作用（如氢键、范德华力）来促进声子传输。例如，含-CF₃基团的聚酰亚胺导热系数约为原始PI的两倍。
增强分子链间作用力：通过交联或氢键作用在非晶体区形成更多的分子导热桥。交联度为80%的聚乙烯导热系数可达0.6 W·m⁻¹·K⁻¹，是纯聚乙烯的1.6倍。
2、填充型导热绝缘材料
填充型导热绝缘材料是在聚合物基体中添加高导热填料，通过调节填料类型、含量、形状及分布来制备高导热复合材料。这种方法以成本低廉、加工简单且易于实现工业化批量生产等优势被广泛应用。

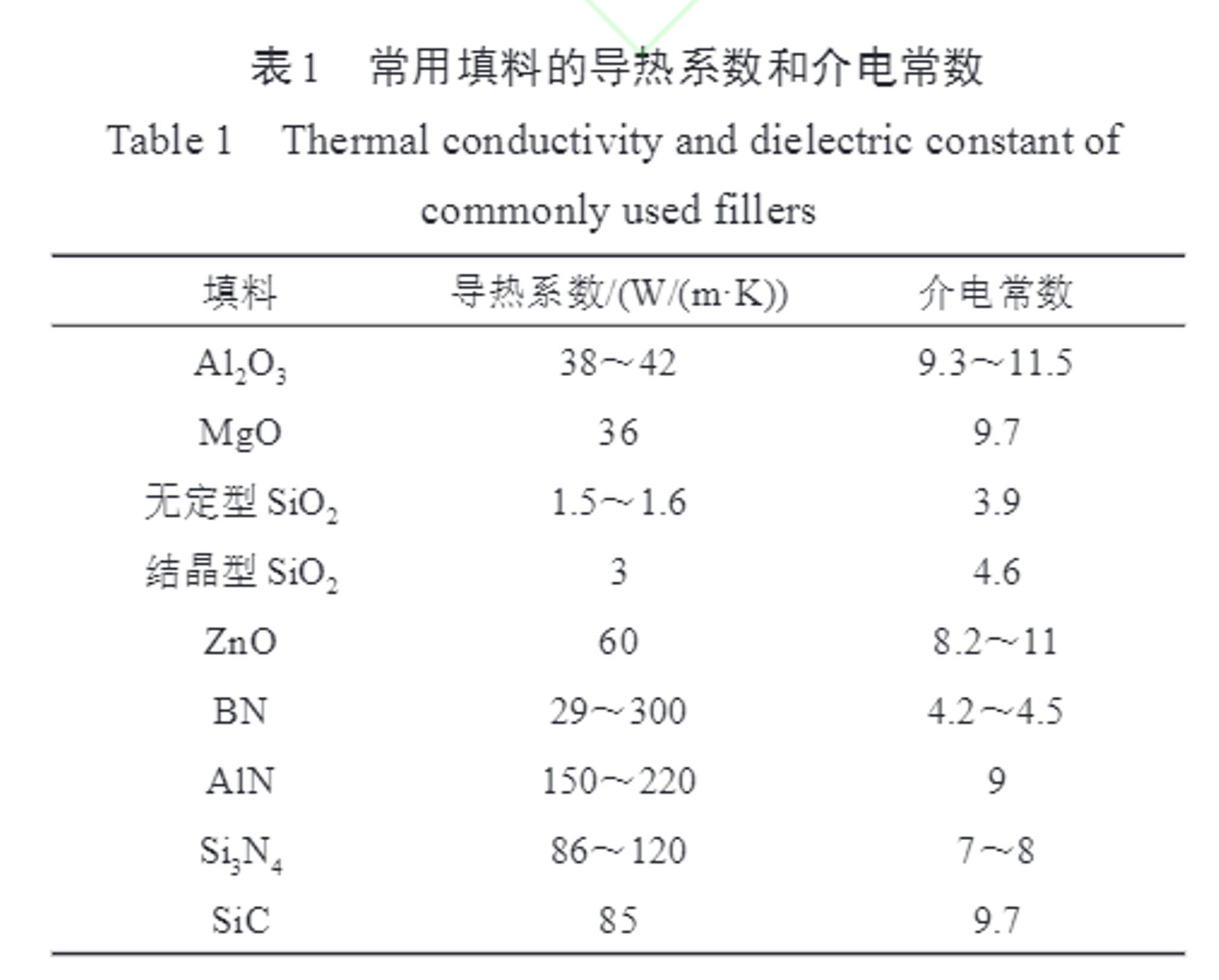

常用导热填料：
- 金属氧化物：氧化铝（Al₂O₃，导热系数20-40 W·m⁻¹·K⁻¹）、氧化镁（MgO，30-40 W·m⁻¹·K⁻¹）、氧化锌（ZnO，约26 W·m⁻¹·K⁻¹）
- 氮化物：氮化硼（BN，30-400 W·m⁻¹·K⁻¹）、氮化铝（AlN，170-200 W·m⁻¹·K⁻¹）、氮化硅（Si₃N₄，80-120 W·m⁻¹·K⁻¹）
- 碳化物：碳化硅（SiC，80-120 W·m⁻¹·K⁻¹）
- 其他：氧化铍（BeO）、人造金刚石等。
其中，氮化硼具有较低的介电常数和损耗、较高的高温电阻和电击穿强度，其电性能和绝缘材料最为相近，是制备高绝缘高导热材料的理想选择。
3、主要材料体系
环氧树脂基材料：环氧树脂具有优异的粘结性、耐腐蚀性和介电性能及优良的工艺性，广泛应用于电气设备绝缘和微电子设备绝缘封装。纯环氧树脂的热导率仅约为0.2 W·m⁻¹·K⁻¹，通过添加导热填料可显著提升导热性能。例如，添加57%微米AlN的环氧复合材料热导率可达3.39 W·m⁻¹·K⁻¹。
硅橡胶基材料：硅橡胶以线型聚有机硅氧烷为基料，具有非常优越的电绝缘性能和高温稳定性（热分解温度可达300℃）。导热硅橡胶集成了硅橡胶减震、绝缘以及良好的导热能力，广泛应用于电力电子器件、航天航空、通信、LED照明、电动汽车等领域。
导热硅脂：以有机硅酮为基体，添加导热填料以及各种助剂，经混合研磨加工的脂状物高分子材料。具有优异的导热性、耐高温、耐老化和防水特性，但绝缘性能弱于导热硅胶片等其他硅胶导热材料。
制备方法与工艺技术
1、填料表面功能化处理
导热填料引入聚合物基体后会形成许多接触界面，声子在界面上的散射会大大降低热传导效率。通过对填料表面改性来减弱填料与基体之间的界面热阻，可优化声子传输通道进而提高复合材料导热系数。常用的改性剂包括表面活性剂和偶联剂等。
例如，利用硅烷偶联剂对六方氮化硼进行包覆改性后引入聚四氟乙烯基体中，制备得到的复合材料介电常数和介电损耗降低，界面热阻减小，有效提高了材料导热性能。
2、取向填料复合体系
通过让填料在聚合物基体中有规律地取向，形成高效的声子传输通道，可大幅提升材料的热导率。主要方法包括：
静电纺丝技术：对填料取向并使其有效分散在聚合物基体中。例如，通过静电纺丝制备垂直取向、密排堆积的h-BN，当填充质量分数为44%时，复合材料沿垂直方向的热导率高达9 W·m⁻¹·K⁻¹。
冷冻干燥法：使填料垂直取向，形成三维有序网络。例如，利用冷冻干燥法使SiC纳米线垂直取向，当填充质量分数仅为2.17%时，复合材料的热导率高达1.67 W·m⁻¹·K⁻¹。
电磁场调控：利用电磁场使填料按照特定方向排列，构建定向导热网络。
3、 混合填料复合体系
单一类型的填料在构建导热网络时发挥的作用有限，使用多类型的填料复配可产生协同效应。例如，将球形Al₂O₃和片状BN一起填充到环氧树脂基体中，高导热的片状BN将彼此隔离的球形Al₂O₃连接起来形成更完善的导热网络。含有5.32%BN的复合材料热导率高达4.4 W·m⁻¹·K⁻¹，是相同填充量下不含BN复合材料热导率的1.6倍。
4、三维导热网络构建
通过模板法或3D打印等技术构建三维互联导热网络，可显著提高复合材料的导热性能。例如，通过真空过滤的方法将两种不同粒径的Al₂O₃填充到泡沫Al₂O₃的孔隙中并与环氧树脂一起制备成复合材料，该复合材料具有很低的热膨胀系数（仅为20×10⁻⁶ K⁻¹）。
高导热绝缘材料作为解决电气电子设备散热与绝缘双重难题的关键材料，在新能源汽车、电子通讯、工业电气等领域具有广阔的应用前景。通过本征聚合物结构调节和聚合物/填料复合材料体系设计两种主要策略，可显著提升材料的导热性能。未来，随着材料制备技术的不断进步和应用需求的持续增长，高导热绝缘材料将朝着高性能化、功能集成化、绿色环保化方向发展，为电子设备的高效散热和可靠运行提供有力支撑。
