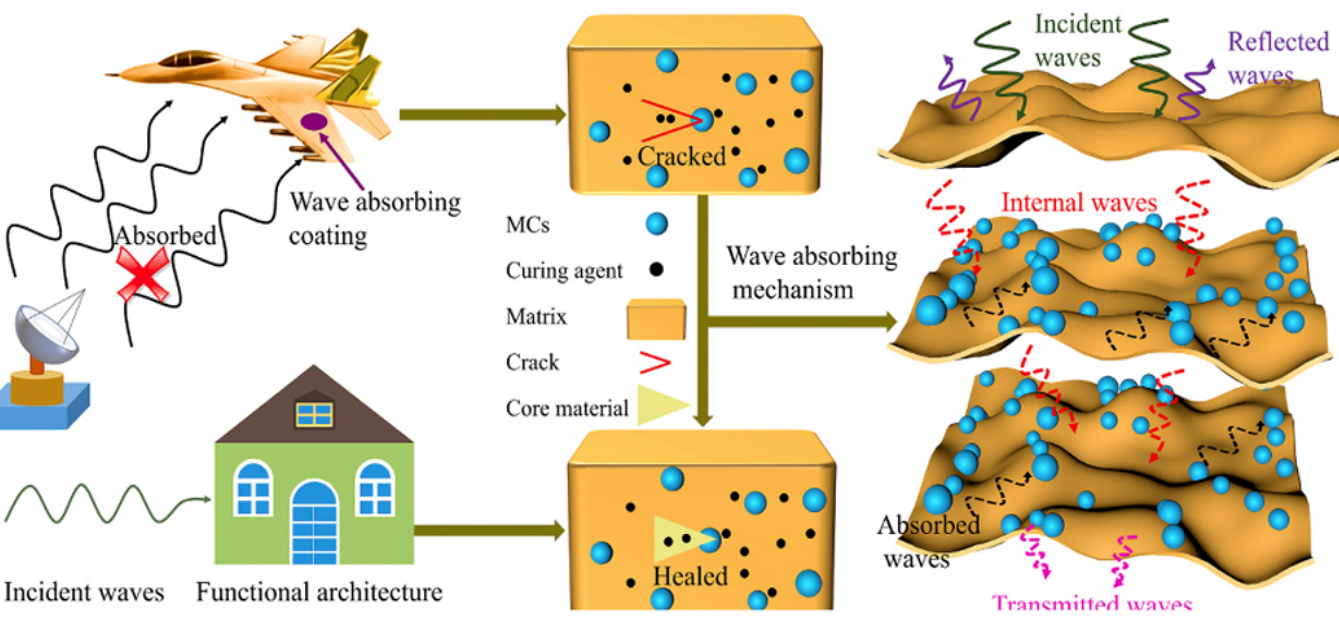

核心发现：本文系统性地提出，高性能电磁波吸收涂层（EMWAC）的设计必须突破单一材料优化的局限，转向“填料-基体-结构”多尺度协同设计的工程化范式。通过精确调控树脂基体的电磁特性、填料的损耗机制（磁/介电）以及微/宏观结构（如梯度层、核壳结构），能够从根本上解决传统涂层在阻抗匹配与电磁波衰减之间难以兼得的根本矛盾。
应用前景：该系统性设计策略将直接推动下一代5G/6G通信设备、军用雷达隐身技术、航空航天器热防护系统以及高密度消费电子产品的电磁兼容与防护能力。未来，我们有望看到更薄、更轻、更宽频、更耐用的吸波涂层，它们能像“智能皮肤”一样，有效吸收有害电磁辐射，保障设备稳定运行并提升军事平台的生存能力。
研究背景：我们为什么要关心？
行业痛点：随着5G/6G、高精度雷达和无线充电技术的普及，电磁辐射污染和干扰日益严重。传统金属屏蔽材料虽能反射电磁波，但会引发二次辐射，且重量大，无法满足现代军事装备的隐身需求和民用设备的轻量化、高集成度要求。
科学盲区：长期以来，研究多集中于开发新型吸波填料，追求单一的“高损耗”性能。然而，高性能吸波涂层是一个复杂系统，其表现取决于树脂基体、吸波填料和结构设计的多尺度协同作用。缺乏从系统整体角度出发，对“填料-基体-结构”三者如何协同优化阻抗匹配与损耗能力的深入理解，成为制约技术突破的关键瓶颈。
核心创新点：他们是怎么做到的？
该综述以整个吸波涂层系统为分析单元，构建了一个从微观理论到宏观设计的完整框架，成功揭示了多要素协同作用的机理。本文的三大亮点在于：
✅ 新机制：阐明了“阻抗匹配”与“电磁波衰减”之间的内在物理关系。明确指出，高性能涂层必须首先确保电磁波能进入涂层内部（阻抗匹配），然后通过介电损耗（如界面极化、传导损耗）和磁损耗（如自然共振、涡流损耗）将电磁能高效转化为热能，两者缺一不可。
✅ 新方法：提出了从“树脂基体选型与改性”、“吸波填料界面工程”到“多尺度结构设计”的系统性优化路径。例如，通过为磁性填料（如羰基铁粉）包覆绝缘层（如SiO₂）来降低其过高的介电常数，从而实现阻抗匹配；通过构建多层梯度结构，引导电磁波逐层渗透并被逐步吸收。
✅ 新纪录：总结并对比了多种先进涂层系统的性能，展示了通过系统协同设计，能够在极薄的厚度（< 2 mm） 下实现超宽有效吸收带宽（> 10 GHz） 和极高吸收强度（RLmin < -60 dB），打破了过去单一材料体系性能的局限。
研究方法：材料制备与表征
研究材料
树脂基体： 环氧树脂（EP，高机械强度）、酚醛树脂（PF，耐高温）、聚氨酯（PU，高弹性）、硅橡胶（耐候性）。

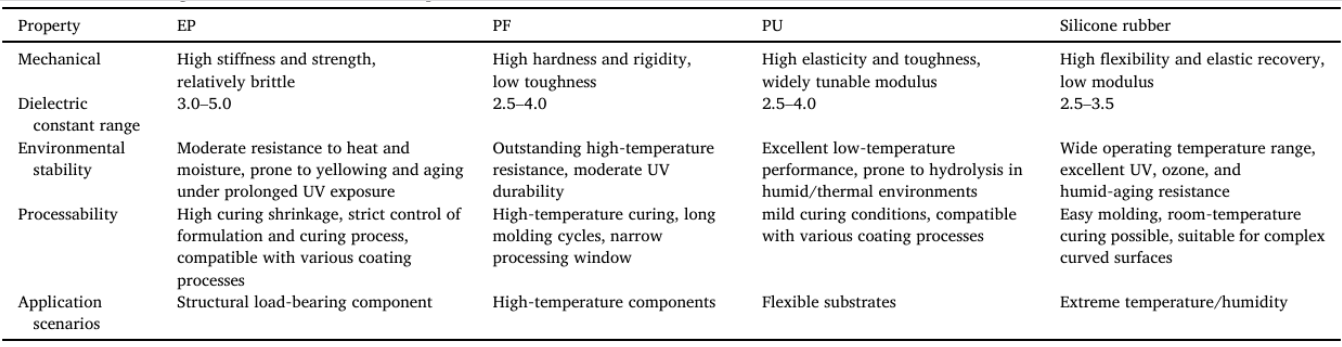

不同树脂基体性能比较

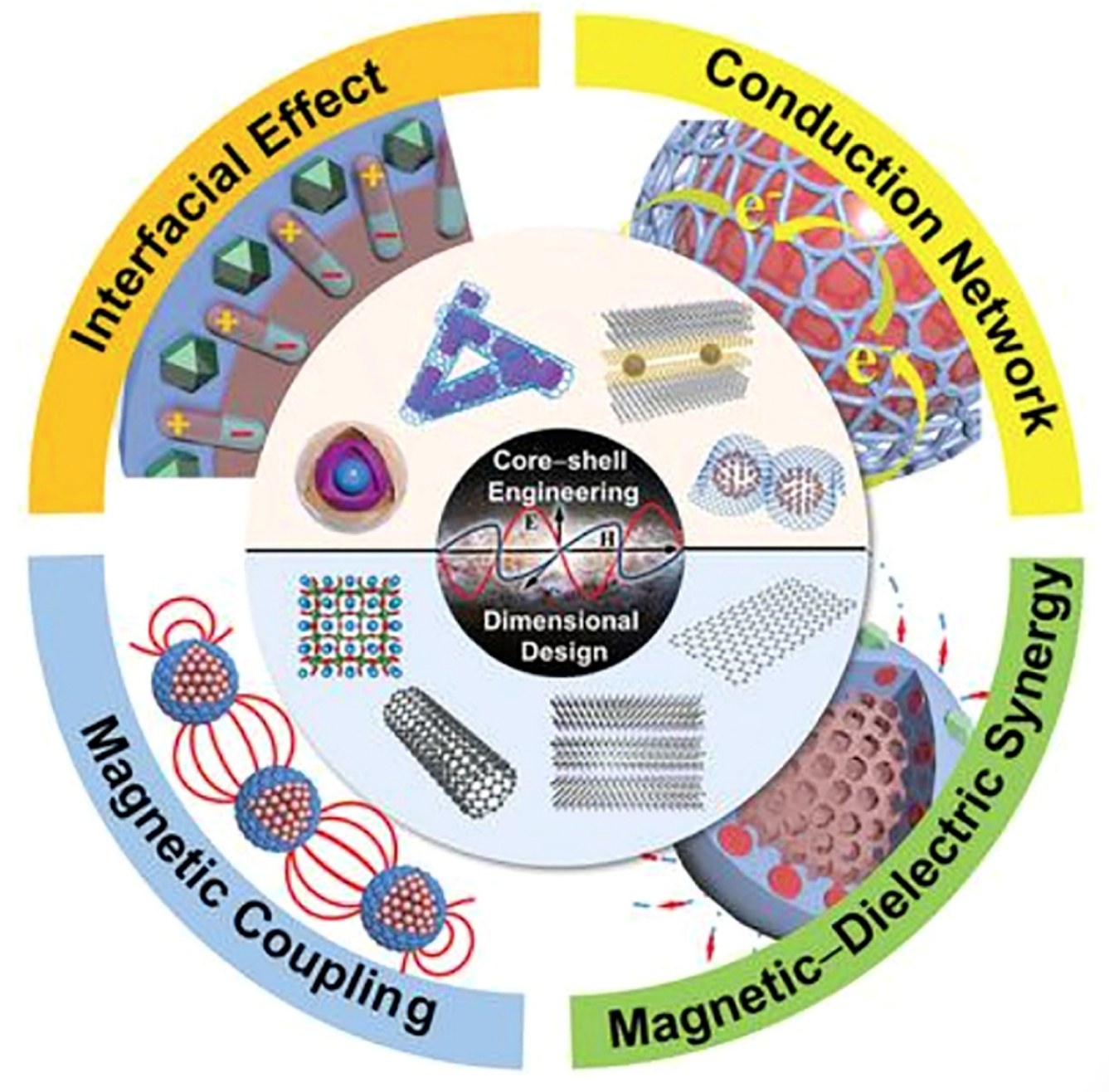

吸波填料： 磁损耗型： 铁氧体、羰基铁粉（CIP）、铁硅铝（FeSiAl）合金。 介电损耗型： 金属氧化物、碳纳米管（CNT）、石墨烯（GR）及其衍生物、MXene、碳纳米纤维、碳化硅（SiC）、钛酸钡等。
研究方法
通过溶胶-凝胶、水热合成、化学气相沉积、静电纺丝、等离子喷涂等技术制备不同组分和结构的涂层样品。
结构优化策略

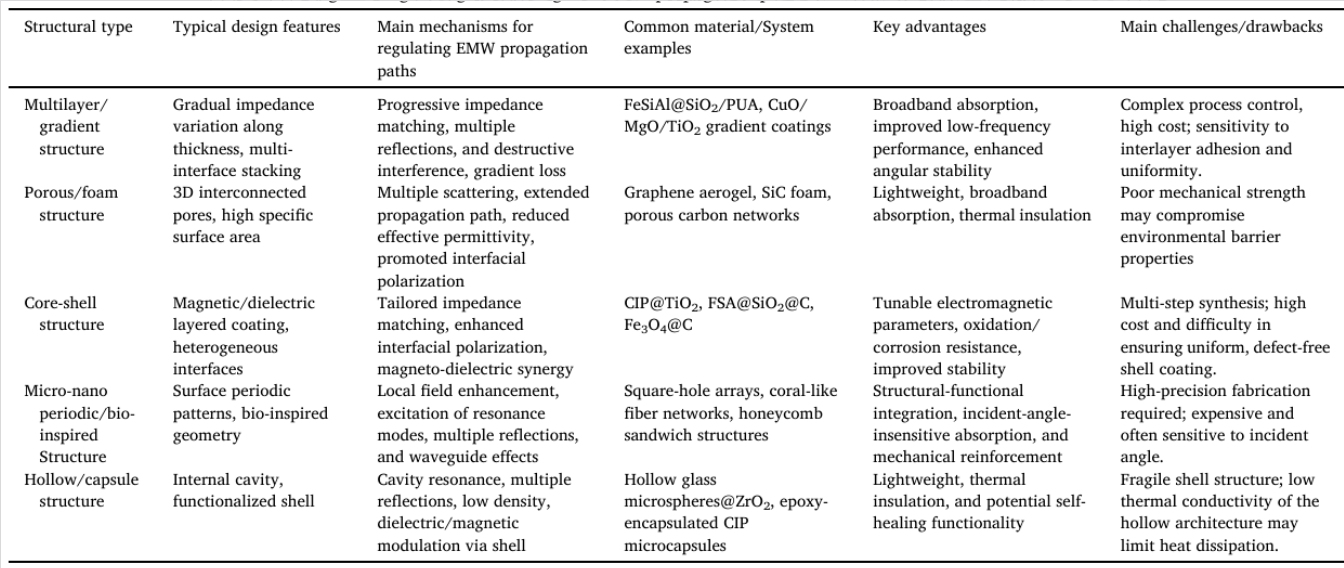

梯度结构侧重于宏观阻抗渐变，实现入射波的无缝引入和层间渐进耗散。多孔结构利用三维孔隙延长传播路径，通过反复散射和界面摩擦消耗能量。核心-壳层结构专注于微观异质界面，通过磁介质协同和界面极化增强损耗。仿生和周期结构模仿自然，或引入人工周期性以操控亚波长尺度的电磁场。空心胶囊结构巧妙地将腔体共振与壳体功能化结合，实现轻量化设计同时保持灵活性。
不同结构设计的电磁波传播机制
表征手段
1. 电磁参数测量： 使用矢量网络分析仪测试材料的复介电常数（ε）和复磁导率（μ）。
2. 性能评估： 基于传输线理论计算反射损耗（RL），用于评估涂层的吸收性能（RLmin值越低，吸收越强；EAB越宽，吸收频率范围越广）。通过RCS仿真评估其吸波效果。
3. 微观结构分析： 扫描电镜（SEM）、透射电镜（TEM）用于观察填料分布、界面形貌和微观结构。
4. 机制分析： 使用Cole-Cole半圆分析介电弛豫过程，分析损耗机制。
图文解析：一张图看懂关键数据
该图清晰地对比了磁损耗填料和介电损耗填料在吸波涂层中的作用差异。左侧（磁损耗填料，如羰基铁粉）主要通过磁滞损耗、涡流损耗等机制消耗电磁波能量，在低频段（如S、C、X波段）表现出色，但过高的介电常数容易导致阻抗失配，使电磁波在表面被反射。右侧（介电损耗填料，如碳纳米管）主要通过传导损耗和界面极化损耗能量，在高频段（如Ku波段）具有优势，但单独使用时同样面临阻抗匹配难题。

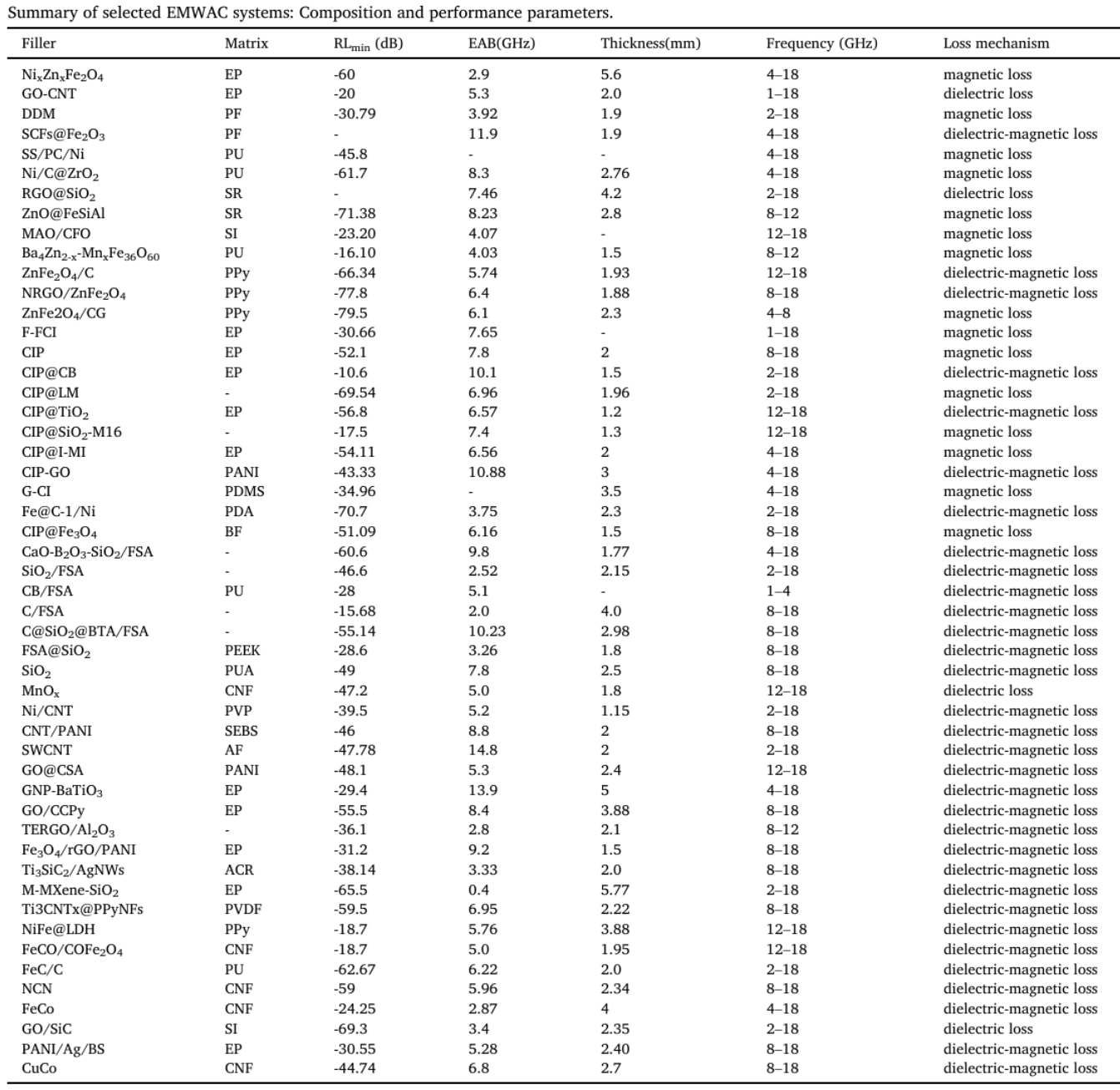

数据支撑：文章通过大量实验数据证明了“填料-基体-结构”协同设计的有效性。例如，表4汇总了数十种涂层体系的性能。以F-FCI/EP涂层为例（第138篇参考文献），通过表面氟化处理（界面工程）改性羰基铁粉，使其在保持优异吸收性能（RLmin = -30.66 dB, EAB = 7.65 GHz）的同时，其耐腐蚀性得到显著提升（EAB仅从7.65 GHz略降至6.75 GHz），证明了界面设计在解决“性能-稳定性”矛盾中的关键作用。
结论
这篇综述通过建立一个从微观损耗机制到宏观结构工程的完整设计框架，系统性地回答了‘如何打造一个高性能吸波涂层’这一核心问题。它不仅总结了当前的研究进展，更重要的是，它为下一代轻量化、宽频带、多功能集成的智能吸波涂层指明了明确的研究方向和工程路径，是该领域研究者不可或缺的权威指南。
局限性与展望
虽然成果喜人，但论文作者也指出，当前吸波涂层技术仍面临诸多挑战：
实验室到工程的鸿沟： 多数高性能涂层依赖复杂、昂贵的制备工艺（如CVD、多步合成），在大规模生产、成本控制和工艺稳定性方面存在巨大挑战。
环境耐久性不足： 实验室性能数据往往无法反映实际工况。新型填料（如MXene）在湿热、盐雾、高低温循环等复杂环境下的长期稳定性、耐腐蚀性、抗老化能力仍需系统验证和提升。
多目标优化难题： 实现“薄、轻、宽、强”仍是核心矛盾。如何在超薄厚度下，同时满足宽频吸收、轻量化和高力学性能，需要更深入的理论指导，如利用超材料/超表面和智能响应材料（如相变材料、自修复聚合物）来实现动态可调的电磁波吸收。
未来研究将聚焦于：1）开发低成本、可规模化的绿色制造工艺；2）建立更接近真实服役环境的性能评估体系；3）探索多功能一体化的涂层系统，将吸波功能与自愈合、热管理、智能传感等特性相结合。
