固废基梯度多孔轻骨料破解泡沫复合材料 “保温-吸声” 性能权衡，实现低碳建筑材料多功能突破

建筑行业贡献了全球约 40% 的能源消耗与碳排放，建筑围护结构的热工性能与声学性能，是实现建筑节能降碳、提升室内人居环境质量的核心关键。水泥基泡沫复合材料凭借轻质、防火、易施工、保温隔热的优势，已广泛应用于建筑围护结构，但传统材料始终面临无法回避的核心痛点：单一发泡体系形成的孔隙结构，导致保温隔热与吸声降噪性能存在固有权衡。高闭孔率可提升保温效果，却会严重限制声波耗散，导致吸声性能极差；而提升开孔率优化吸声效果，又会造成材料力学强度暴跌、干燥收缩加剧、保温性能衰减，始终无法实现 “高强韧、低收缩、超保温、宽频吸声” 的多功能协同。

近日，山东大学联合香港理工大学在国际化工顶刊《Chemical Engineering Journal》发表重磅研究，创新性提出 “核壳包覆和化学发泡” 策略，以工业固废为原料制备了梯度多孔人工轻骨料（ALA），并将其引入物理发泡基体，构建了全新的轻骨料泡沫复合材料（LAFC）体系。研究揭示了基体 – 骨料相的孔结构补偿效应，破解了传统泡沫材料保温与吸声的性能权衡难题，最优体系较纯泡沫复合材料抗折强度提升 25.14%、保温性能提升 16.12%、抗收缩性能提升 17.46%，降噪系数（NRC）较陶粒基体系提升 67.65%；中试验证实现了 0.057 W/(m・K) 的超低导热系数与 0.62 的高 NRC，同时较膨胀珍珠岩基体系碳足迹降低 31.34%。该研究建立了 “孔隙 – 界面 – 性能” 的全链条构效关系，为低碳、多功能建筑围护结构材料的设计与规模化应用提供了核心理论与技术支撑。

建筑行业贡献了全球约 40% 的能源消耗与碳排放，建筑围护结构的热工性能是实现建筑节能降碳的核心抓手，同时城市化进程中加剧的噪声污染，对围护结构的吸声降噪能力提出了更高要求，开发兼具优异保温隔热与宽频吸声性能的多功能建筑材料，成为绿色建筑发展的迫切需求。传统水泥基泡沫复合材料虽凭借轻质、防火、易施工的优势广泛应用于建筑围护结构，但其依赖单一发泡形成的孔隙体系存在固有性能权衡：高闭孔率可提升保温效果，却会严重限制声波耗散导致吸声性能极差，而优化开孔率提升吸声能力，又会造成材料力学强度暴跌、干燥收缩加剧，始终无法实现保温、吸声与力学性能的协同。

轻骨料的引入为破解上述瓶颈提供了可行路径，多孔轻骨料可优化泡沫基体的孔隙结构，同时通过界面孔隙网络拓展声波耗散路径，兼顾材料的力学稳定性与功能性能，但现有研究仍存在关键科学空白：不同物化特性的轻骨料对泡沫复合材料宏观性能的调控机制尚不明确，轻骨料孔隙结构对复合材料孔隙形貌、连通性的演化规律缺乏系统阐释，孔隙拓扑结构与力学、保温、吸声性能之间的内在构效关系尚未被全面揭示。与此同时，传统硅酸盐水泥体系的高碳排放问题日益突出，固废基硫铝酸盐水泥与工业固废制备非烧结轻骨料虽具备显著的低碳优势，但二者的协同水化机制、固废协同资源化的技术路径仍未被系统阐明，制约了低碳多功能建筑材料的规模化发展。

针对传统泡沫复合材料 “保温与吸声性能固有权衡、力学强度与孔隙率不可兼得、高碳排放与固废资源化难协同” 的核心痛点，本研究创新性提出 “核壳包覆与化学发泡” 的轻骨料设计策略，以固废基胶凝材料制备梯度多孔人工轻骨料（ALA），并构建了 ALA 改性的固废基轻骨料泡沫复合材料（LAFC）体系。核心研究目标为：系统探究人工轻骨料（ALA）、烧结陶粒（CA）、膨胀珍珠岩（EP）三类典型轻骨料的类型、粒径、掺量对复合材料多维物理性能的调控规律；阐明轻骨料固有孔隙结构对 LAFC 孔隙形貌、连通性的演化调控机制，揭示基体 – 骨料相的孔结构补偿效应；建立 LAFC 孔隙拓扑结构与力学、保温、吸声性能之间的构效关系，明确多功能协同增强的底层机理；通过中试验证与全生命周期碳足迹评估，明确材料的工程应用可行性与低碳效益，为多功能、低碳型建筑围护结构材料的设计与规模化应用提供系统的理论支撑与技术方案。

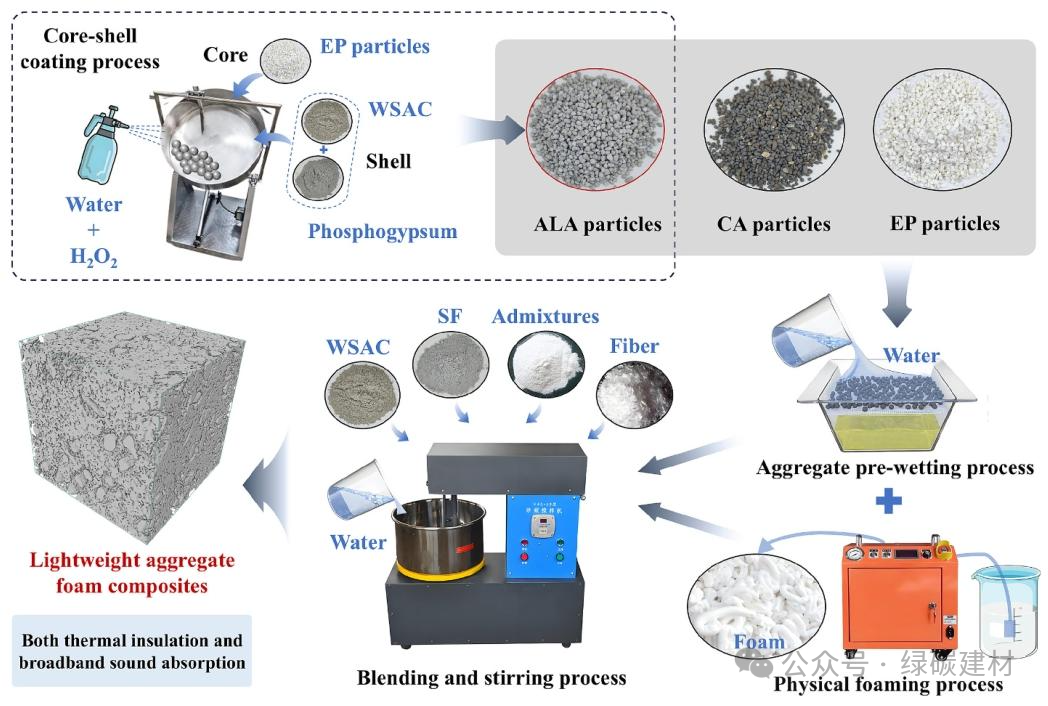

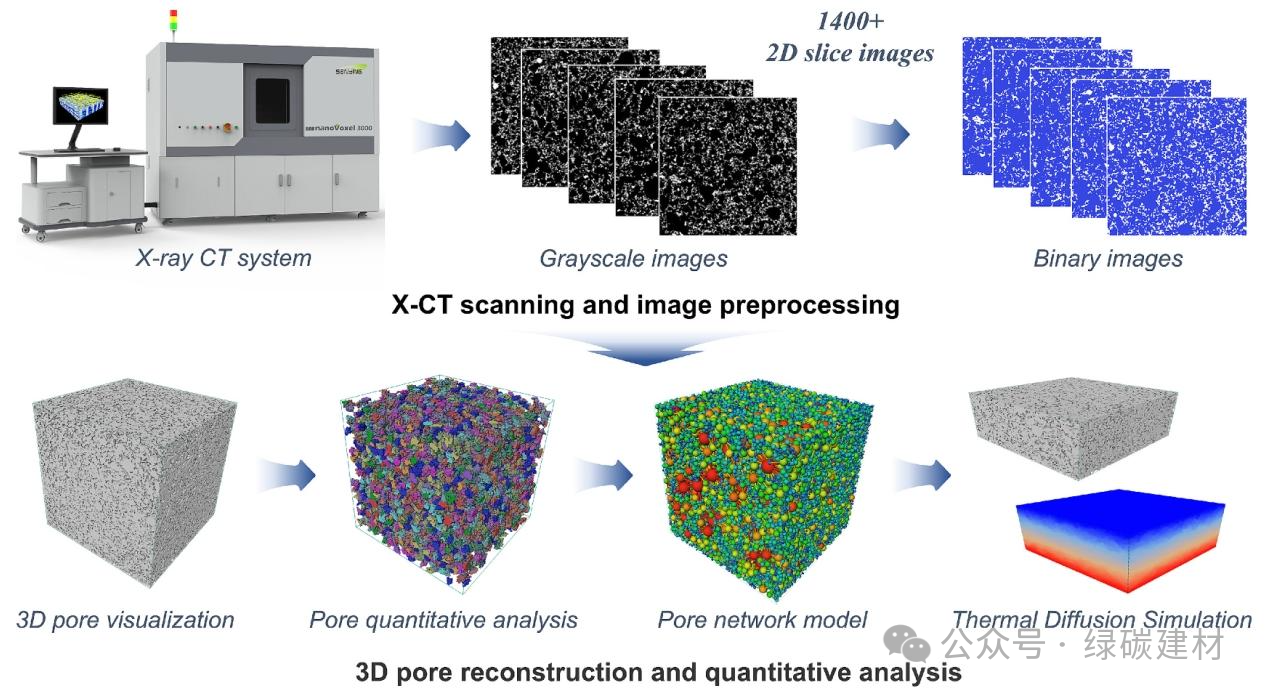

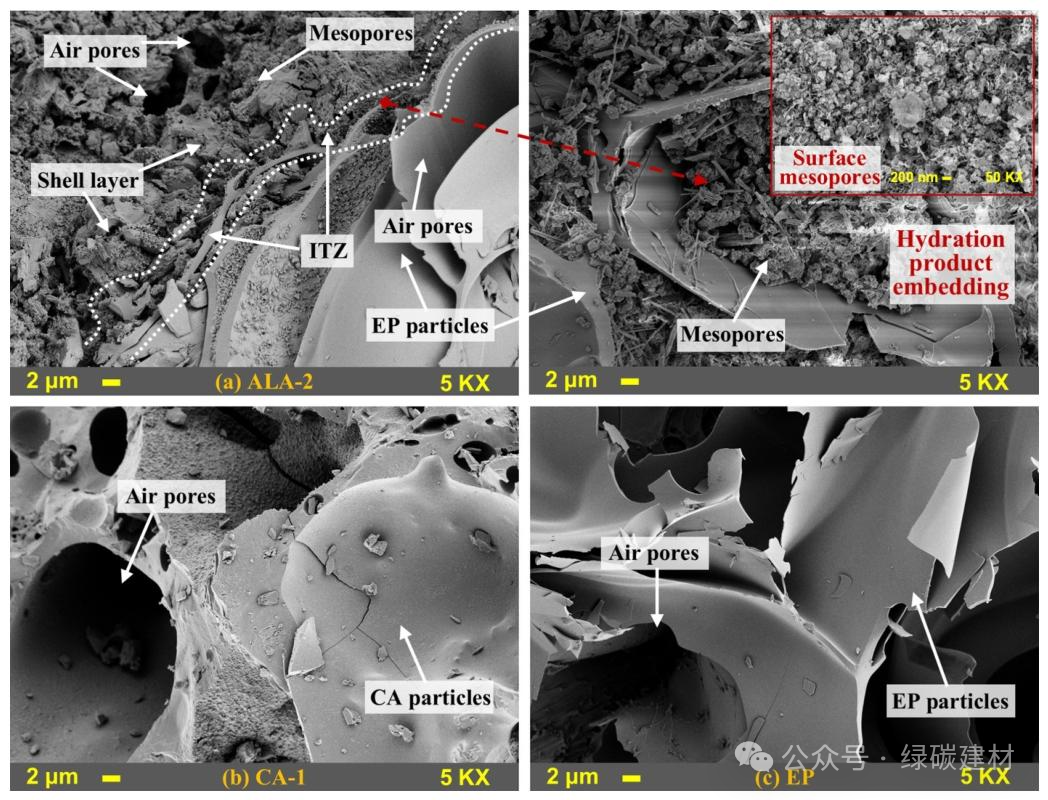

本研究创新性提出 “核壳包覆与化学发泡” 策略，以膨胀珍珠岩为内核、固废基胶凝材料为壳层，制备了具有梯度多孔结构的人工轻骨料 ALA，将其引入固废基硫铝酸盐水泥物理发泡基体，构建了全新的轻骨料泡沫复合材料 LAFC 体系。研究系统对比了 ALA、烧结陶粒、膨胀珍珠岩三类典型轻骨料的类型、粒径、掺量对复合材料多维性能的影响，通过 X-CT 三维重构、压汞测试等表征，揭示了轻骨料对复合材料孔隙结构的调控规律，发现了泡沫基体与轻骨料相之间的孔结构补偿效应，提出了量化该效应的孔结构补偿指数 PSCI；同时结合 XRD Rietveld 精修、FTIR、SEM 等测试，阐明了 ALA 的内养护水化调控机制，明确了其壳层磷石膏溶出对钙矾石生成的促进作用，以及不同轻骨料与基体之间界面过渡区的结构特征差异。

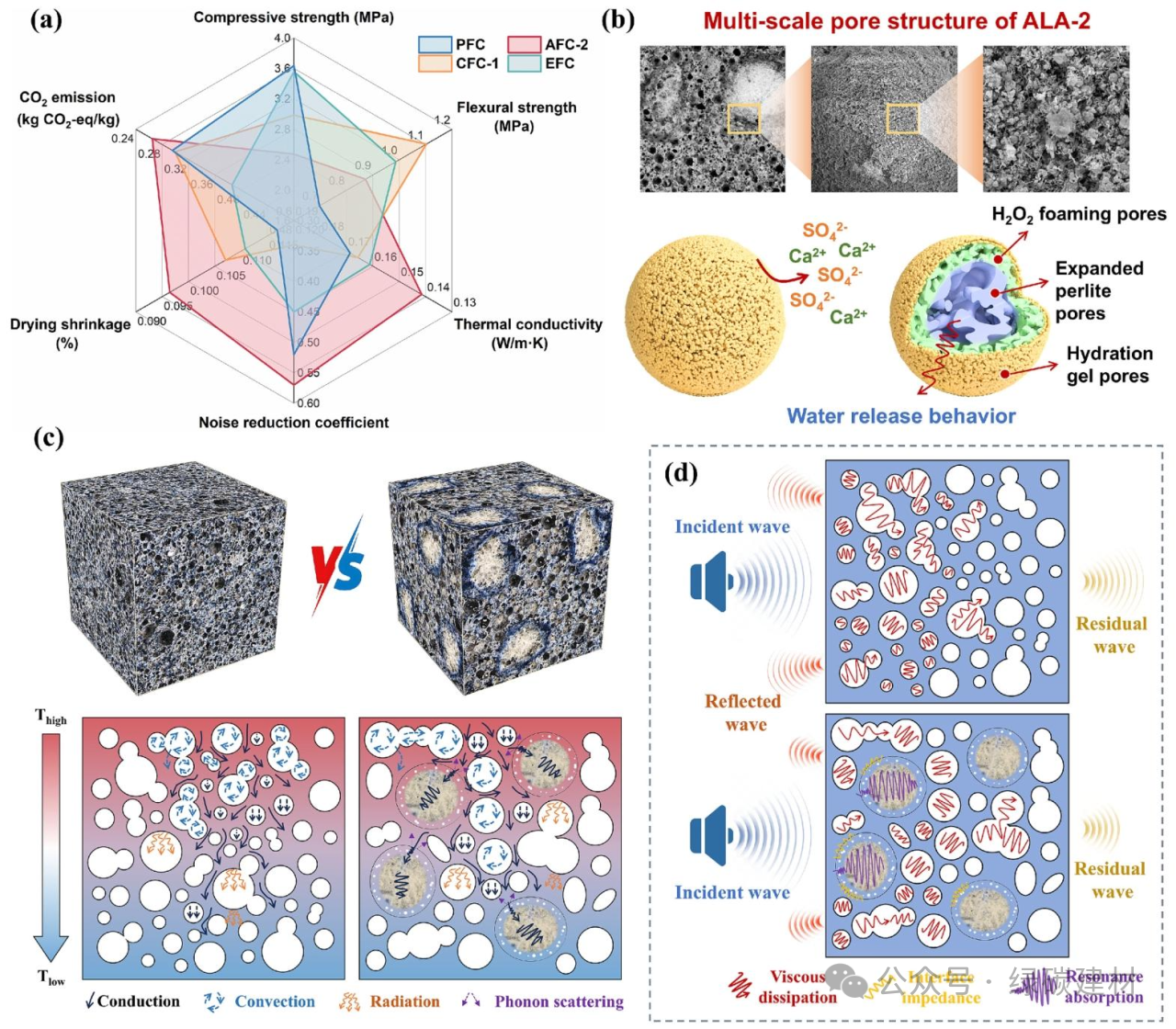

在此基础上，研究系统测试了 LAFC 的力学性能、尺寸稳定性、保温隔热与吸声降噪性能，明确了轻骨料设计参数对材料宏观性能的调控规律，阐明了材料保温与吸声双功能协同增强的底层机理：ALA 构建的 “基体大孔 – 骨料介孔 / 微孔” 梯度孔隙网络，既通过闭孔与多级界面抑制固体热传导，又通过连通孔的粘性耗散、梯度结构的共振耗散实现宽频吸声，彻底打破了传统泡沫材料二者的固有权衡。研究完成了 LAFC 的中试生产与性能验证，成功制备了适配预制建筑的隔墙板与保温层产品，实现了 0.057 W/(m・K) 的超低导热系数与 0.62 的高降噪系数，同时通过全生命周期碳足迹评估，证实 ALA 基 LAFC 较膨胀珍珠岩基体系碳足迹降低 31.34%，最终建立了 LAFC “材料设计 – 微观结构 – 宏观性能” 的全链条构效关系，为低碳多功能建筑围护结构材料的设计与规模化应用提供了系统的理论支撑与技术方案。

创新性采用 “核壳包覆与化学发泡” 策略，以固废基胶凝材料制备了具有梯度多孔结构的人工轻骨料 ALA，并将其引入物理发泡基体，成功开发了兼具保温、吸声、高强、低收缩、低碳特性的多功能轻骨料泡沫复合材料 LAFC，为绿色建筑围护结构材料设计提供了全新路径。

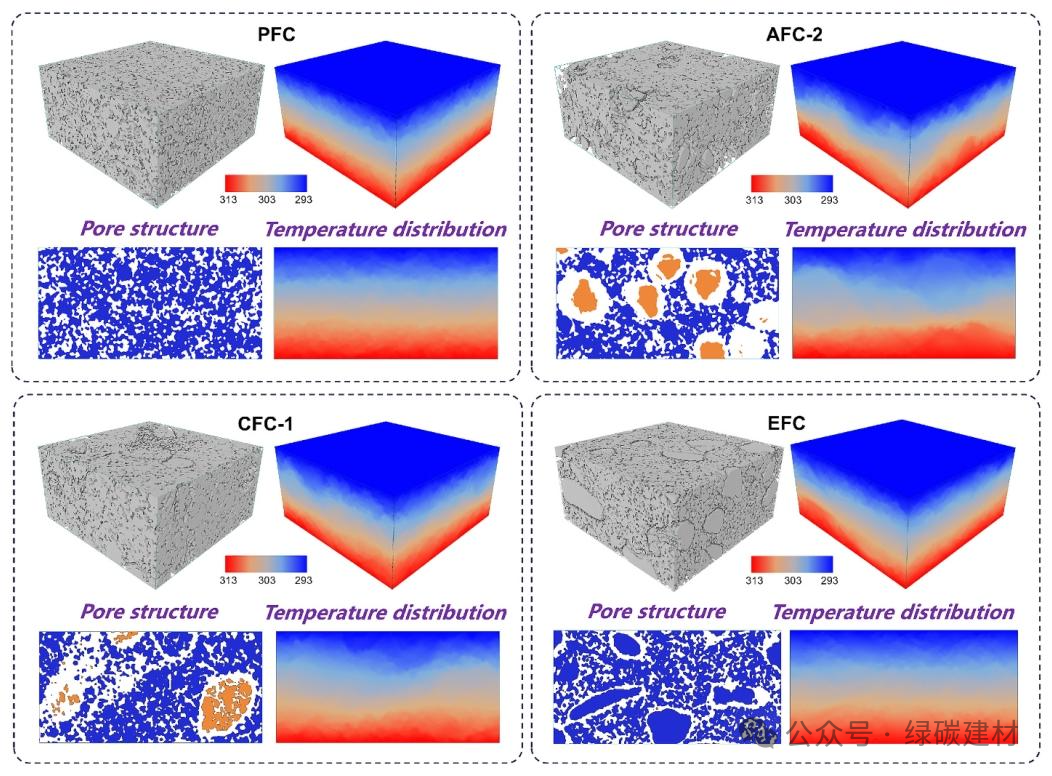

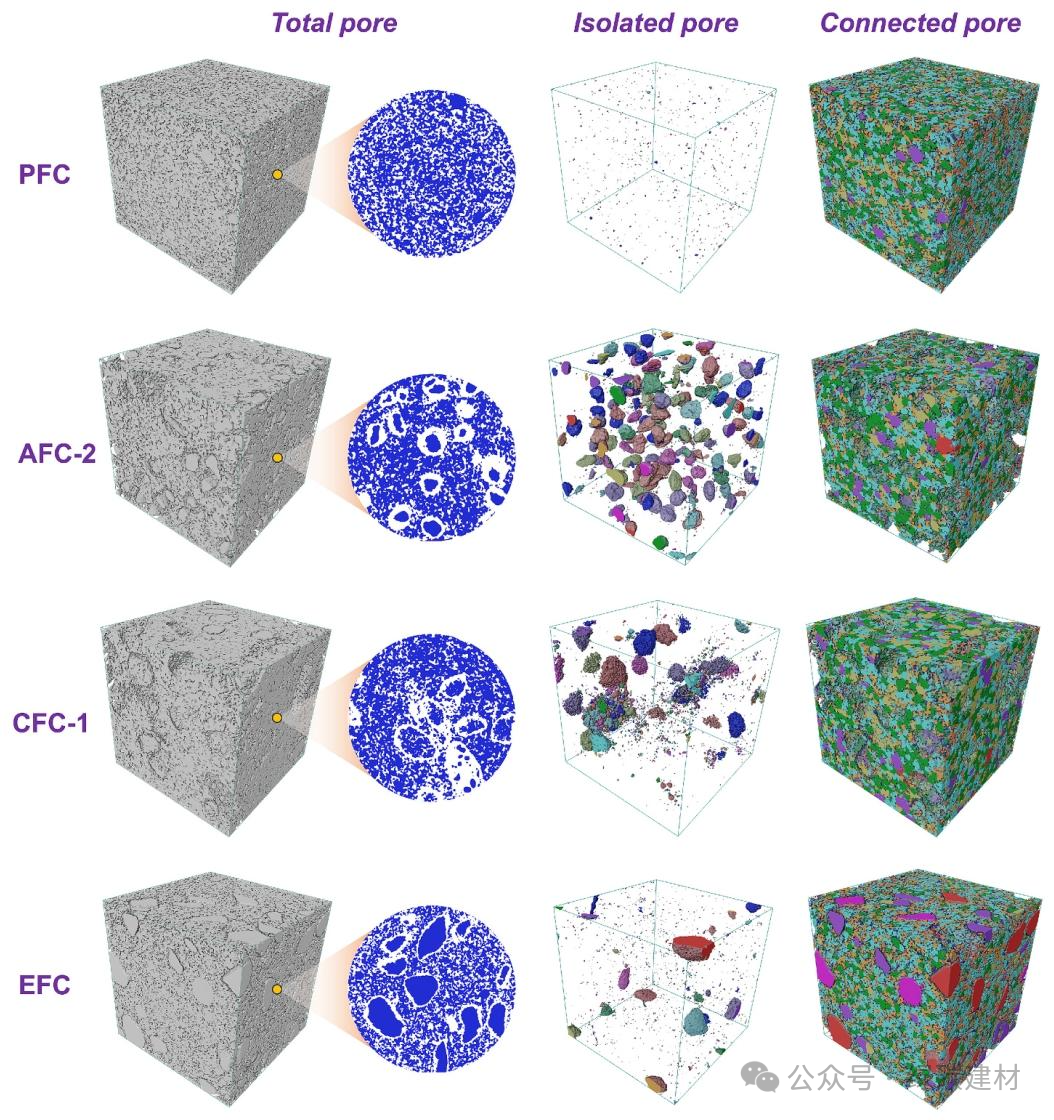

揭示了泡沫基体与轻骨料相之间的孔结构补偿效应，该效应主导了复合材料的整体孔隙形貌演化。ALA 的引入将材料闭孔率从 0.02% 显著提升至 6.33%，孔隙曲折度从 1.56 提升至 1.65%，实现了孔隙结构的精准调控，为热声性能协同提升提供了结构基础。

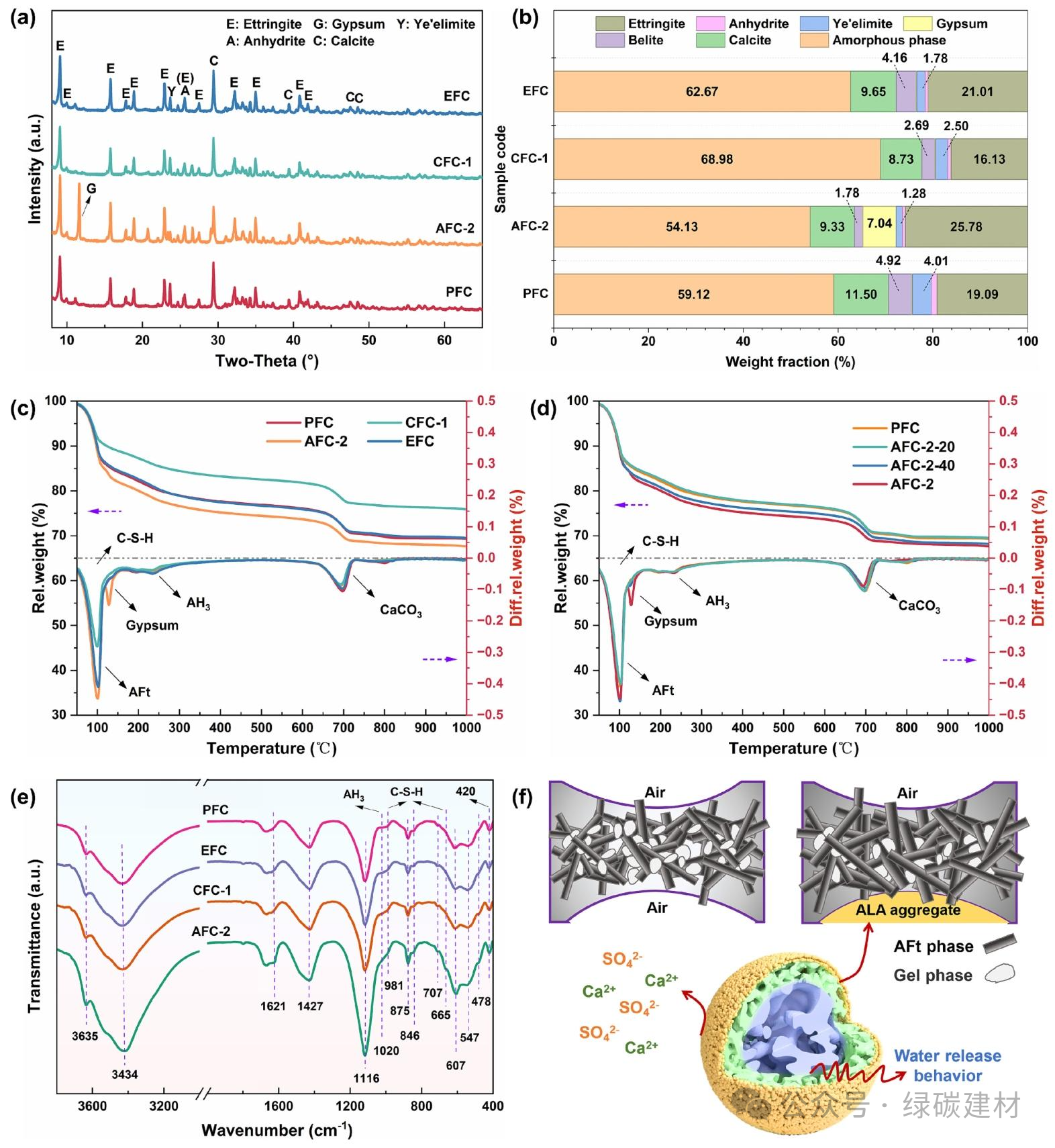

阐明了轻骨料的内养护水化调控机制，ALA 壳层的磷石膏持续溶解释放硫酸根，结合预湿骨料的内养护效应，显著加速了钙铝黄长石的水化进程，提升了 AFt 生成量，同时形成了致密的骨料-基体界面过渡区，为材料力学性能与尺寸稳定性提升提供了保障。

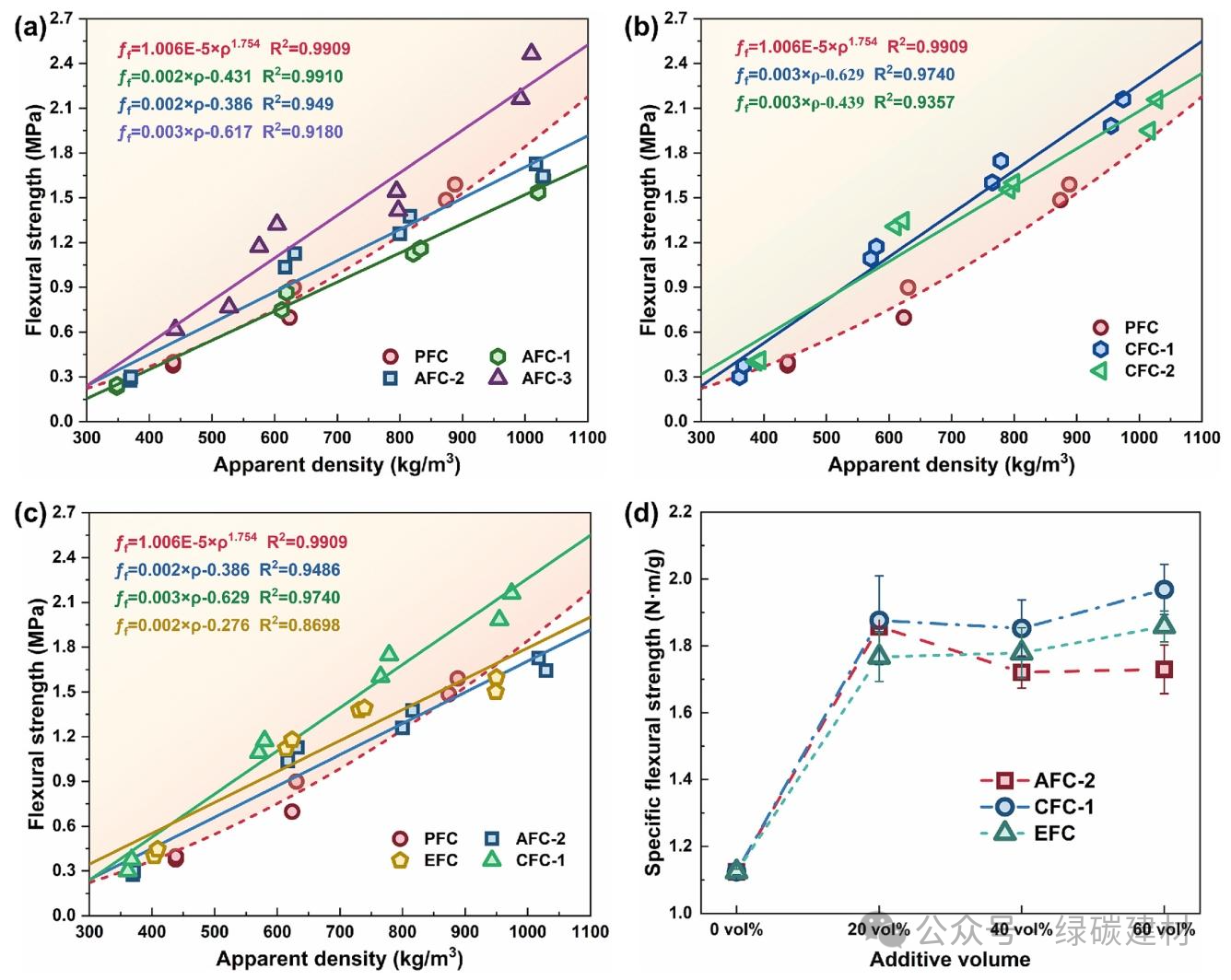

明确了轻骨料的粒径、孔隙率、力学强度与掺量是 LAFC 力学性能的核心调控参数，轻骨料通过裂纹偏转与桥接机制显著提升了材料抗折强度与韧性，同时所有轻骨料均能有效抑制材料的干燥收缩，其中 ALA 改性试样收缩率较纯泡沫复合材料降低 17.46%。
最优 ALA 改性体系彻底打破了传统泡沫材料保温与吸声的性能权衡，实现了二者的同步大幅提升，最优配比下导热系数较纯泡沫材料降低 16.12%，降噪系数 NRC 较陶粒基体系提升 67.65%，峰值吸声系数接近 0.99，明确了 2.35-5mm 粒径、60vol% 掺量为 ALA 的最优设计参数。

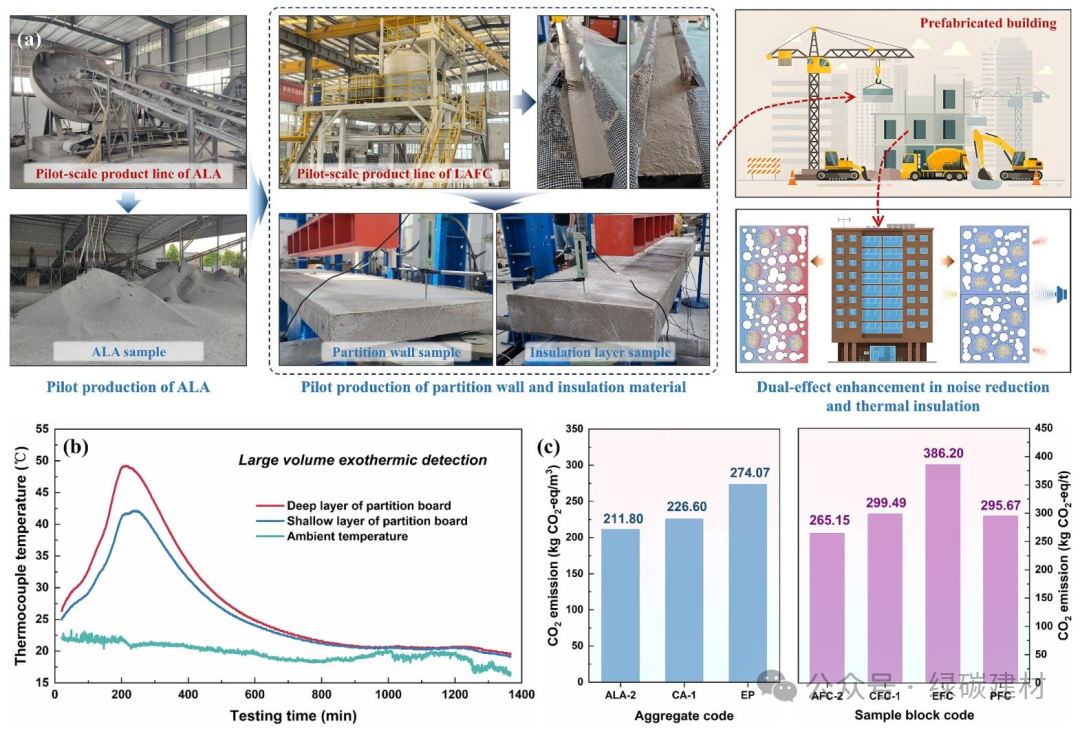

中试验证成功制备了预制建筑用 LAFC 隔墙板与保温层产品，实现了 0.057 W/(m・K) 的超低导热系数与 0.62 的高 NRC；全生命周期碳足迹评估显示，ALA 基 LAFC 较膨胀珍珠岩基体系碳足迹降低 31.34%，展现出优异的工程应用潜力与显著的低碳效益，为工业固废的规模化高值化利用与建筑行业双碳目标实现提供了可行方案。
