案例摘要

水泥熟料生产线中的旋风分离器、分解炉及连接风管长期输送高温烟气和物料，设备外壁温度高、散热面积大。针对设备密集、异形结构多、高空施工及热胀冷缩明显等特点，本项目拟采用柔性气凝胶毡构建复合保温系统，重点覆盖旋风分离器、分解炉、引风机出口管道、弯头、法兰和伸缩接头等部位，以减少系统散热、改善作业环境并提升保温结构的适应性。

一、项目背景

旋风预热器和分解炉是新型干法水泥熟料生产线的重要热工装备。高温烟气在多级旋风分离器中与生料进行换热，分解炉则承担燃料燃烧和生料分解任务。设备连续运行时，旋风分离器、分解炉及其连接管道的内外温差较大，若保温结构老化、缺失或厚度不足，热量会持续向周围环境散失。

本案例围绕某水泥生产线高温设备保温改造展开，应用范围包括预热器塔架内的多级旋风分离器、分解炉及其连接风管，同时兼顾引风机出口管道、伸缩接头、弯头、阀门、法兰和仪表接口等异形节点。

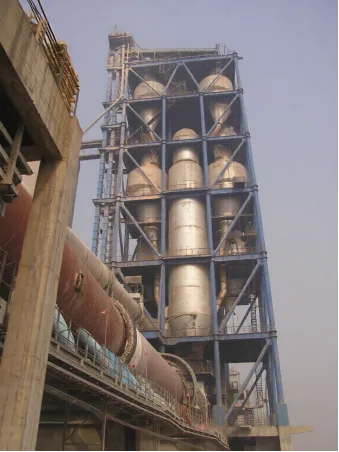

图1  水泥窑预热器塔架与多级旋风分离器现场

二、现场工况与保温需求

现场设备集中布置在高层钢结构塔架内，旋风分离器、分解炉和风管之间通过直管、斜管、弯头及伸缩接头连接。施工区域既有大面积筒体，也有锥体、法兰、检修口和支撑构件，空间狭窄且高空作业点较多。

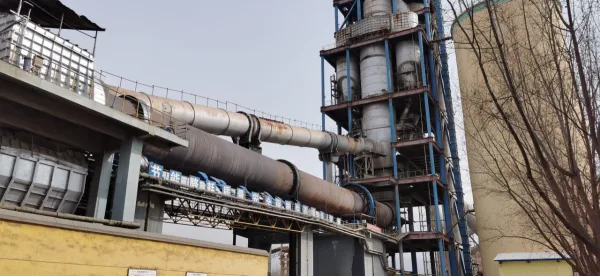

图2  水泥窑、连接风管和预热器塔架现场全景

设备外壁长期处于高温状态，会增加系统散热损失，也可能使周边平台、管线和辅助设施温度升高。对于需要巡检和维护的区域，高温表面及热辐射还会增加作业人员的不适感和意外接触风险。

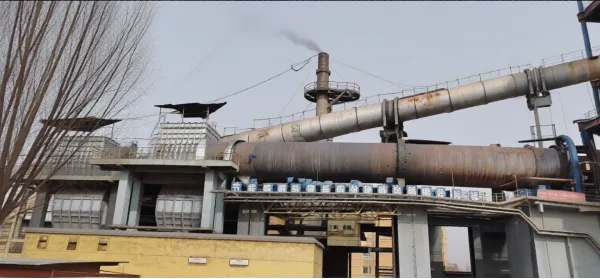

图3  回转窑筒体及高温连接设备现场

三、温度条件与控制目标

现场图片标注显示，窑头部分设备外表面温度约为380～400℃，窑尾部分约为200～220℃。图纸中部分云线标注区域提出保温后外表面温度低于50℃的控制目标。由于不同区域的热面温度和散热条件差异明显，保温层厚度不宜简单统一，应分别进行热工校核。

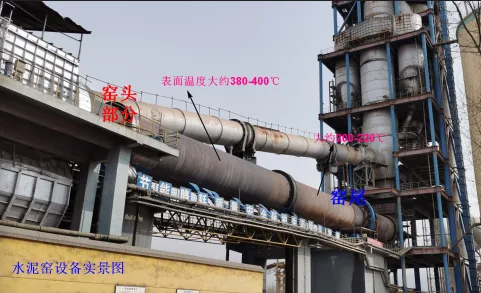

图4  水泥窑窑头、窑尾设备表面温度标注

四、项目实施难点

设备长期处于高温工况

生产线连续运行时间长，保温材料需要在设计温度范围内保持稳定的隔热性能，并适应设备启停产生的温度循环。

异形结构数量较多

筒体、锥体、弯头、斜管、法兰、阀门和支撑件并存，传统硬质材料不易完整贴合，节点处容易形成热桥。

高空施工空间有限

塔架层数多、设备间距小，材料应便于搬运、裁切和固定，以降低高空作业难度。

振动与热胀冷缩明显

引风机出口及伸缩接头附近存在振动和位移，保温结构既要固定可靠，也不能限制设备正常伸缩。

节点密封要求较高

法兰、仪表接口、检修口和支架根部是局部温升的高风险位置，需要保证保温层连续并兼顾后续检修。

五、气凝胶毡保温方案

针对水泥窑系统温度高、异形部位多和施工空间有限等特点，方案采用柔性气凝胶毡作为主要隔热层，并在外部设置固定层和金属保护层。气凝胶毡由纳米多孔气凝胶材料与纤维基材复合而成，具有导热系数较低、柔性可裁切和重量较轻等特点，能够贴合圆筒、锥体、弯头等复杂表面。

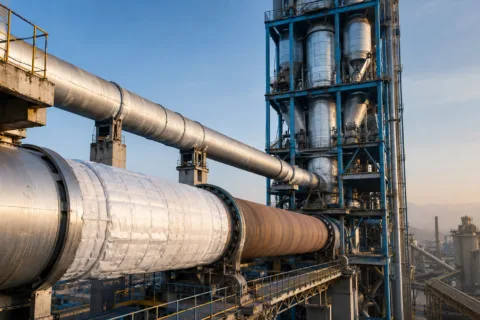

图5  拟实施保温改造的水泥窑高温设备区域

典型保温结构

• 旋风分离器、分解炉或管道金属壳体；
• 多层错缝铺设的气凝胶毡隔热层；
• 耐高温钢带、金属丝或专用固定件；
• 防水、防尘及机械保护层；
• 铝板、不锈钢板或镀铝锌板外护层。

设计要点  气凝胶毡的耐温等级、铺设厚度和层数，应根据设备内部介质温度、热面温度、环境温度、风速、允许散热量及目标表面温度进行计算后确定，不宜仅凭单点外壁温度直接选型。

六、重点设备与节点处理

旋风分离器

圆筒段采用环向包覆，锥体区域按扇形或梯形分片下料，使毡材贴合设备表面。多层结构的纵向和环向接缝应相互错开，并通过钢带分段固定。

分解炉

重点处理筒体焊缝、支座、平台连接点、检修门和测温接口。穿出保温层的金属构件应采用局部加强包覆，降低贯通热桥影响。

连接直管和斜管

根据管径环向包覆气凝胶毡。高空及倾斜管段应适当加密固定点，防止安装外护层前出现下滑或错位。

弯头

按照弯曲半径裁切为多片虾米节结构，控制内弯和外弯处的材料松紧度，避免内侧堆积及外侧接缝过大。

法兰与阀门

宜采用可拆卸式保温结构，并保留螺栓拆卸和阀门操作空间，使其与相邻直管保温层连续衔接。

伸缩接头

采用柔性或滑动式保温结构，金属外护层设置合理的搭接长度和伸缩余量，避免限制管道热位移。

仪表与检修接口

单独下料并做好收口密封，不得遮挡仪表显示、操作部件、设备铭牌或检修通道。

七、图纸分析与保温范围

项目图纸显示，相关连接管线包含水平管、长距离斜管、弯头、伸缩接头、控制阀、仪表接口和支撑结构。部分云线标注区域要求外表面温度低于50℃，设计时需要同时考虑热位移、支架位置、仪表检修空间和外护板搭接方向。

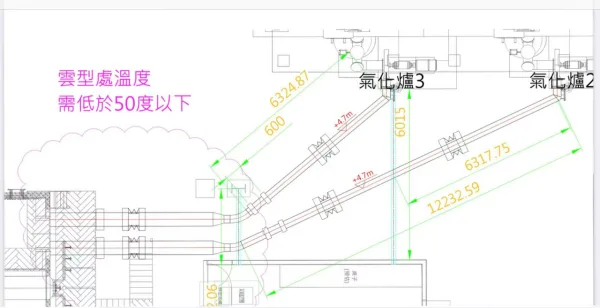

图6  引风机出口管道及保温区域立面图

从图纸尺寸可见，部分斜管长度超过5米，且跨越多个设备平台。斜管保温层应分段固定，伸缩接头位置则应采用可位移的柔性节点，避免保温层和外护板形成刚性约束。

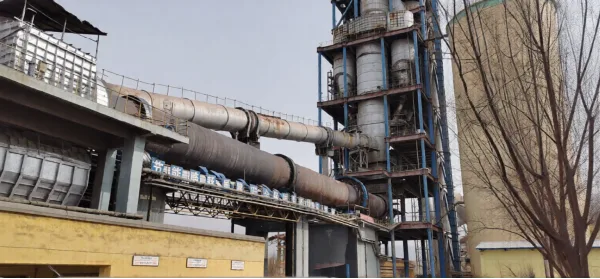

图7  连接斜管、伸缩部位及温度控制区域

八、建议施工流程

1. 现场复核：核对设备尺寸、外壁温度、运行状态、支撑位置和障碍物；图纸与现场不一致时，以实测尺寸重新排版下料。
2. 基面处理：清除浮灰、油污和松动锈层；需要防腐的部位，应选用与实际运行温度相适应的耐高温防腐体系。
3. 毡材裁切：按圆筒、锥体、弯头和异形节点分区裁切，预留合理拼接量，避免过度拉伸或强行挤压。
4. 分层错缝：气凝胶毡紧贴设备外壁铺设，多层结构的接缝相互错开，避免出现贯穿保温层的连续直缝。
5. 固定加强：采用钢带、金属丝或专用固定件固定；弯头、锥体、斜管、法兰及支架根部适当加密固定点。
6. 安装外护层：外护板按顺水方向搭接，室外设备顶部、开孔、搭接缝及穿出构件周围做好防水密封。
7. 运行检测：设备稳定运行后进行红外热成像和多点测温，重点检查接缝、法兰、支架、检修口和伸缩接头。

九、项目目标与应用价值

本项目部分云线标注区域的设计目标为保温后外表面温度低于50℃。该目标能否达到，应结合实际介质温度、环境温度、风速、保温层厚度和施工质量综合判断，并以完工后的现场检测结果为准。

• 减少高温设备和连接管道向周围环境散热，提高热量利用效率；
• 改善预热器塔架及窑尾区域的高温作业环境，降低人员意外接触高温表面的风险；
• 减小保温结构厚度与附加载荷，适应设备间距有限的区域；
• 便于包覆锥体、弯头、法兰和伸缩接头等异形结构，并方便后续检查、维护和更换。

十、结语

水泥窑旋风分离器、分解炉及其连接管道具有温度高、散热面积大、结构复杂和连续运行时间长等特点，对保温材料、结构设计与施工质量提出了较高要求。气凝胶毡凭借导热系数较低、柔性可裁切、保温层较薄及适应复杂曲面等特点，可用于水泥熟料生产线重点高温设备的节能保温改造。

工程效果不仅取决于材料本身，还取决于厚度计算、节点设计、错缝铺设、外护密封和完工测温。结合设备工况进行系统设计，并落实规范施工与持续检测，才能充分发挥气凝胶毡的节能保温价值。
