吸声系数 0.99：气凝胶如何攻破低频噪声治理瓶颈？从结构改性到以轻代重的前沿突破

噪声治理里最贵的一段，从来不是中高频。汽车发动机的轰鸣、风机的低鸣、地铁进站的隆隆声都集中在 500 赫兹以下，波长长、穿透强，而传统多孔材料恰恰在这个频段失效。气凝胶本被看作理想的吸声材料——密度极低、比表面积巨大，可它坚硬的表面与 20—50 纳米的孔径反而把声波挡在门外。过去两年，一系列改结构、改孔道分布的研究，正在把这个矛盾一一解开。

被质量定律卡住的低频

分贝是有欺骗性的。交通噪声的能量峰值并不在人耳最敏感的两三千赫兹，而在 300 到 2000 赫兹的发动机噪声、1000 赫兹以下的路噪里；风机、变压器、地铁进站的声能则更低。低频声波波长长、衰减慢、穿透力强，能绕过隔墙，也容易与建筑构件共振。

更棘手的是物理规律本身。单层传统材料遵循质量定律：单位面积质量每翻一倍，平均隔声量只提升约 6 分贝。想靠加厚加隔绝低频，成本与荷载会迅速失控——一堵轻质混凝土砖墙在 45—500 赫兹做到 40 分贝以上的隔声，代价是几百公斤每平方米的面密度。这正是气凝胶的机会：密度可以低到几十毫克每立方厘米，如果能让声波在孔隙里把能量耗散掉，就绕开了质量定律。

矛盾在哪里：硬表面与纳米孔

二氧化硅气凝胶长期被认为是极具潜力的新型吸声材料：孔隙率可达 90% 以上，比表面积 600—800 平方米/克，声波在孔隙中振动摩擦，把声能转成热量耗散。但落到实际测试里，块体气凝胶的表现却往往不如预期——问题出在两个「太」上：表面太硬、孔径太小。

声波从空气进入材料，存在阻抗失配。空气阻抗低、块体气凝胶表面致密，大部分声能被直接反射回去，进不了材料内部；即便进去，20 到 50 纳米的孔径也远小于声波在孔隙中的黏性边界层，空气很难形成有效流动，耗散效率自然不高。这也解释了为什么早期研究大多集中在气凝胶粉体上——粉体可填充各种空腔，但超临界干燥成本高昂、封装工艺复杂，难以规模化。

真正的转机来自「结构设计」。既然单一孔径只能对付单一频段，就让材料里同时存在大小不同的孔：大孔负责让声波顺利耦合进入，小孔负责把能量截住耗散；再加一层柔性骨架与刚性骨架的界面，还能激发界面摩擦与局域共振。近两年发表的高分论文，走的几乎都是这条「梯度孔 + 复合结构」的路。

2025—2026：三条改结构的路线

第一条是梯度孔。同济大学物理科学与工程学院杜艾、祝捷、刘宸团队开发了一种挤压-常压干燥工艺，把柔性聚甲基硅倍半氧烷气凝胶填充进三聚氰胺泡沫骨架，做出孔径从大孔端到小孔端连续过渡的复合气凝胶。测试显示：声波从大孔端入射时，30 毫米厚样品在 2000 赫兹以上平均吸声系数超过 0.95，全频段平均吸声系数 87%，降噪系数 0.59，明显优于无填充、全填充或小孔端入射的对照组。

第二条是仿生双结构。受猫头鹰静音飞行启发——皮肤多孔腔消解低频、羽毛的松软纤维吸收高频——美国化学会《ACS 应用材料与界面》报道了一项双层气凝胶：底层用乳液模板冷冻重构出蜂窝状孔腔，顶层是二氧化硅纳米纤维绒层。结果是吸声系数 0.58，加 1 厘米后置空气层后 0.69；把 87.5 分贝的汽车发动机噪声降到 78.6 分贝，优于现有高端吸声器；100 次压缩循环后变形仅 5%。

第三条也是性能最激进的一条：类超材料结构。中国工程物理研究院相关团队在《化学工程学报》报告了一种自反应原位生成聚脲气凝胶——用十二烷基硫酸钠诱导异氰酸酯-水反应自组装，形成有序的多孔腔体与纤维拓扑骨架，密度 0.126 克/立方厘米。这种周期结构构建出高效的界面反射网络，为低频声波提供动态声阻抗：在 45—500 赫兹的平均隔声量不低于 42.6 分贝，在 45—6300 赫兹的宽频段为 39.6 分贝，是同厚度商用三聚氰胺泡沫的 16.35 倍。

一组数字：把材料放上天平

数字之所以有说服力，是因为它同时给出了成本端。类超材料聚脲气凝胶要达到与轻质混凝土砖相当的降噪效果，重量只有后者的 1/770，厚度只有其 2/25；在 145℃ 下，它两面的温差仍能维持约 105℃。改性后压缩强度是未改性样品的 2.76 倍——「轻质、高强、低频隔声」这对过去相互冲突的目标，第一次有材料同时握住。

吸声侧的数字同样在往上走。石墨烯气凝胶通过分步冷冻铸造做出由大到小的梯度孔结构，并用碳化硅纳米线与碳纳米管跨尺度增强，在 200—6400 赫兹的平均吸声系数达到 0.84，密度仅 17.3 毫克/立方厘米；80% 压缩应变可完全恢复，1000 次压缩循环后强度保持 80% 以上，350℃ 热处理与 -196℃ 深冷后声学性能不变。

低频单点吸声也在突破。一种以静电纺丝引入 MOF 与碳纳米管的聚酰亚胺气凝胶，在 500 赫兹吸声系数达到 0.99、200 赫兹 0.5，NRC 0.70，导热系数约 24.03 毫瓦每米开尔文；另一种用木棉纤维与活性炭交联、集成亥姆霍兹共振腔的生物质气凝胶，用 10 毫米材料加 20 毫米腔体把低频吸声峰值调到了目标频段。生物基路线还在解决可持续性——印度 CSIR 国家跨学科科学技术研究所用聚羟基丁酸酯、香蕉纤维与纤维素纳米纤维分层浇铸，梯度多孔气凝胶 NRC 0.60，加入氢氧化铝后极限氧指数 29.3%。

2026：一个还在长大的小市场

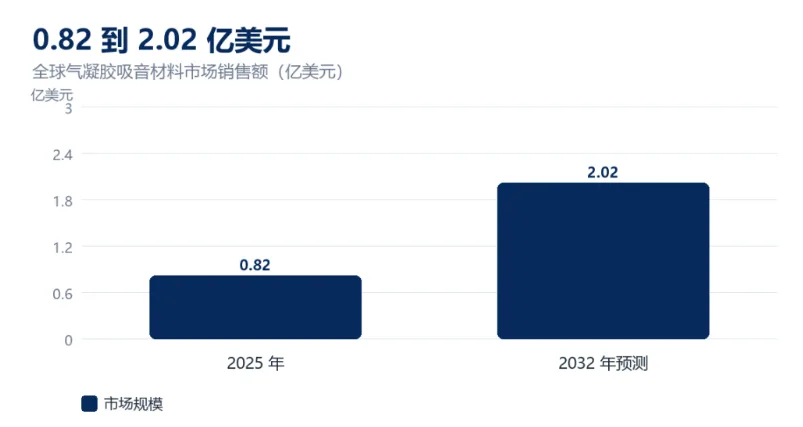

技术跑得快，市场却很克制。QYResearch 统计，2025 年全球气凝胶吸音材料市场销售额约 0.82 亿美元，预计 2032 年达到 2.02 亿美元，年复合增长率 13.8%，综合毛利率约 39%。这个体量放在整个气凝胶行业里很小，但它仍属于绝热材料的延伸型细分市场，需求主要来自建筑声学、工业设备降噪、LNG 与能源设施、交通运输 NVH 与航空航天轻量化。

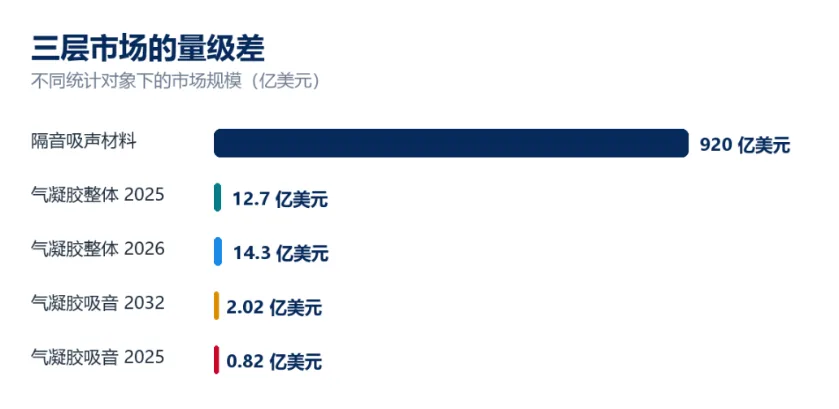

放进更大的盘子里，比例关系才清楚。气凝胶整体市场 2025 年全球约 12.7 亿美元、2026 年 14.3 亿美元；而隔音吸声材料这个更大的类别，2026 年全球市场规模已突破 920 亿美元，建筑隔声、交通降噪与工业噪声控制三大领域合计贡献超过 78% 的需求。气凝胶吸音材料要做的，是在这个千亿级市场里，从聚氨酯泡沫、玻璃棉与岩棉合计超过 65% 的份额中切下一块。

结语：让最轻的固体去挡最重的噪声

气凝胶与声学的故事，本质上是一场关于「尺度」的博弈。它的纳米孔太小，声波进不去；表面太硬，声波弹回来。解决之道不是换材料，而是重新组织孔道——做出大孔到小孔的梯度，做出有序的腔体，做出柔性与刚性骨架的界面。当这些结构陆续被解出来，气凝胶才第一次同时具备「轻」与「静」这两种过去无法兼得的属性。

接下来的问题回到了工程侧：

1. 成本：常压干燥的梯度复合、生物质原料、可回收的聚合物路线，都在把综合制造成本往下拉。
2. 长效：真实工业与交通工况下的温湿度循环、粉尘吸附、机械振动与材料老化，比实验室的混响室要苛刻得多。
3. 标准：现行 NRC 指标主要取 250、500、1000、2000 赫兹四个频点的吸声系数平均值，对低频仅覆盖到 250 赫兹，而真正棘手的 200 赫兹以下超低频，目前行业仍缺乏通行的单值评价指标。

让最轻的固体去挡最重的噪声——气凝胶在先进声学领域的突围，核心不是把材料本身变得更加致密，而是学会把纳米孔隙排布成“声波听得懂的样子”。
