究竟什么涂层能抗住1600℃高温？特种合金构件为何偏爱这种涂层？
你有没有想过一个很现实的工业难题？很多设备，既要扛高温，又要防腐蚀，还要耐磨绝缘。普通油漆，几百度直接烧没。传统陶瓷涂层，要高温喷涂，工件形状稍微复杂一点，就很难做，热胀冷缩还容易成片掉下来。
那有没有一种东西，它就是液体，喷枪直接喷，常温就能刷到零件表面，处理完直接变成陶瓷？还真有，就是聚硼硅氮烷，一种陶瓷先驱体材料。

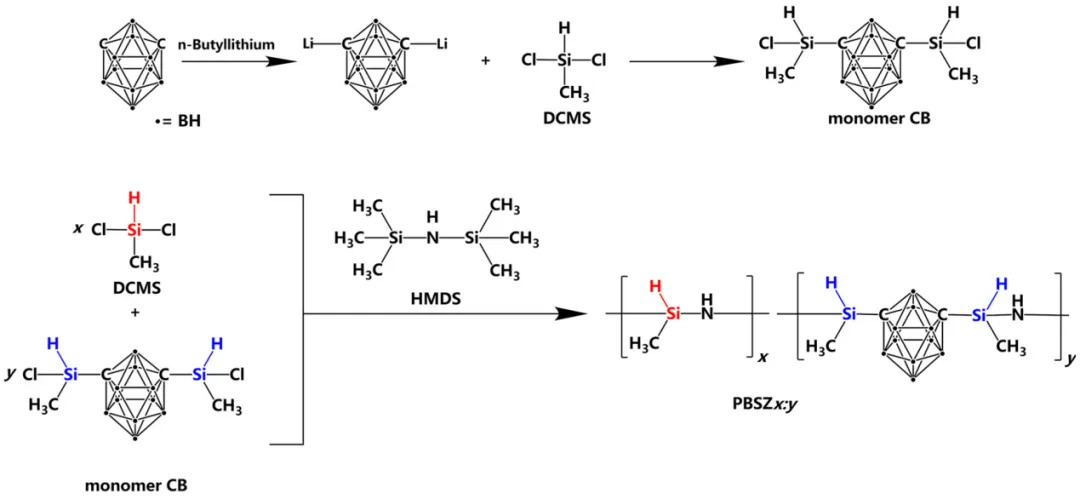

很多人听到陶瓷，第一反应那肯定是固体，烧出来的。但这个东西不一样，常温它就是浅黄色透明液体。它不是成品陶瓷，是陶瓷的原材料，分子是硅、硼、氮编织起来的大分子链。
流程很简单，把它喷在工件表面，先交联成一层高分子薄膜。后续再升温，里面有机的成分分解挥发，分子重新排布，就在你的零件表面，原地生成一层硅硼碳氮陶瓷。相当于把陶瓷拆成分子，变成涂料，喷上去之后，再在工件上重新长出来陶瓷层。
| 检测项目 | 性能指标 | 检测方法 |
|---|---|---|
| 颜色及外观 | 浅黄色至无色透明液体 | GB/T 1721-79 |
| 固含量（(120±2) ℃） | >90% | GB/T 1725-2007 |
| 粘度（涂-4 杯） | 11-20s | GB/T 1723-1993 |
| 密度（g/mL） | 0.92±0.1 | GB/T 6750-2007 |
| 相对分子质量 | >4.1×10⁴ | GB/T 27843-2011 |
| 硬度（铅笔） | ≥6H | GB/T 6739-2006 |
| 附着力 | 0 级 | GB/T 9286-1998 |
| 介电强度（V/mm） | ≥10⁵ | ASTM-D149 |
重点来了，它的性能，完全看你在什么条件下做固化。
先说空气环境固化，这个门槛最低，不需要炉子，室温放一天多就能实干，也可以加热快速固化。固化完的膜，硬度特别高，铅笔硬度6H以上，牢牢扒在基材上。绝缘性能很强，可以做高压绝缘层，表面疏水自清洁。盐雾可以扛上千小时，户外加速老化几十天，不开裂、不粉化、不变色。
长期使用500℃没问题，短时间冲击，扛得住600℃。
| 检测项目 | 性能指标 | 检测方法 |
|---|---|---|
| 电阻（Ω·m） | ≥10¹³ | GB/T 35856-2018 |
| 中性耐盐雾性 | >1000h | GB/T 10125-2021 |
| 耐人工老化性 | 30d 无锈蚀，无粉化，不开裂，不变色 | GB/T 1865-2009 |
| 氮气固化耐磨性 | 1kg 负载橡胶砂轮摩擦 5000 次不见底 | GB/T 1768-2006 |
现实当中什么地方会用？工厂的高温烟道、锅炉附属金属件，常年被高温烟气熏，钢材氧化起皮，喷上它，一层薄膜隔绝氧气跟腐蚀性烟气，延缓钢材损耗。户外的高温金属构件，既要风吹日晒抗老化，又要绝缘阻燃，也能用它。基材不挑，碳钢、不锈钢、铝合金、钛合金都可以，就连微晶玻璃、水泥这种非金属，也能做防护。很多中小型工厂，就是用这套工艺做防腐耐磨，不用昂贵的惰性热处理设备，成本可控，可以批量落地。
但这还不是它真正的上限。想要把它最强的性能释放出来，就要放到氮气这种惰性环境里面，做曲线升温裂解，隔绝氧气。
| 项目 | 参数 | 项目 | 参数 |
|---|---|---|---|
| 涂料固含量（%） | >90 | 挥发性 | 溶剂易挥发 |
| 理论涂布（m²/kg） | 8～15 | 空气固化温度（℃） | 常温 / 85 |
| 干膜厚度（um） | 20～150 | 空气固化时间（h） | >24 / <1 |
| 可操作时限（h） | 4 | 氮气固化温度（℃） | 大于 600℃ |
| 稀释剂 | 烷烃，酯类，醚类等 | 氮气固化时间（h） | 曲线升温 |
| 闪点（℃） | <22（溶剂闪点） | 仓储（℃） | 0-30 |
这时候，它才会转化成无定形硅硼碳氮陶瓷。这种陶瓷最厉害的一点，1600℃以内不容易析晶崩坏。涂层可以长期在1300℃工况工作，瞬间高温冲击可以扛到1600℃。耐磨也很夸张，一公斤的负载，砂轮来回摩擦五千次，磨不透这层薄薄的膜。
这套工艺，就属于高端装备领域了。热处理厂的工装夹具，反反复复上千度加热冷却，热震来回折腾，金属很容易氧化损耗。工件喷上这层涂层，陶瓷屏障挡住高温氧化，工装寿命直接往上提。
还有很多航空航天地面试验件、热模拟部件，要承受高温燃气冲刷，就用它做防护。除此之外，它还可以直接拿来做陶瓷基复合材料的前驱原料，制备特种陶瓷坯体。
我们很难凭空改变金属本身的物理属性，钢材、高温合金的耐热腐蚀能力，元素就把上限锁死了。重新研发一款全新合金，周期长，成本极高。
陶瓷涂层给工业提供了另一条思路：不去改造基体本身，我就在零件的表面，薄薄一层，搭建一层分子级别的防护屏障。把坚硬陶瓷变成可喷涂的液态，在工件表面完成“重生”。
就靠几十微米的薄层，帮基体扛住高温灼烧，挡住腐蚀介质。
这就是聚硼硅氮烷的价值。听起来很科幻，但它现在已经实实在在用在工业生产当中。它兼顾了普通涂料施工便捷的优势，又拿到了陶瓷材料耐高温、耐腐蚀、高耐磨的综合能力，给高温腐蚀工况下的零部件防护，提供了一套非常有竞争力的解决方案。
