导读
现代战场上，雷达和红外探测技术如同“天眼”，时刻威胁着军事装备的安全。传统的隐身材料往往顾此失彼：擅长吸收雷达波的材料，却因为导热性好而容易暴露红外特征；而红外隐身材料又往往对雷达波“透明”。更棘手的是，战场环境复杂多变。高空巡航时需要同时规避雷达和红外探测，而面对敌方高功率电磁武器攻击时，又需要让电磁波“穿过”而非吸收，以避免材料自身被烧毁。
能否开发出一种像“变色龙”一样，能根据环境智能调节隐身性能的材料？这正是本研究要解决的核心难题。
研究背景
雷达隐身和红外隐身在物理机制上存在根本矛盾。雷达隐身要求材料高效吸收入射微波，需要低反射、高吸收特性；而红外隐身则要求材料有效阻隔自身热辐射，需要高反射、低吸收特性。这种“一个要进，一个要出”的矛盾，使得开发兼容性隐身材料极具挑战。
近年来，轻质纳米材料构成的泡沫结构因其低密度、耐腐蚀等优势受到关注。例如，Co₁.₂₉Ni₁.₇₁O₄/还原氧化石墨烯/煅烧三聚氰胺复合泡沫通过独特的双连续相三维结构，实现了-53.45 dB的最小反射损耗和7.45 GHz的有效吸收带宽。
聚酰亚胺泡沫因其优异的高温热稳定性、机械性能、低密度和易于大规模生产的特点，在 demanding 应用中特别具有吸引力。然而，静态的隐身效果难以适应复杂多变的外部环境。
当面临高脉冲电磁炮攻击时，雷达隐身材料会迅速衰减电磁波并将其转化为大量热能，导致材料损坏。因此，开发能够动态调节隐身性能的智能材料成为迫切需求。
研究内容
1.三层结构设计
研究团队设计了一种分层复合泡沫材料，自上而下分为三层：顶层是VO₂涂层，中间层是聚酰亚胺泡沫/碳纳米管/各向异性铁粉/VO₂颗粒复合层，底层是纯聚酰亚胺泡沫。这一设计的精妙之处在于空间解耦了相互矛盾的功能需求。底层纯聚酰亚胺泡沫作为“热障层”，始终负责隔热；顶层VO₂涂层作为“智能开关”，负责调控红外发射率；中间层则是雷达吸收与调控的核心。
2. 材料与创新制备工艺
二氧化钒在约68°C会发生从单斜相到金红石相的热致相变。相变前后，其电导率显著增加，红外发射率显著降低。这一特性使其成为理想的智能调控材料。当温度低于68°C时，VO₂处于单斜相，呈半导体特性，电导率低，红外发射率较高；当温度高于68°C时，VO₂转变为金红石相，呈金属特性，电导率高，红外发射率低。

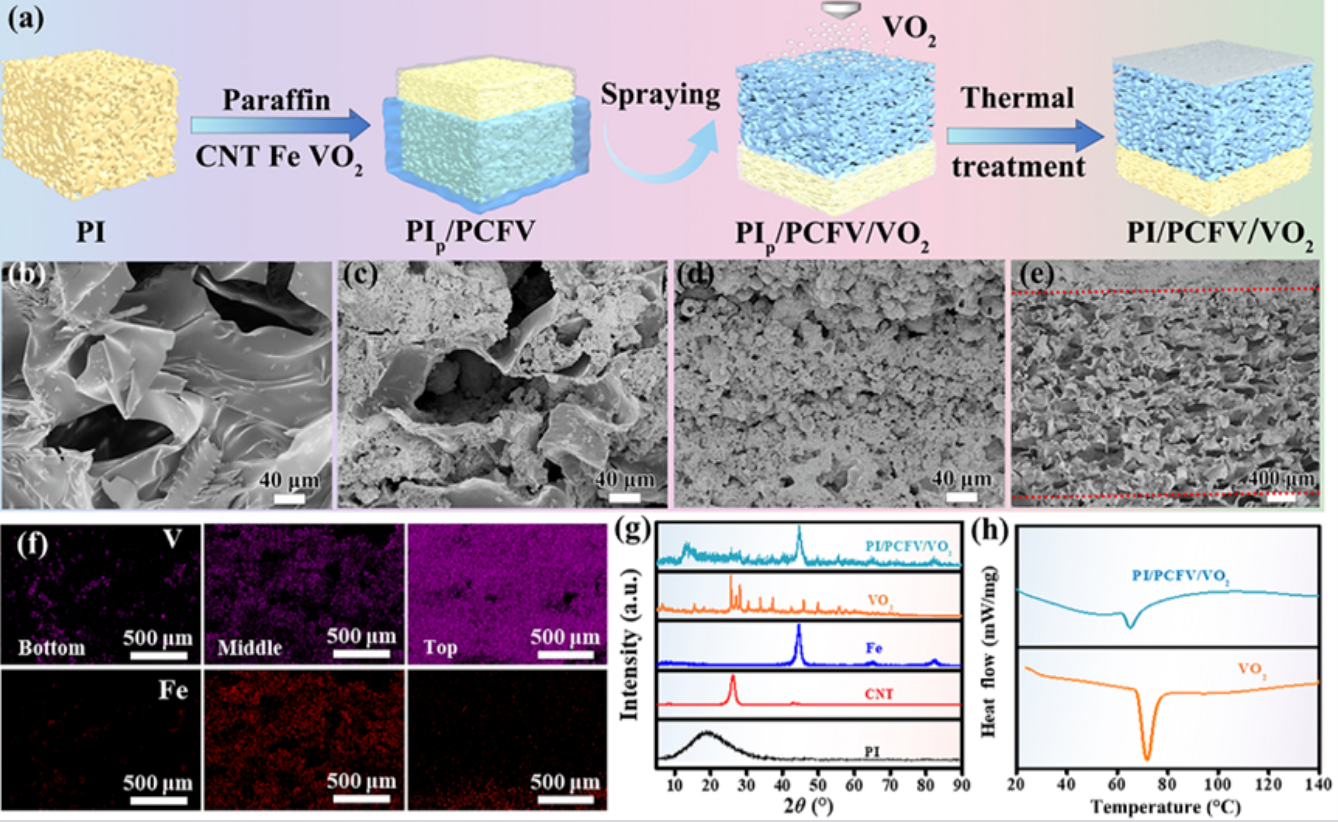

研究人员采用“石蜡封装辅助浸渍-喷涂”工艺制备这种分层结构材料。首先通过一步发泡法制备聚酰亚胺泡沫基体；然后用熔化石蜡封装泡沫底部，防止后续功能填料进入；接着将未封装部分浸入含有聚酰胺酸盐、碳纳米管、铁粉和VO₂的均匀分散液中；之后在表面喷涂聚酰胺酸盐/VO₂涂层；最后通过热处理去除底部石蜡，获得牢固的分层结构。
能量色散X射线光谱显示，从顶部到底部钒含量逐渐降低，而铁在中间部分大量富集，证实了分层结构的成功构建。
3.红外隐身性能

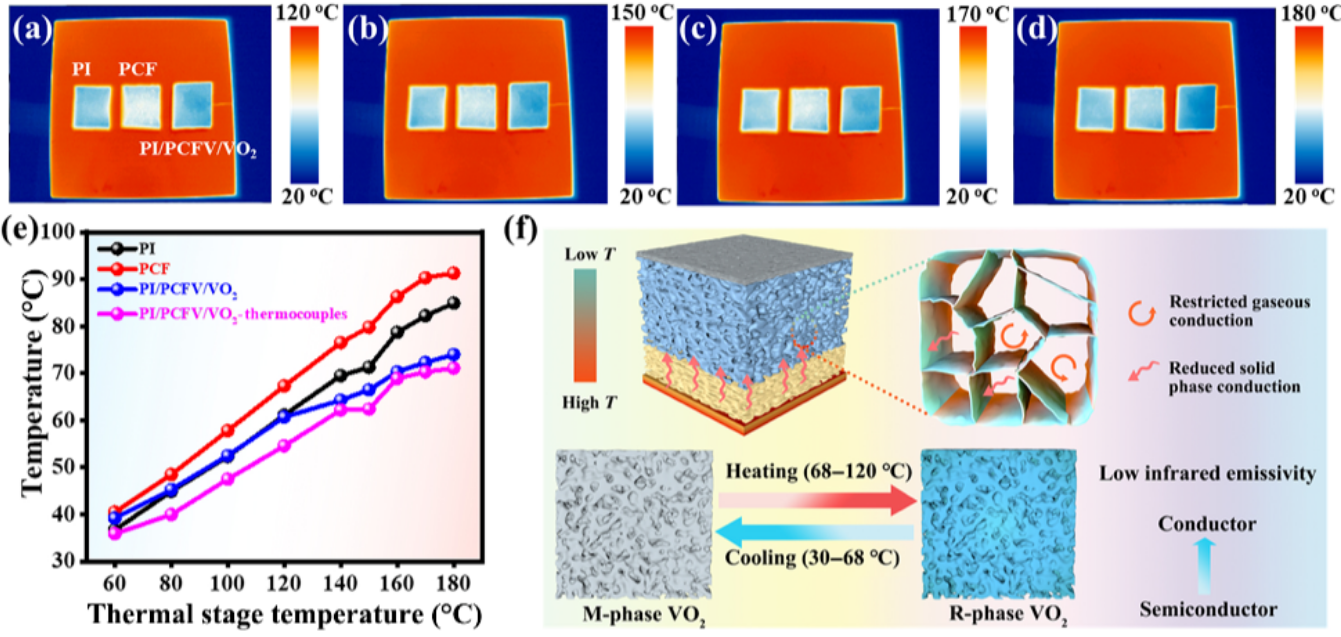

在红外隐身测试中，将PI泡沫、PI/CNT/Fe泡沫和PI/PCFV/VO₂泡沫放在热台上，用红外热像仪观察。在120°C热台上，PI和PI/PCFV/VO₂泡沫呈现与背景相近的“天蓝色”，而PI/CNT/Fe泡沫则呈现“亮白色”，隐身效果差。这是因为PI/CNT/Fe泡沫中构建了更完善的导电网络，促进了热量传递。
当热台温度升至180°C时，PI/PCFV/VO₂泡沫的红外成像温度甚至低于纯PI泡沫。这是因为此时材料表面温度接近VO₂相变点，顶层VO₂涂层转变为低发射率的金红石相，在“隔热”基础上叠加了“低辐射”，实现了协同增强的隐身效果。
PI/PCFV/VO₂泡沫在高温下显示出比纯PI泡沫更低的红外成像温度，证明了VO₂涂层低发射率的协同效应。
4.雷达隐身动态调控

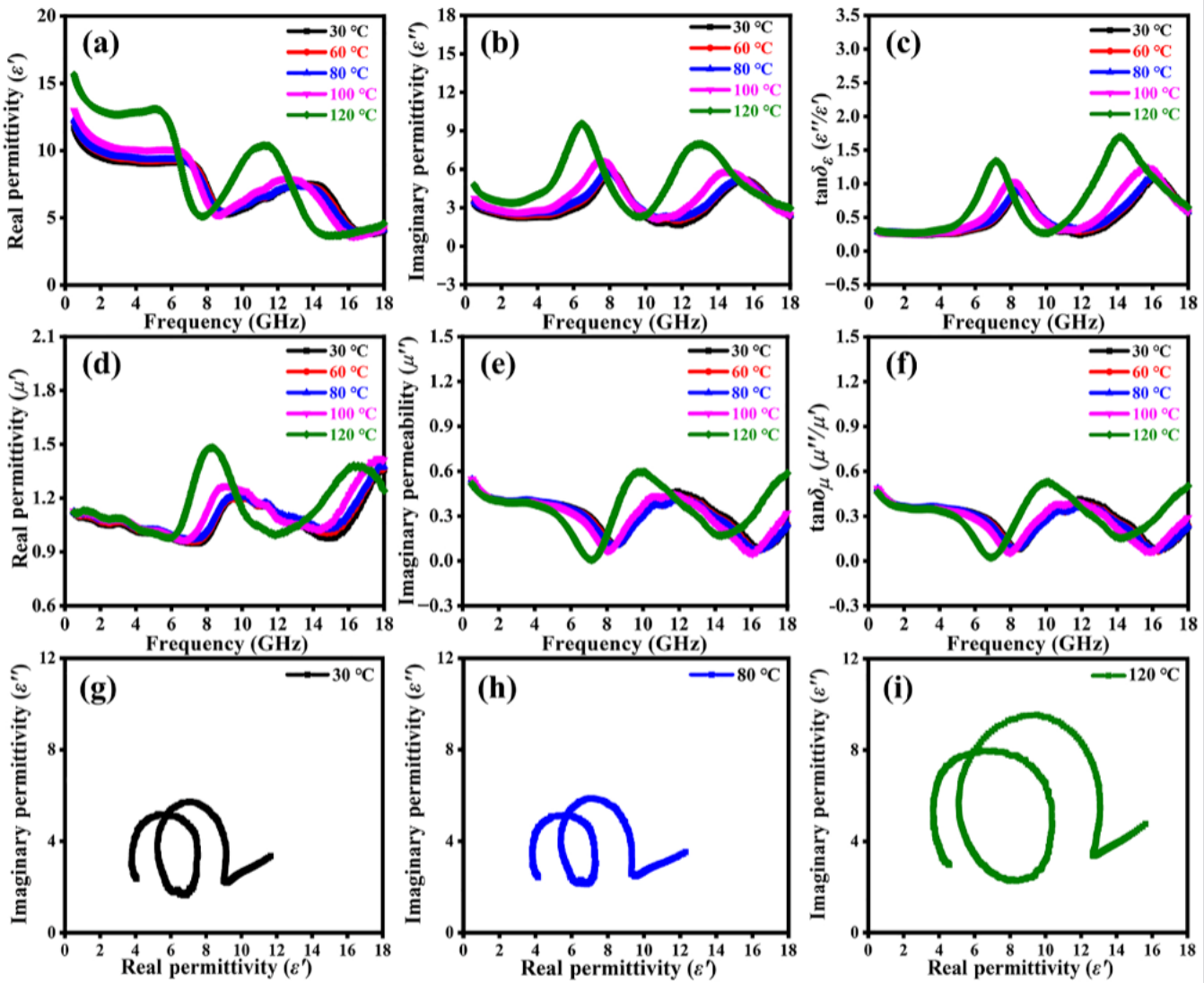

雷达隐身性能测试显示，当温度从30°C升至120°C时，复合泡沫的复介电常数实部和虚部均显著增大，介电损耗正切大幅提高。
Cole-Cole曲线分析表明，导电损耗和界面极化均得到增强。VO₂从半导体相变为金属相，相当于在材料内部瞬间接入了大量“微型导线”，极大地增强了导电损耗；同时，相变带来的材料性质突变，也加剧了不同组分界面处的电荷积累，强化了界面极化损耗。

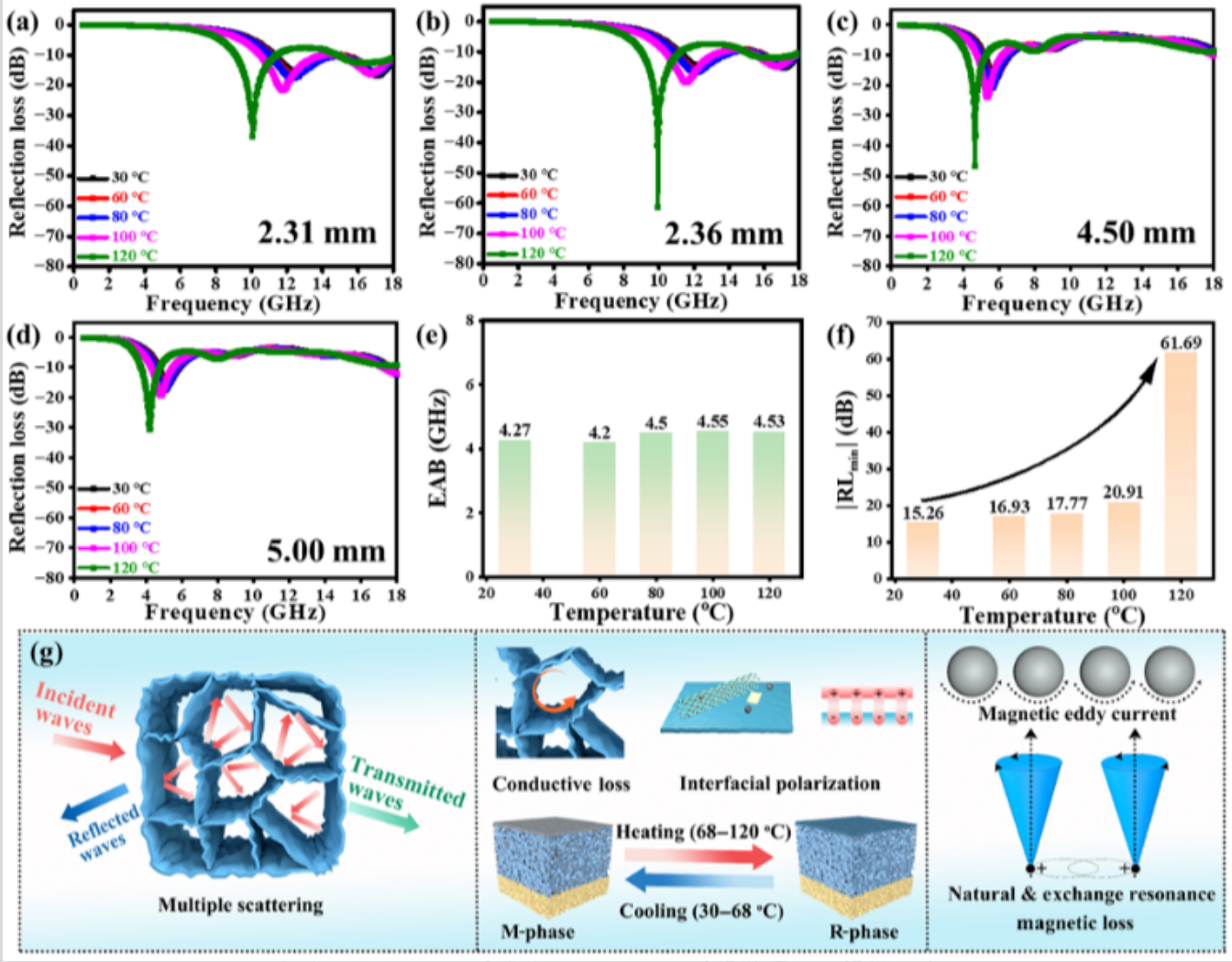

最令人印象深刻的是雷达吸收性能的动态调控幅度。在2.36 mm厚度、9.96 GHz频率下，材料的反射损耗可从30°C时的-4.17 dB切换到120°C时的-61.69 dB，调控幅度高达57.52 dB。有效吸收带宽在120°C时超过4 GHz。随着温度升高，材料的最小反射损耗显著降低，在120°C时达到-61.69 dB的优异吸波性能。
循环稳定性测试表明，材料在30°C与120°C之间进行三次热循环后，其雷达隐身切换性能保持稳定，证明了良好的可靠性。
5. 双模式智能切换应用构想
基于这一智能材料，研究人员提出了创新的双模式应用构想：
高空巡逻模式：保持材料高温状态，VO₂处于金红石相。材料同时具备强微波吸收和低红外发射能力，实现雷达与红外双重隐身。
低空抗电磁攻击模式：断开热源使材料降温，VO₂恢复单斜相。材料微波吸收能力极弱，允许高能电磁波大部分穿透，而非被吸收。这能避免材料因瞬间吸收巨大电磁能量而产生高热损坏，极大延长隐身装备的战场生存能力。
总结与展望
这项研究通过精巧的分层结构设计和VO₂热致相变特性的利用，成功制备出一种热响应智能复合泡沫材料，解决了雷达隐身与红外隐身性能矛盾的难题。
材料的三层结构设计实现了功能解耦，底层隔热、中间吸波、顶层调控红外发射率；VO₂的相变特性提供了智能调控的“总开关”；57.52 dB的雷达吸收调控幅度和优异的红外隐身性能，展现了材料在复杂战场环境中的巨大应用潜力。与近期报道的其他微波吸收材料相比，如SiC@SiO₂@C、FeSi合金、金属相MoS₂等，PI/PCFV/VO₂复合泡沫在保持优异吸波性能的同时，独有的智能切换特性使其具有不可替代的优势。
随着材料制备工艺的进一步优化和规模化生产能力的提升，这种智能隐身材料有望为下一代自适应、智能化、多频谱兼容隐身装备的发展提供关键技术支撑。
在日益复杂的现代战场环境中，能够像“变色龙”一样动态适应威胁的智能隐身材料，将成为改变游戏规则的关键技术之一。这项研究为我们展示了这一未来技术路径的可行性和巨大潜力。
