在建筑热管理与节能降耗领域，被动日间辐射制冷（PDRC）一直是近年的明星技术。它的核心原理并不复杂：白天将 0.3–2.5 μm 的太阳光最大程度反射掉，同时在 8–13 μm 的“大气窗口”波段把自身热量以中红外辐射的形式直接抛入寒冷的外太空，实现无需通电的“零能耗制冷”。
但在真正的工程落地中，行业工程师往往面临一个尴尬的现实：实验室里光谱数据极佳的材料，一搬到真实建筑表面就难以长久维持。面对日晒雨淋、干湿循环、砂石磨耗与界面脱层，辐射制冷究竟如何从“一张好看的膜”变成真正能与水泥基体融为一体的“建筑长效铠甲”？
传统辐射制冷的两难：粘得牢的怕晒，晒不坏的粘不牢
目前市面与科研中常见的 PDRC 方案，主要集中在两条路径上，但两者都存在天然的工程瓶颈：
路线 A：聚合物/有机涂层
优势：有机分子链柔韧，能顺应粗糙的水泥孔隙形成优异的机械咬合，初始施工粘结牢固。
死穴：聚合物难逃紫外线老化（UV Aging）。长期的户外高能紫外照射会导致分子链降解、发黄甚至粉化，不仅反射率迅速衰减，涂层还会逐渐起皮剥落。
路线 B：纯无机高反射颗粒
优势：以硫酸钡（BaSO₄）、氧化铝等无机材料为主，本身化学键极其稳定，不怕暴晒，耐候性极强。
死穴：如果把无机颗粒直接喷刷在水泥表面，颗粒间仅依靠微弱的范德华力附着，一场大雨、一次擦碰或轻微磨损就会全盘脱落，缺乏附着力。
有人会问：“那把无机颗粒直接搅拌混进水泥里不就行了吗？”
这确实牢固，但水泥是不透明的。大量高昂的功能颗粒被深埋在几毫米甚至数厘米深的水泥内部，光线照不到、热辐射散不出，造成严重的“屏蔽效应（Screening Effect）”——既浪费了功能颗粒，表面反射率还达不到制冷要求。
破局思路：不选边站，做“颗粒—固体”连续过渡结构

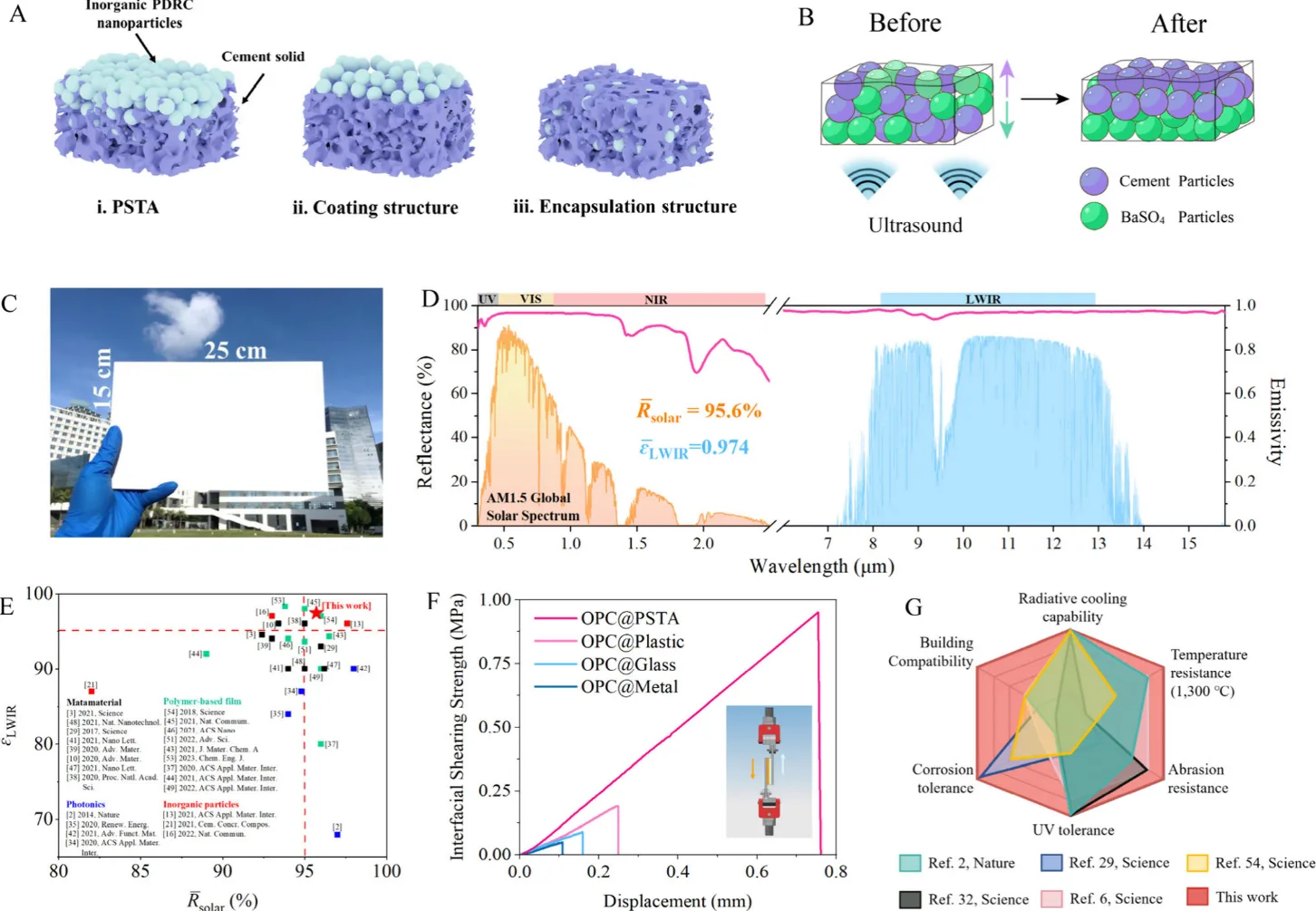

针对这一矛盾，最新的前沿研究提出了一种名为 PSTA（Particle–Solid Transition Architecture，颗粒—固体过渡结构）的自适应构筑思路。它的精髓在于消除两层拼凑之间的突变脆性界面，建立三层渐变体系：
- 顶部（颗粒富集区）：大量高折射、高散射的纳米 BaSO₄ 暴露在空气中，负责极限反射太阳光并向外太空发射中红外热辐射；
- 中部（过渡锚固区）：水泥水化凝胶与半嵌入的 BaSO₄ 颗粒交织，水泥胶体像“微观焊缝”一样把颗粒牢固锚定；
- 底部（水泥基固体区）：向内逐渐演化为以白色硅酸盐水泥（WPC）为主的高强度基体，与普通建筑混凝土具有天然的材料自相似性（Material Self-Similarity）。
这种构型巧妙地实现了“功能解耦，结构连续”：面朝天空的一侧专职负责极限光学冷却，面朝建筑的一侧专职负责力学支撑与基层咬合，中间没有易脱落分层的物理拼缝。
核心机制：让材料在浆体中“自己排队”
要做出这种自上而下浓度连续变化的结构，如果采用“分层喷涂”或“在湿水泥上撒粉”，界面仍然极其脆弱。研究团队采用了一种极为巧妙的物理手段——声学触发纳米相分离（Acoustically Triggered Nanophase Separation）：
初始状态下，将纳米 BaSO₄（密度约 4.5 g/cm³）与未水化的白水泥颗粒（密度约 3.13 g/cm³）在浆体内均匀混合。在特定能量与频率的高能超声激励下，由于密度差异与流体声场阻力不同，两种颗粒发生非平衡机械迁移——高反射颗粒向上浮集，水泥颗粒向下沉降，在几十分钟内自动重组为理想的浓度梯度。
| 工艺关键控制点 | 工程机理与选择原因 |
|---|---|
| 超声时长（约15 min为佳） | 时间太短，团聚体无法打散且相分离不充分；时间过长，声波在离散流体中形成杂乱干涉，反而引起二次混杂。 |
| 颗粒掺量（~50 wt.%拐点） | BaSO₄ 从 12.5% 增加至 50% 时，反射率从 66.1% 飙升至 95.6%；继续提升到 70%，反射率仅微增至 96.5%，符合工业边际收益最优原则。 |
| 高堆积密度与低团聚 | 相较普通喷涂，受控分散使表面颗粒折射率梯度陡增，消光系数下降，实现了“强散射、零吸收”的光学配合。 |
户外实测表现：全天候亚环境制冷与建筑贴合

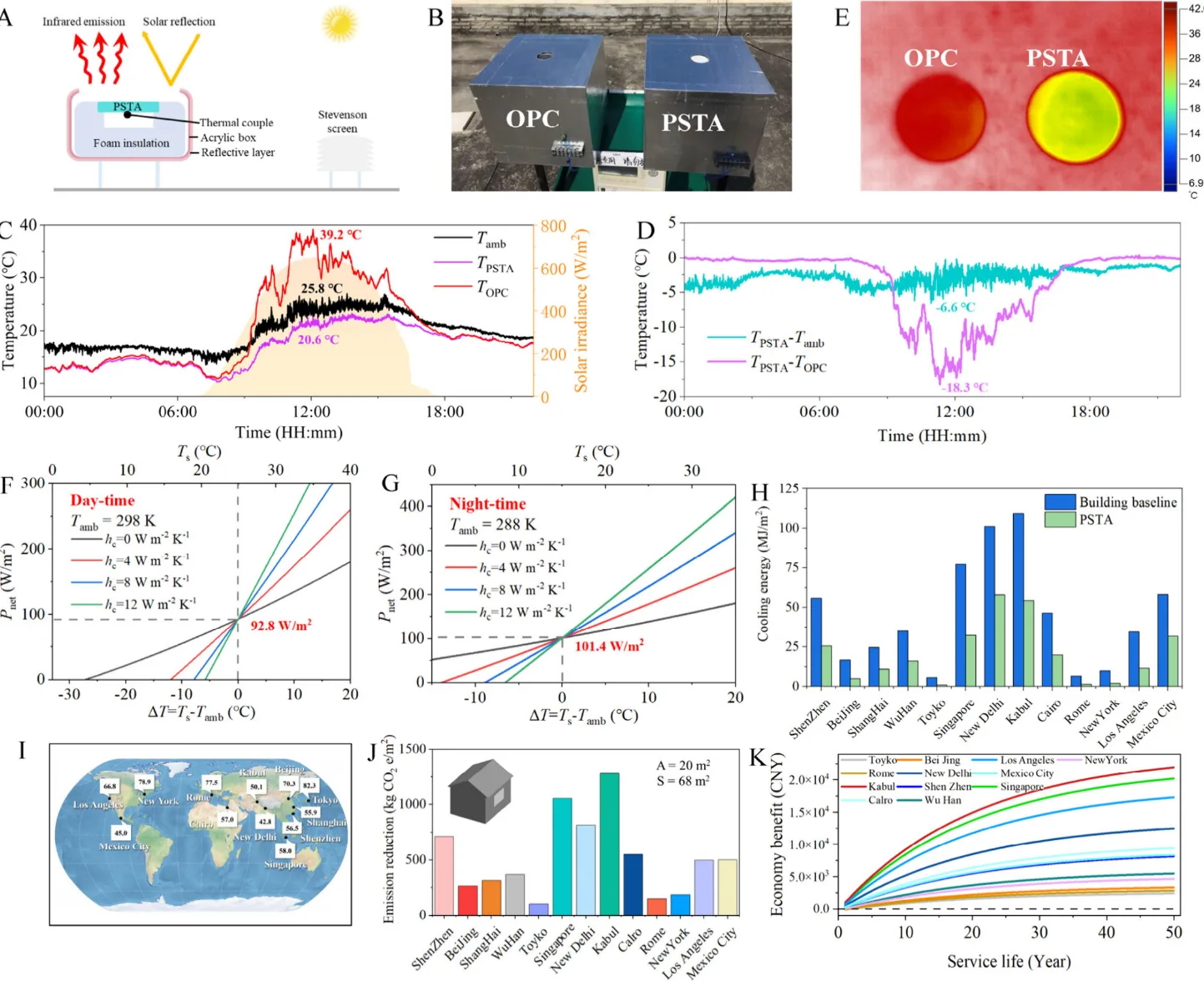

在深圳的户外实测（太阳辐照约 680 W/m²）中，该材料交出了一份惊艳的成绩单：
- 光学参数：优化后的表面太阳反射率达到 95.6%，8–13 μm 大气窗口红外发射率达 97.4%；
- 降温幅度：在日光强照下，最高可比环境空气温度低 6.6 ℃（实现严格意义上的日间亚环境降温），比常规灰色混凝土（OPC）表面低了整整 18.3 ℃；
- 净制冷功率：白天实测理论制冷功率约 92.8 W/m²，即使在弱风、高湿等严苛天气下，依然维持了接近 5 ℃ 的降温优势；
- 实体节能验证：在双模型建筑对照实测中，内部设定相同空调温度下，覆盖该材料的建筑模型降低了约 61.5% 的制冷耗电。
为什么说它是真正的“防辐射铠甲（Cooling Armor）”？
比起纯粹的光学指标，更让工程界振奋的是其作为全无机建材外防护层的硬核耐受力：
机械耐磨性：颗粒不是浮在表面，而是深植于水泥基体中。在 100 目砂纸经历 1000 次循环机械磨耗后，表面磨耗近 0.6 mm，但整体太阳反射率仍维持在 90% 左右，彻底摆脱了“轻微擦碰即失效”的涂层弊端。
A级不燃与耐候：由于通体均为无机矿物水化体系，面对 1300 ℃ 火焰直接灼烧 45 秒毫无黑化和明火，天生符合建筑严苛的阻燃与消防要求；同时经受 1000 小时强紫外加速老化后，性能几乎零衰减。
行业思考与工程启示
从材料研发到工程化落地，这项研究带给功能建筑保护与热管理行业两个极具价值的底层启示：
1. “绝对的均匀”不等于“最优的性能”：
在传统功能材料开发中，我们常习惯追求微观组分百分之百的均匀分散。但本项技术证明，针对具有单向功能需求的场景（如面朝天空需要反射，背靠墙体需要粘结），通过物理手段将功能材料在空间上精准编程分布（Spatially Programmed），让每一克功能填料物尽其用，才是降低成本与提升性能的最优解。
2. 实验室指标与建筑真实场景的权衡：
辐射制冷研究从 95% 提升到 97% 的边际价值，远不如解决 1 个 MPa 的界面结合强度、几百小时的耐磨耐久重要。如何把高精尖的纳米微观调控，转化为适应现场大面积连续生产的工艺（如大尺寸构件声场一致性、工厂化预制板装配），将是新型隔热与表面防护材料走向规模化应用的必由之路。
