辐射传热：无需介质的“非线性热通道”
在热工学中，导热依赖微观分子的晶格振动与碰撞，对流依赖宏观流体的位移搬运，二者都必须依赖物理介质。然而，热辐射完全不同——它是以电磁波形式传播的能量传输过程，在真空状态下依然畅通无阻。太阳跨越 1.5 亿公里的太空将热量源源不断投射到地球，依靠的正是辐射传热。
在工业工程计算中，辐射换热最显著的特征在于其强烈的非线性温度响应。根据斯蒂芬-玻尔兹曼四次方定律（Stefan-Boltzmann Law），物体表面间的净辐射热通量公式为：
q = ε · σ · (T14 − T24)
其中：ε 为物体表面发射率（0 ~ 1）；σ 为斯蒂芬-玻尔兹曼常数（5.67 × 10−8 W/(m²·K4)）；T1、T2 为热力学绝对温度（K）。
正因为四次方的乘方效应，在常温小温差环境下，辐射换热通常弱于空气对流而被忽略；但在工业炉、恒温烘箱及动力电池热失控等中高温工况下，辐射热通量会急剧激增，甚至直接取代对流成为传热的主导机制。

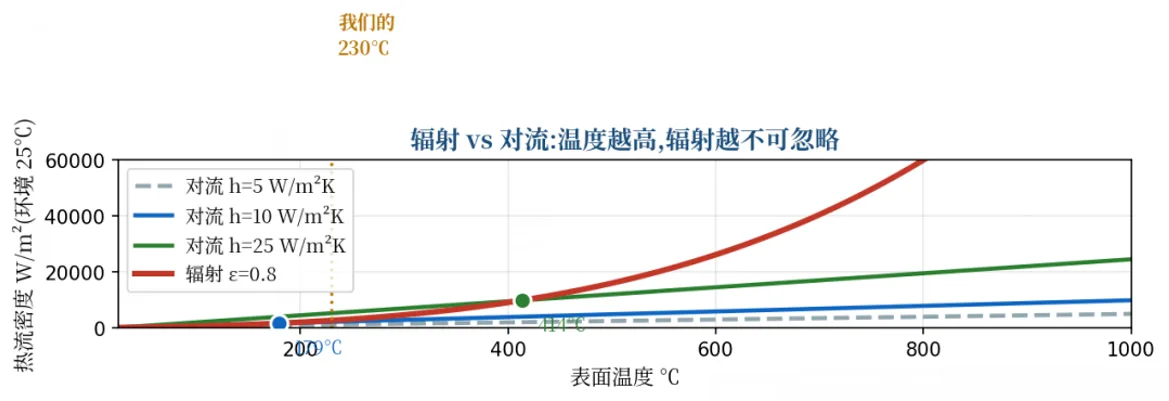

二、什么时候必须考虑热辐射？（量化判据）
在 CFD 工程建模中，不要依赖主观经验判断。我们通过将辐射换热折算为等效对流换热系数 hrad，与典型自然对流（h ≈ 5 ~ 10 W/(m²·K)）及强制对流（h ≈ 20 ~ 50 W/(m²·K)）进行横向对比：
| 表面温度 | 辐射热流（环境 25℃，ε = 0.8） | 等效辐射换热系数 hrad | 工程对流对比与量级分析 |
|---|---|---|---|
| 230℃ (标准箱炉恒温段) | 2,546 W/m² | 12.4 W/(m²·K) | 已达到甚至超过普通空气自然对流水平，不可忽略 |
| 400℃ (中温热处理工况) | 8,948 W/m² | 23.9 W/(m²·K) | 接近常规循环风机的强制对流换热强度 |
| 1000℃ (加热棒/燃烧器表面) | 118,763 W/m² | 121.8 W/(m²·K) | 对流被完全碾压，辐射成为绝对主导机制 |
工程实用判据：
- 启动辐射模型：表面温度超过 150℃ ~ 200℃，或体系内存在 > 100℃ 的局部表面温差；
- 可忽略辐射模型：常温室内通风、冷水散热回路、温差小于 30℃ 的常规电子自然散热。
三、辐射计算的两个命脉参数：发射率与视角因子
在热仿真中，网格划分决定了对流边界层的解析精度，而表面发射率（Emissivity）与视角因子（View Factor）则决定了辐射计算的生死。
- 发射率 ε（0 ~ 1.0）—— 表面热物性差异：
发射率表征实际物体接近黑体辐射能力的相对程度。同一材质在不同表面处理下的发射率天差地别：例如抛光不锈钢板 ε ≈ 0.12 ~ 0.15，而经历高温氧化结皮的钢板 ε ≈ 0.80 ~ 0.85，二者相差 5 倍以上。这意味着，若在腔体内壁采用低发射率表面或隔热涂层，可大幅降低外溢辐射散热；若在加热体表面增加高辐射覆层，则可加速向炉膛的有效辐射传热。
- 视角因子 Fi→j —— 空间几何投射关系：
视角因子描述从面 i 漫射发出的总辐射能量中直接落到面 j 上的几何比例。“几何上互相看不到，便没有直接净辐射换热”——这一几何约束是造成稠密排列工件升温极度不均的核心诱因。

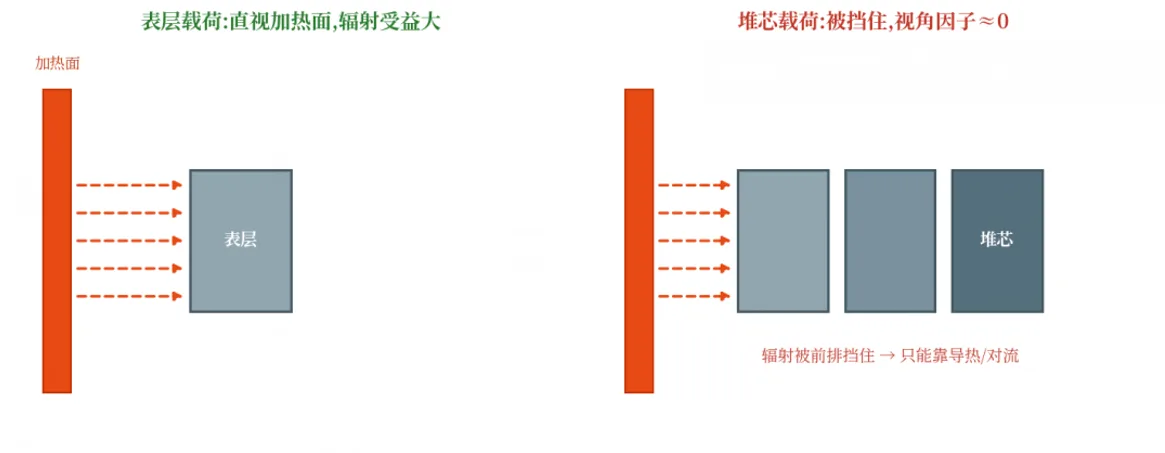

四、视角因子在工件密集堆叠中的“屏蔽陷阱”
在工业恒温炉中，经常遇到紧密排布的工件垛（如模具钢块、晶圆托盘、锂电池芯包）。仿真工程师常困惑：为什么外侧工件升温极快，而中心堆芯工件即便延长均温时间也迟迟无法达标？
外层 / 表层载荷
工件外侧面直接暴露于炉膛内壁和加热管，视角因子 F 远大于 0。加热源与工件外表面的温差驱动高辐射热流通量，因此外表面能够充分享受辐射带来的升温加成。
堆芯 / 内部载荷
四周完全被邻近同批工件包围。彼此不仅无法“视及”加热源，且相邻工件表面温度几乎一致，相互间的净辐射传热接近于零（ΔT4 → 0）。堆芯工件只能依赖微弱的狭缝对流与固-固接触导热，极易成为热滞后死区。
五、算例实测：恒温箱载荷升温模拟对比
采用实际恒温箱工况参数构建集总热物性模型验证：单块尺寸为 180 × 180 × 80 mm 的 Cr12 模具钢块（单块质量 20.3 kg，换热表面积 0.122 m²），初始温度 25℃，置于 230℃ 恒温热风循环炉中，考察持续加热 2 小时的中心温升数据：
| 流动工况 | 仅计入对流换热 | 对流 + S2S 辐射耦合 | 辐射带来的额外升温增益 |
|---|---|---|---|
| 弱自然对流 (h = 10 W/(m²·K)) | 150.1 ℃ | 216.1 ℃ | +66.0 ℃ （升温速率提升显著） |
| 强强制循环风 (h = 25 W/(m²·K)) | 210.5 ℃ | 227.1 ℃ | +16.6 ℃ （对流占比增加，辐射被稀释） |
工程启示： 对流换热强度越弱，辐射对升温的决定性作用越强。在自然对流箱体中，漏算辐射会导致预测误差高达 60℃ 以上；而在配置高风速循环风机的均温炉中，虽然辐射增益在表层仍有十余度，但内部堆叠件的均匀性仍严重受制于风道组织。
六、STAR-CCM+ 辐射模型选型与配置指南
在 Simcenter STAR-CCM+ 中，内置了数种不同的辐射求解器，在网格规划与计算资源上差异极大：
| 辐射模型 | 适用物理场景 | 计算成本与内存开销 |
|---|---|---|
| 表面对表面 (S2S) | 介质（空气/氮气）完全透明且无参与吸收。工业烤箱、电子设备箱体、电池包模组。 | 适中。核心开销在面片视角因子射线追踪计算；网格重划分需重新计算。 |
| 离散坐标 (DOM) | 半透明介质、含吸收/散射参与性介质（如玻璃退火、含灰烟气）。 | 昂贵。求解多方向输运方程，显存及求解器迭代较慢。 |
| P1 / 参与介质模型 | 大型光学厚度较深的燃烧室、富氧锅炉、辐射烟道。 | 极高。适用于密集微粒工况。 |
S2S 模型在 STAR-CCM+ 中的标准配置流程：
- 物理模型勾选：在 Continuum 的 Physics Models 下激活
Radiation→Surface-to-Surface Radiation，并选择Gray Thermal Radiation（灰体漫辐射假设）； - 表面发射率赋予：逐个检查 Boundaries 下的
Radiation Surface属性。切忌使用全局默认值：氧化钢壁面建议调整为0.8，高反光铝箔或抛光不锈钢调整为0.1 ~ 0.15； - 面片聚类（Patch Clustering）优化：S2S 通过将表面网格单元聚类成辐射面片（Radiation Patches）来计算视角因子。几何面数量过大时，必须合理设置聚类容差与最大面片尺寸，防止视角因子矩阵爆内存。
七、工程复盘：简化模型时“漏算辐射”的工程影响
在许多快速迭代的初期评估中，仿真往往仅开启流动对流与固体导热（纯共轭传热 CHT）。在面对评审质疑“为何未开辐射”时，工程师应当能够进行严密的工程答辩：
工程答辩逻辑：
在紧密堆叠的工件结构中，关注的核心考核指标是堆芯最冷点是否能按时达到工艺温区（如 225℃）。
根据视角因子屏蔽特性，堆芯工件四周视角因子接近于 0，即使开启 S2S，内部净辐射贡献亦基本为零。
因此，“不算辐射”对于堆芯最低温度来说是一项偏向保守的安全边界假设——仿真预测在未达标时，实际产线上堆芯只会稍快或持平，不会劣于仿真。
提示：若后续关注的是“整炉工件的最大温差（温场均匀度）”，则必须开启 S2S 辐射。因为辐射会加速表层升温，进一步拉大表层与堆芯的瞬态温差，此时不开辐射反而会低估热应力与温差风险。
八、CAE 工程师常踩的 5 大“辐射计算坑”
- 高温工况漏开辐射：设备壁温 > 200℃ 时仍只算对流，导致系统升温速度和功率需求被系统性低估；
- 通篇使用默认发射率（0.9 或 1.0）：不同涂层与金属光洁度发射率差异达数倍，必须校对真实实验或材料手册数据；
- 对紧密堆垛盲目寄托辐射：在密集工件缝隙中高估辐射热流，忽略了视角因子自遮挡与同温腔体无净辐射的物理现实；
- 复杂几何暴力求解 S2S：细碎倒角、螺栓、多孔结构全部参与辐射计算，导致视角因子求解阶段耗时失控甚至溢出，建模前必须做几何特征去重（Defeature）；
- 均温绝热封闭腔盲目开辐射：壁面均温的封闭腔内各面 T4 相等，净辐射热流通量几乎为零，开启只会白白消耗网格与求解资源。
九、总结
辐射传热由绝对温度四次方驱动，具有显著的高温突变效应。在 200℃ 以上的中高温工业热设备中，等效辐射换热系数与自然对流同处同一量级。做好热辐射仿真的核心在于“抓实发射率、把准视角因子”。在工程简化与精细化仿真之间，明确边界条件对局部工况的保守性，才能做出既高效又契合工程实际的流体热力学判断。
