天然气在常压下降温至 −162℃ 便会凝结为液态（LNG），体积骤缩至原来的约 1/600。这一物理跃迁让跨洋远运与海量战略储备成为现实，但同时也把一项极其严苛的工程挑战摆在面前：究竟用什么容器，才能长期、安全、超低损耗地锁住这锅“超级冷汤”？全球深冷工程界给出的答案并不唯一。本文通过系统剖析陆上三种主流储罐与远洋船舱的结构形态，全景拆解其背后的工程取舍与保冷内核。
工程本质：LNG储存的真正敌人不是“压力”，而是“温差”

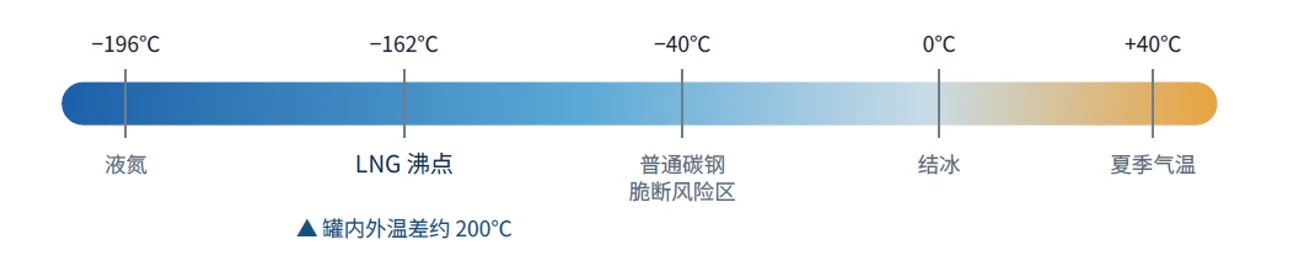

许多非工程人员常误以为大型 LNG 储罐是高压容器。实际上，绝大多数大型 LNG 陆上储罐和船舱均为常压储存，设计表压通常仅在 10～30 kPa 之间（相当于仅高出大气压一层楼水柱的负荷）。工程设计的终极矛盾，完全聚焦在 超过 180℃~200℃ 的巨大内外温差 所引发的链式反应：
1. 低温冷脆与极端选材
普通碳钢在 −50℃ 以下便会丧失冲击韧性，发生灾难性“冷脆断裂”。唯有 9% 镍钢（9Ni）、304L/316L 奥氏体不锈钢、特种铝合金及耐低温复合绝热材料，才能在此温区维持稳定的力学塑韧性。
2. 剧烈冷缩与热应力释放
一个直径达 80 米的金属内罐，从常温预冷至 −162℃ 时，其周长会缩短数十厘米。结构构造必须预留出允许金属自由滑移和均匀收缩的容差空间，否则产生的热应力足以撕裂焊缝。
漏热与蒸发率（BOR）：保冷系统再精密，也无法违反热力学第二定律彻底杜绝热量渗入。液体持续微量吸热汽化形成的产物称为蒸发气（BOG，Boil-Off Gas）。行业用日蒸发率（BOR，%/天）作为核心评判标准：
以一座典型的 16 万立方米 陆上 LNG 全容储罐为例：若设计 BOR 为 0.05%/天，意味着每天约有 80 m³ 液体汽化，膨胀为约 3.5 万标准立方米天然气——这足够供应一个中型居住小区连续使用数天。因此，“降低 BOR”在深冷工程中不是学术追求，而是每一天都在计算的真金白银与本质安全。

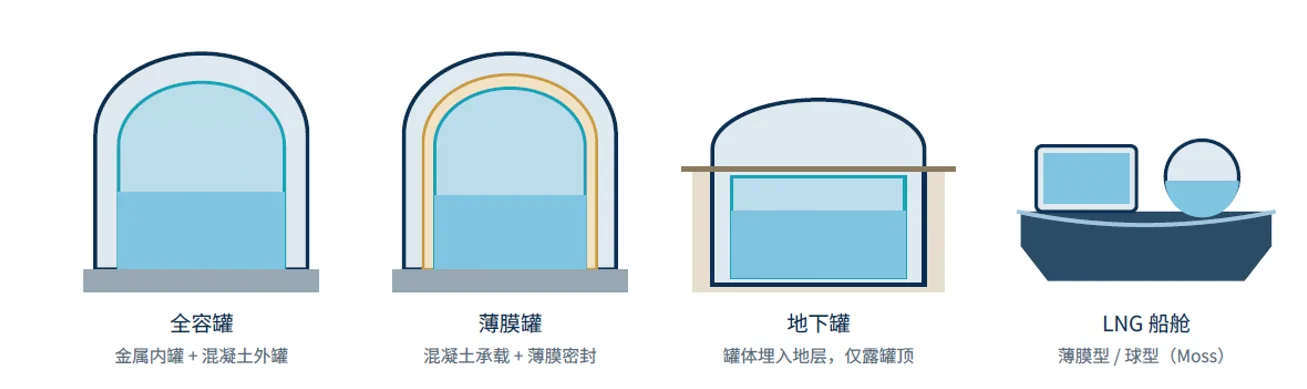

二、 四种技术路线全景对比
围绕“如何承受荷载”与“如何阻隔冷量”，全球形成了陆上三大固定存储罐型与穿梭大洋的船用货舱体系：
| 方案类型 | 主要结构形式 | 典型单罐容积 | 日蒸发率 (BOR) | 主要应用场景与特点 |
|---|---|---|---|---|
| 地上全容罐 (Full Containment) | 9% 镍钢内罐 + 预应力混凝土外罐 + 珍珠岩/弹性毡夹层 | 16万 ~ 27万 m³ | ≤ 0.05% | 国内沿海大型接收站绝对主力，双层独立屏障，安全距离小 |
| 地上薄膜罐 (Membrane Tank) | 波纹不锈钢薄膜主屏障 + 混凝土刚性外壳 + 承压保冷砖 | 16万 ~ 20万+ m³ | ≤ 0.05% | 省去数千吨镍钢，空间利用率高，现场精密手工焊缝量大 |
| 地下罐 (In-ground Tank) | 深井地连墙 + 混凝土底板 + 绝热层 + 薄膜/金属内衬 | 10万 ~ 20万 m³ | ≤ 0.07% | 日本高地震烈度与高密度港区首选，抗震极佳，土建昂贵 |
| 海上LNG船舱 (Ship Cargo Tank) | 薄膜型（NO96 / Mark III）或 独立球罐（MOSS型） | 17.4万 ~ 27万 m³ | 0.08% ~ 0.15% | 承受长周期海上颠簸与严重液体晃荡冲击，BOG通常作为航行燃料 |
三、 全容罐：陆上能源基建的“绝对压舱石”

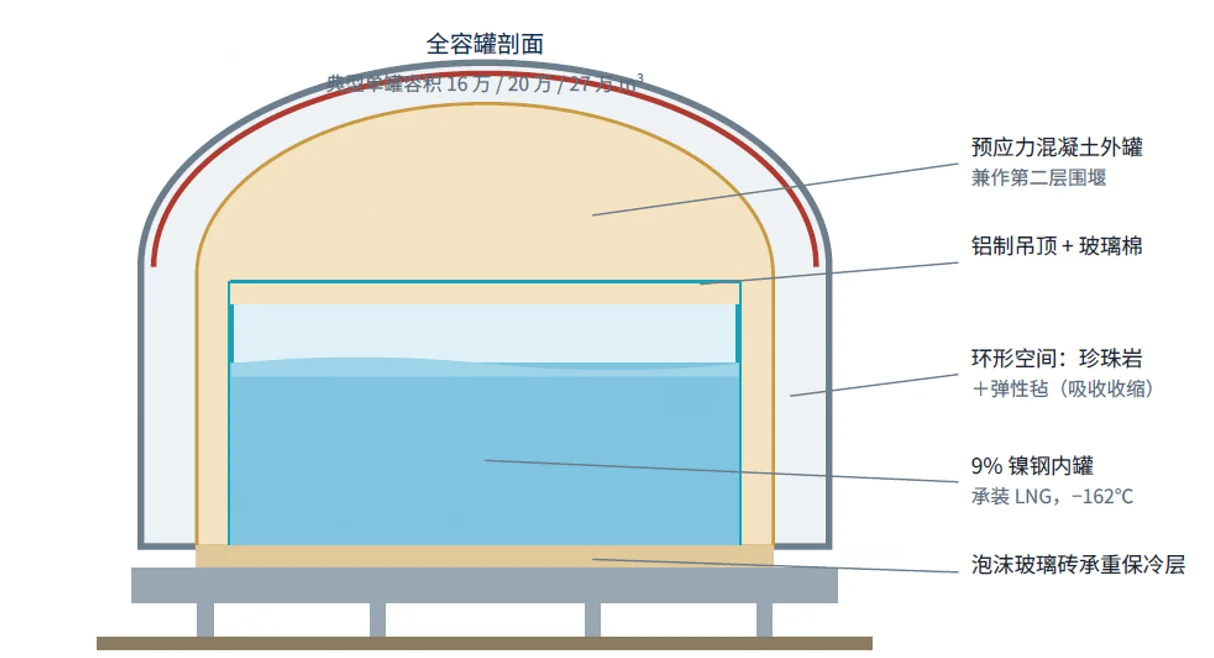

在我国沿海各大型 LNG 接收站所看到的白色巨型圆柱群，几乎清一色属于全容罐（Full Containment Tank）。其工程精髓在于双层独立容纳机制：
- 主容器（内罐）：采用厚度达数十毫米的 9% 镍钢板对缝全熔透焊接，只承受 LNG 液体的重力与静压，无固定顶盖；
- 次容器（外罐）：由大体积预应力钢筋混凝土筒壁与混凝土球形穹顶构建，内侧挂设碳钢气密气道衬板。外罐的设计标准极为严苛——一旦内罐发生完全破裂泄漏，外罐必须能在承受超低温瞬时冷冲击的同时，完全兜底内部全部低温液体并封存气化气体；
- 夹层保冷体系：内外罐之间预留约 0.8～1.0 米的环形空间，填充疏水膨胀珍珠岩。为解决内罐降温产生的径向冷缩收缩量，内罐外壁必须连续悬挂超低温专用弹性毡（Resilient Blanket），伴随内罐形变自适应压缩与回弹，彻底防止珍珠岩粉体沉降将内罐壁“抱死锁牢”。
根据 EN 14620 与 GB 51156 规范，全容罐由于防泄漏风险等级最高，对站区外边界的安全防火间距要求极小，成为土地成本高昂的港区首选。目前我国已从 16 万方迅速迭代升级，批量投运 20 万方乃至 27 万方 级超大型全容储罐，稳居世界第一梯队。
四、 薄膜罐：将“结构受力”与“介质密封”彻底解耦

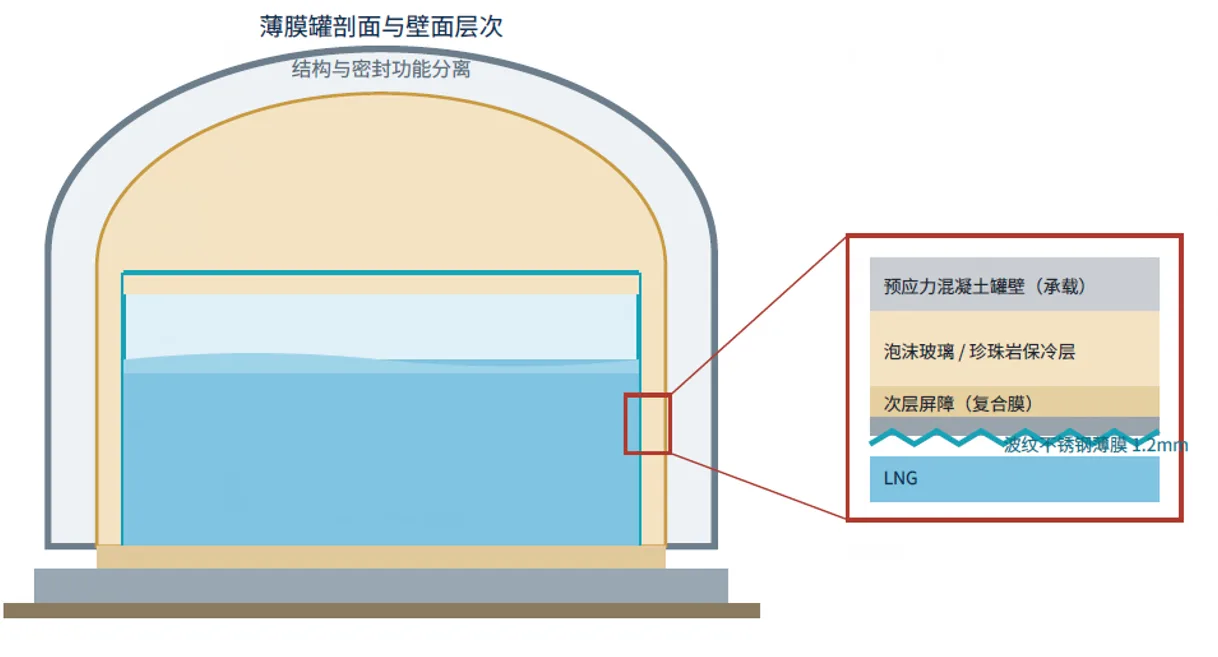

薄膜罐（Membrane Tank）的思路更偏向结构轻量化：既然混凝土外罐本身就是坚固的刚性体，何必再耗费巨量高价合金钢去造一个自立式内罐？
- 1.2 mm 波纹薄膜的力学哲学：直接与液体接触的内层仅为厚约 1.2 毫米的特种不锈钢薄板（如 304L）。其表面经特种模压成正交十字波纹，宛如手风琴风箱，在深冷收缩时仅靠波纹开合吸收热形变，本身几乎不产生有害结构应力；
- 刚度全靠外壳传递：液体产生的静液压通过背面高密度保冷层（如刚性聚氨酯泡沫、泡沫玻璃或增强绝热箱）直接平稳传递给混凝土承压外罐；
- 优势与软肋：单罐可削减数千吨 9Ni 钢材，抗金属大宗周期波动，空间净有效容积增加近 10%；但弱点在于现场需要焊接成千上万延米的精密薄膜焊缝，所有焊口均需 100% 严苛的氦质谱检漏，建造精度与维护技术壁垒极高。
五、 地下罐：用深厚地层构筑隐形防御井

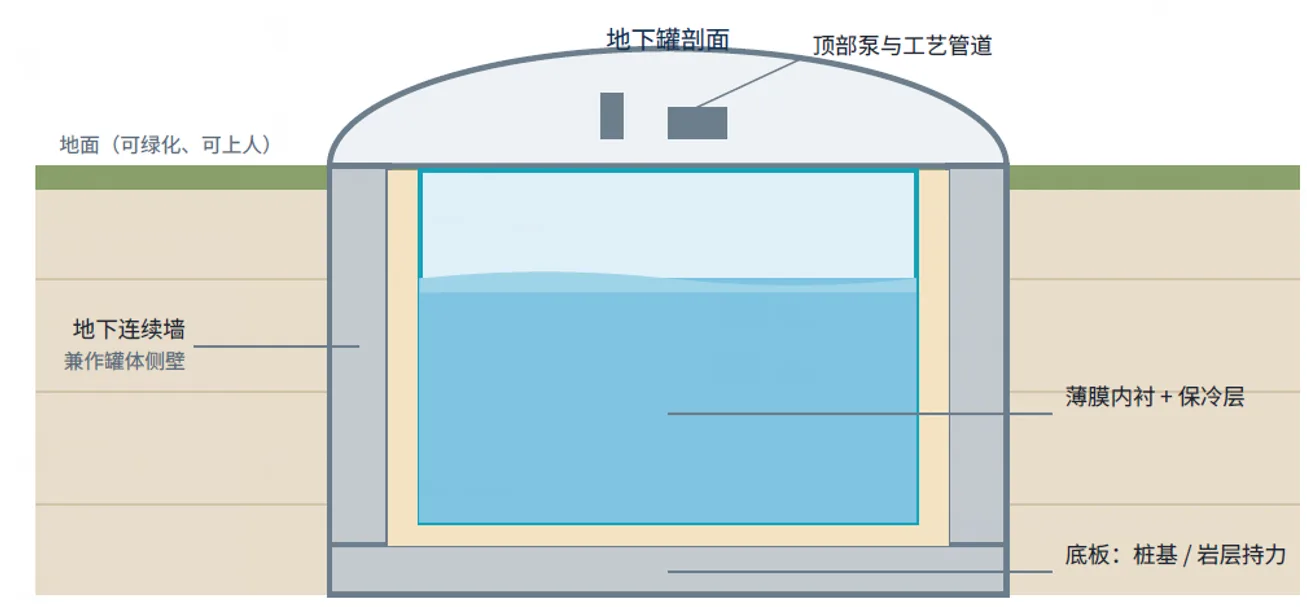

由日本率先规模化应用的地下罐（In-ground Tank），是人口稠密、抗震要求苛刻的极高约束环境产物。罐体深埋于地下，地表仅露出混凝土圆顶，甚至能在上方覆土建造绿化广场：
工程利弊权衡：储罐随地基同步晃动，在强烈地震波下不会产生地上高罐的鞭梢放大效应；即便万一出现恶性裂损，低温液体也被彻底约束在坚硬的地井之内。但代价是极高昂的地下连续墙土建工期与成本，且长期低温会导致底板周围土壤中的孔隙水持续冻结引发“冻胀隆起”，通常罐底基础需长年铺设地下加温电缆或排管，运行维护能耗较高。
六、 LNG 船舱：在巨浪颠簸中迎击“液体晃荡”
陆上储罐坐落在坚固的桩基之上，而远洋 LNG 运输船的货舱则要在茫茫大洋的风浪中往复颠簸 20 年以上。这让船舱设计多出了两个致命约束：
船舱三大独特工程边界：
- 晃荡冲击（Sloshing）：当航行遭遇海浪涌动，不完全装载状态下的液位会产生剧烈奔涌冲击波，拍击舱壁压力可达数十巴。薄膜系统必须由高强度复合胶合板、玻璃纤维与特种微孔阻隔层提供强力力学支撑；

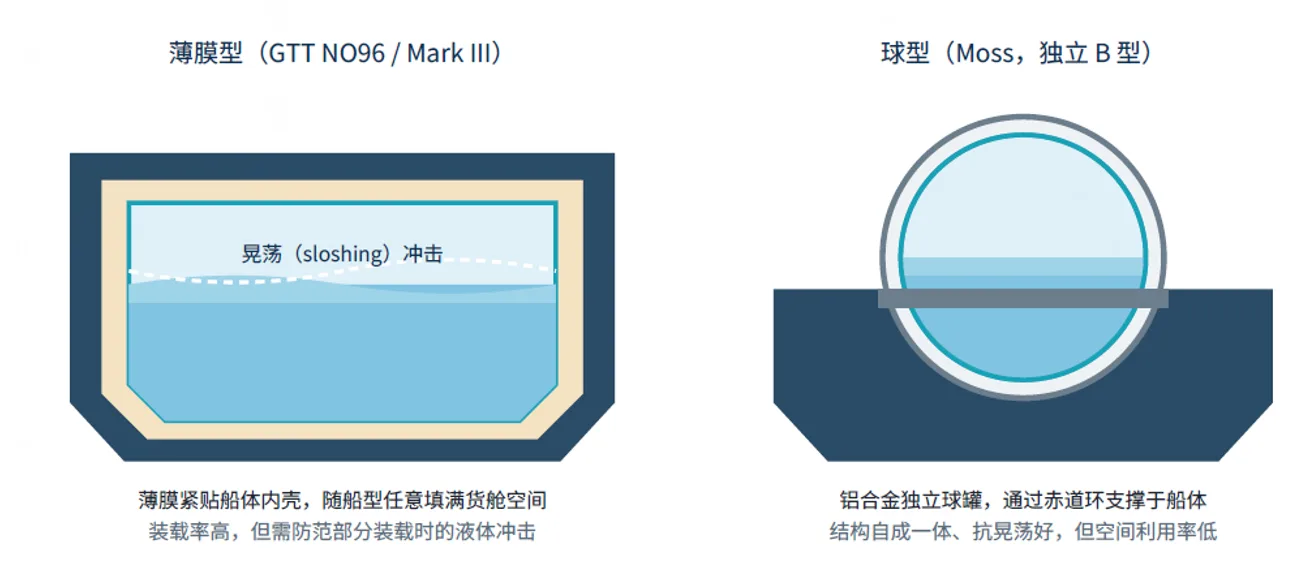

- 型线利用率：早期球型舱（MOSS型）甲板高耸隆起，迎风面积大且装载率低；当今主流 17.4 万至 27 万方主力新造船普遍转向 GTT 薄膜型（如 NO96、Mark III Flex），严密贴合船体内部多棱角空间；
- BOG 动力循环：船舱受结构容积限制，保冷层厚度无法像陆上那样堆砌到 1 米厚，BOR 通常在 0.08%~0.15%/天。海运工程师巧妙地将自然挥发的气体送入双燃料主机（WinGD X-DF 或 MAN ME-GI）充当主推进动力，变损耗为动能。
七、 核心保冷体系演进：压降 BOR 的关键工程底牌
不论哪一种储罐形式，控制热桥泄漏与抑制 BOR 的核心落脚点，始终在于保冷材料与系统结构工程设计。随着陆上单罐突破 27 万方以及对全生命周期能效的追求，深冷保冷体系正在经历重大材料迭代：
- 超低温专用弹性毡（Resilient Blanket）：全容罐环形间隙内壁的关键缓冲层，需具备优异的抗疲劳回弹性与超低导热性，在 −162℃ 循环工况下长周期保持弹性，严防膨胀珍珠岩沉降挤压内罐；
- 聚异氰脲酸酯（PIR）深冷复合系统：具备高闭孔率、优异尺寸稳定度及突出的阻燃等级，作为保冷管托、罐底承重砌块以及阀门管道绝热保冷的核心基材；
- 金属真空绝热板（VAP）与深冷纳米复合材料：针对空间极度受限的高热通量区、泵井穿透件及管道冷桥节点，依托纳米微孔与超强真空度，实现仅为常规保冷材料 1/5 导热系数的低导热阻隔。
八、 总结与工程选型逻辑：因地制宜的能效抉择
综上所述，LNG 储罐并没有放之四海而皆准的“最优解”，只有与项目边界最为匹配的“工程权衡”：
- 地价高昂、港区安全间距受限、抗震设防极严：若常规方案无法通过安全间距强审，地下罐是破解用地死局的特种工程解；
- 陆上大型枢纽接收站、追求本土成熟供应链与长寿命可维性：地上预应力混凝土全容罐依旧是当下最为稳妥可靠的基石选择；
- 单罐容积超 20 万方、渴望压降镍金属原料采购成本：薄膜罐具有明显的材料省减优势，但高度依赖高素质现场焊接与特许资质；
- 大洋远洋冷链周转：薄膜型 LNG 船舱配合双燃料低速机燃烧闭环，牢牢占据现代海运霸主地位。
