常见亲水、疏水官能团总结！

说明：本文主要介绍常见亲水、疏水官能团分别有哪些，以及它们怎样通过氢键、电荷、水化层、链端取向和低表面能改变材料润湿状态。

常见亲水和疏水官能团分别有哪些？

亲水官能团大多含有O、N、S、P等杂原子，常见的亲水官能团包括羟基-OH、羧基-COOH、羧酸盐-COO^–、氨基-NH₂、铵盐-NH₃⁺、酰胺-CONH₂、醚氧-C-O-C、羰基-C=O、磺酸盐-SO₃^–和磷酸盐-PO₄^3-。它们能向水分子提供氢键位点、偶极作用或离子水化位置。

疏水端基多由低极性碳氢链、含氟链、含硅甲基端或芳香碳面构成，常见包括甲基-CH₃、长烷基-C_nH_2n+1、氟碳链-CF₂/CF₃、硅氧烷甲基端-Si-CH₃、苯环、石墨化碳面和聚四氟乙烯外层。它们缺少稳定氢键位点，水分子在外侧停留时间较短。

材料最外侧几纳米决定水分子接触到的对象。氧化物表面常见M-OH、M-O^–和吸附水，碳材料边缘常见-COOH、C=O和C-O-C，高分子膜外侧常见酰胺、醚氧、烷基链或含氟链。

同一个固体骨架外侧换成不同端基后，水分子停留时间、吸水量和界面电位都会改变。亲水端基给出结合位点，疏水端基减少结合位点，混合外层会形成亲水斑块和低能斑块。

亲水基团靠哪些位点留住水？

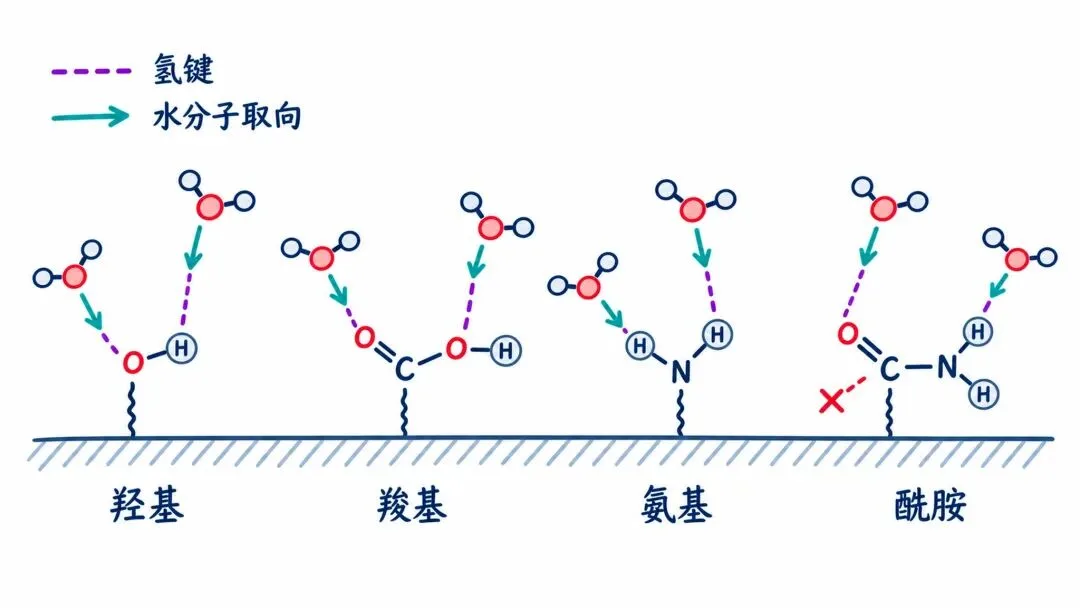

羟基既能提供H，也能用O接受水分子的H，硅醇、金属羟基和醇羟基容易形成双向氢键。羧基含有羰基氧和羟基氢，酰胺含有C=O和N-H，氨基可与水分子形成N-H···O或O-H···N相互作用。

醚氧、酰胺和羰基不带固定电荷，但局部偶极能让水分子产生取向。聚乙二醇链段、聚酰胺膜和聚酯表面的吸水量、膜厚和链段间距都会随水化改变。

纤维素、聚乙烯醇、壳聚糖和聚酰胺的吸水差异，来自羟基、氨基、酰胺和醚氧数量，也来自链段间距、结晶区比例和水分子可到达的自由体积。

羟基密集的纤维素容易在纤维表面形成水化层，聚乙烯醇薄膜会因羟基和水分子配位而软化，聚酰胺反渗透膜中的酰胺位点则影响盐水靠近膜表面的方式。

把常见的亲水和疏水官能团放进材料外侧结构中看，会更容易分清来源：纤维素外侧以-OH为主，尼龙外侧有-CONH-和烷基链，聚醚链段以-C-O-C-给水分子定位，氧化碳材料靠边缘-COOH和C=O吸水。名称相同的基团若被埋在结晶区或被链段覆盖，对水的贡献会显著减弱。

疏水端基靠哪些外层少留水？

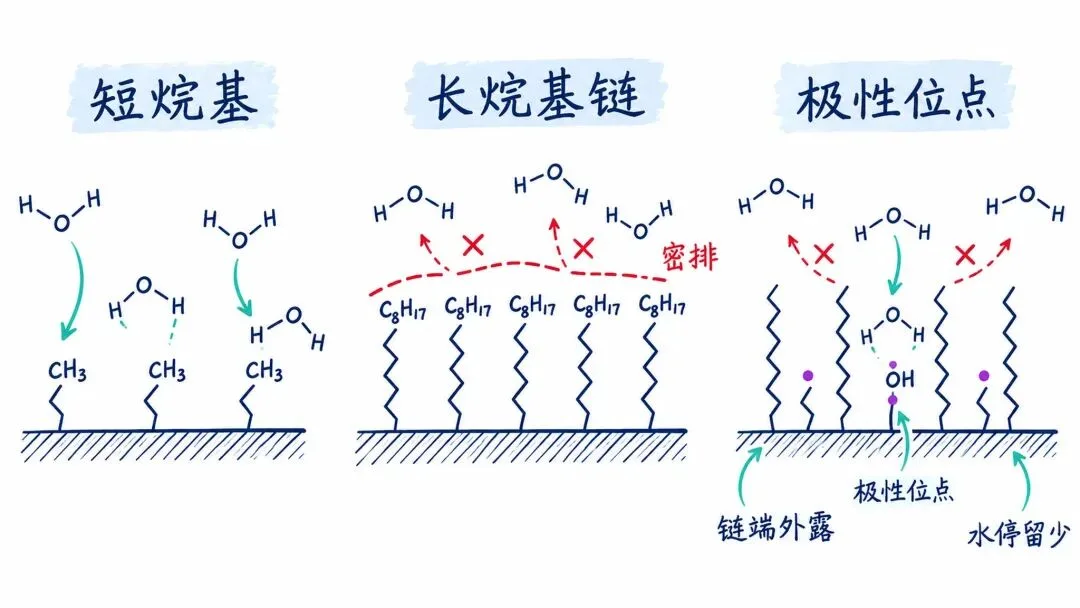

甲基和长烷基链以C-H外层接触水，极性弱，氢键位点少。链长、接枝密度和链端朝向会改变水分子接触到的外侧区域，长链密排后会覆盖下面的羟基、羧基或氧化物位点。

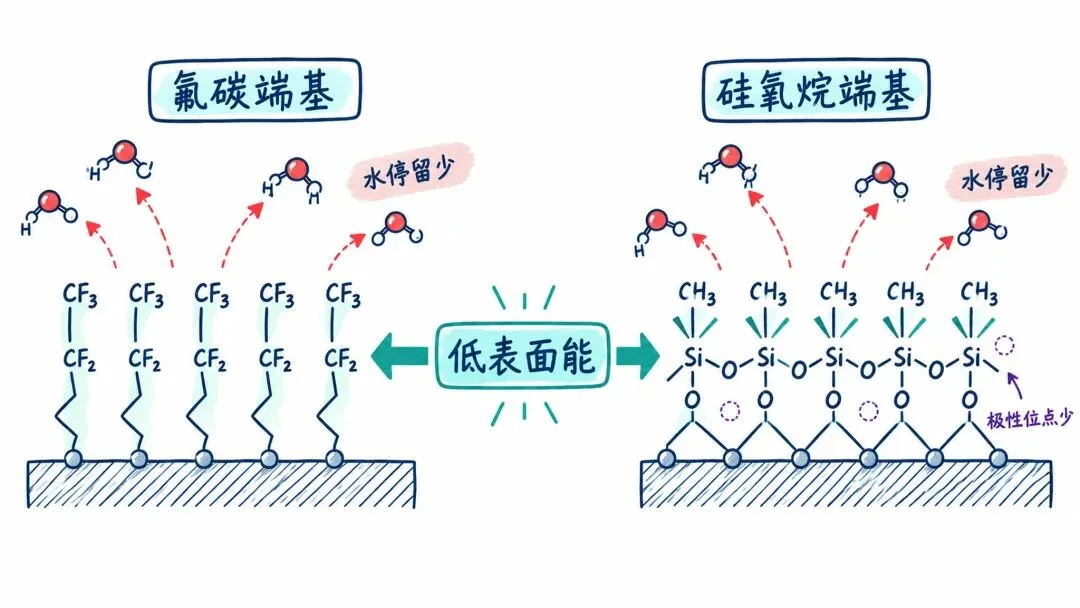

Si-O骨架在硅氧烷材料中常被甲基端覆盖，水分子接触到的主要是有机端基。氟碳链和聚四氟乙烯外层含有大量C-F键，外侧电子云紧密，水分子难以形成稳定氢键。

聚烯烃、含氟膜、甲基硅烷层和氟硅涂层在水中停留的结合位点少，水化层薄，油相、空气或气泡更容易占据外侧区域。

低极性端基密排时，水分子接触到的主要是C-H、C-F或Si-CH₃外层。即使下方骨架含氧或含硅，外侧链端仍会决定水分子能否停在表面附近。

疏水材料内部仍能含氧或硅，关键在于外侧是否被低极性端基盖住。聚丙烯、聚乙烯和烷基硅烷层主要暴露C-H端，含氟聚合物主要暴露C-F端，聚二甲基硅氧烷主要暴露Si-CH₃端。

在写的时候，端基要写到水分子能接触的外层：-OH、-COO^–、-SO₃^–、-CH₃、-CF₃位于链端、侧链、孔壁或颗粒边缘，对吸水、分散和黏附的影响不同。

亲水官能团怎样形成水化壳？

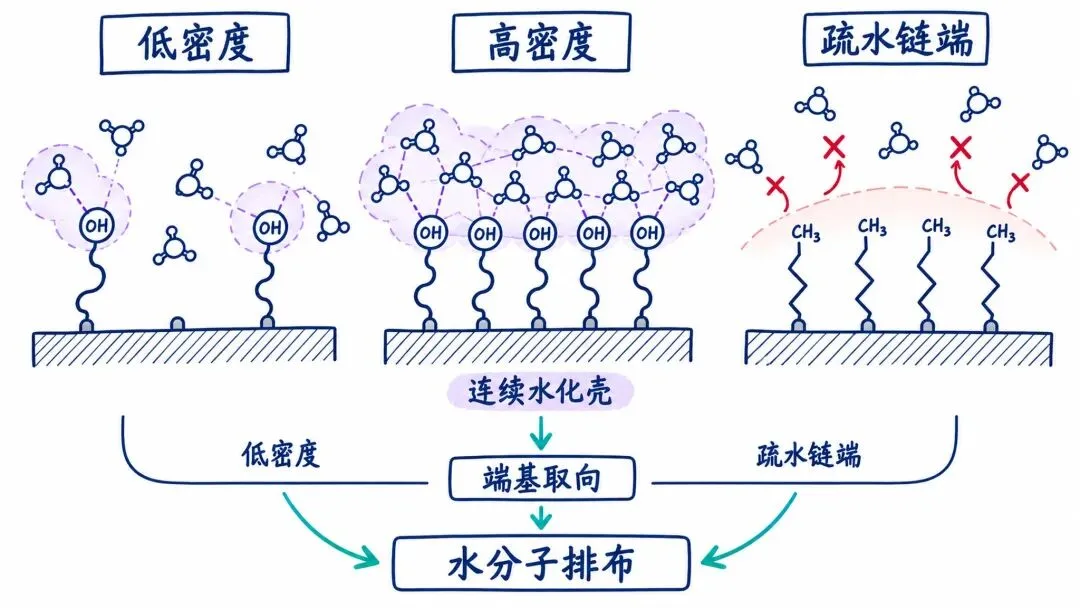

亲水表面由官能团名称、端基数量、相邻距离、取向、解离状态和孔壁空间一起决定。低密度羟基形成孤立吸水点，高密度羟基或羧酸盐能连成连续水化壳。

表面-OH、-COOH、-CONH₂和-C-O-C增加时，FT-IR中的O-H、C=O、N-H和C-O振动会变化，XPS中的C-O、C=O、O-C=O和O 1s组分也会随外侧端基而改变。

同一水滴形态背后，对应的端基组合差异显著。有的样品靠羟基形成薄水化层，有的样品靠带电羧酸盐形成厚水化层，吸液质量和界面电位会给出不同信号。

多孔氧化硅、氧化铝和二氧化钛表面含有大量M-OH，孔径越小，水分子越容易受到孔壁羟基影响。孔壁亲水时，毛细吸水增强，孔内离子和小分子扩散也会改变。

判断水化壳厚薄时，要把官能团数量和空间距离结合到一起看。相邻-OH距离较近时，水分子能在两个位点间架桥；羧酸盐附近有反离子时，水分子会围绕电荷形成更厚外层；醚氧分散在柔性链段上时，水化会跟随链段摆动。

带电端基怎样吸引水和反离子？

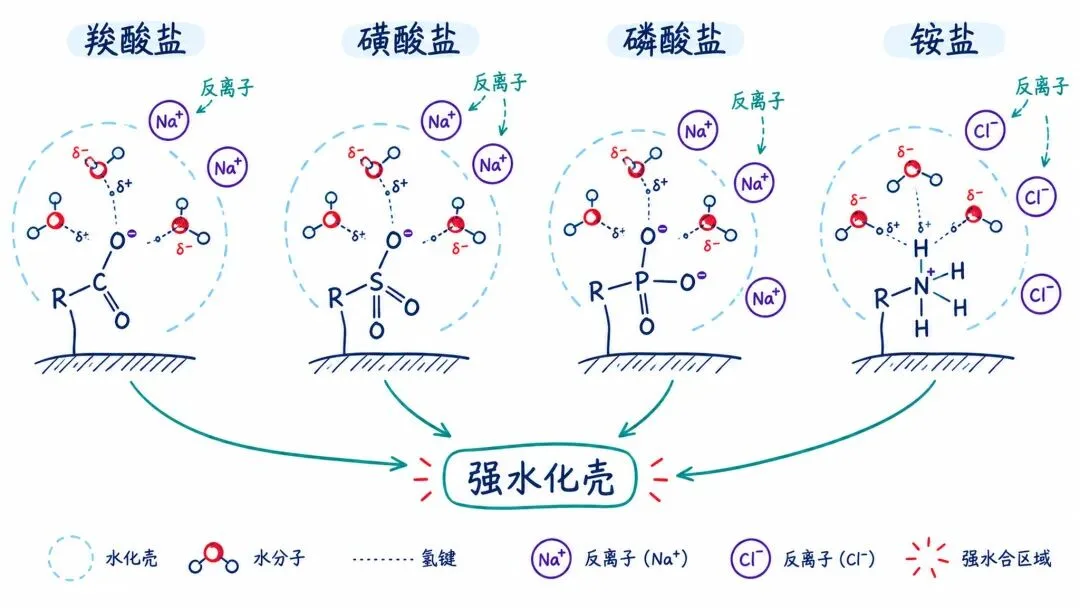

羧酸盐、磺酸盐、磷酸盐和铵盐带有固定电荷，水分子偶极会围绕电荷方向排列。Na⁺、H⁺、Cl^–等反离子分布在外侧水化层中。

磺酸盐和季铵盐常见于离子交换膜、水凝胶和分离膜，能提供稳定的离子水化位点。水化层和离子吸附会在同一外层出现，羧酸盐和磷酸盐还能与金属离子配位。

带电端基过多时，聚合物膜会吸水膨胀，孔道尺寸、链段活动和机械模量都会改变；带电端基过少时，水化区域被切断，离子迁移和液体浸润会下降。

羧酸盐水凝胶在碱性水中带负电，铵盐聚合物在酸性水中带正电，磺酸盐离子交换膜在水中维持较厚水化层。端基电荷越集中，反离子分布越靠近外侧水化区。

表面处理怎样更换外侧端基？

甲基、长烷基或氟碳端基覆盖率会随硅烷化、氟硅烷接枝和烷基接枝升高。氧化、臭氧、紫外、酸洗和等离子体处理会提高-OH、-COOH、C=O等极性端基比例。

pH会让羧基、氨基和磷酸基切换电荷形态。-COOH在碱性水中转为-COO^–，-NH₂在酸性水中转为-NH₃⁺，水化壳厚度和表面电位随溶液环境改变。

等离子体处理后的聚烯烃初期含羟基、羰基和羧基，吸水能力升高；热老化或链段回转会让低极性链段重新占据外侧，接触角和吸水量会随储存时间漂移。

硅烷化能把氧化物表面的M-OH换成有机硅烷端基，端基为氨基时外侧偏亲水，端基为甲基、辛基或氟碳链时外侧偏疏水。接枝层过厚时，孔口尺寸和粗糙纹理也会改变。

亲水端基和疏水端基共存时怎样表现？

真实材料外侧常由亲水位点和疏水链段共存。面积比例和空间分布决定水分子停留位置，氧化碳材料可含羟基、羧基、羰基和石墨化区域，高分子膜可含酰胺、醚氧和烷基链。

亲水斑块会吸附水分子并形成水化层，低能斑块会减少水停留。若亲水斑块彼此接近，水化区连成连续网络；若疏水链段密排，水分子会停在少数缺陷或边缘位置。

石墨烯基面、热解碳和芳香聚合物在干燥状态下偏疏水，边缘氧化或含氧缺陷增加后，水分子会集中在边缘和缺陷附近；片层堆叠越紧，水越难穿过层间缝隙。

碳黑、石墨烯和碳纤维表面常见石墨化区域与含氧缺陷并存。氧化处理会提高-COOH和C-O比例，含氟处理会提高C-F比例，两类端基会把水分子分别引向缺陷区或排向低能区。

粗糙表面还会放大端基效果。亲水粗糙外层会让水沿孔壁铺展，疏水粗糙外层会把空气留在纹理中；若纹理顶部是氟碳链，纹理底部是氧化物羟基，水滴看到的会是一组互相竞争的外侧位点。

不同材料里怎样判断？

粉体分散中，羧酸盐、磺酸盐和磷酸盐会提高颗粒表面电荷，水化壳变厚，静电排斥增强。长烷基或氟碳接枝会减少水化点，颗粒更容易停在油相或空气界面。

电极和分离膜中，亲水端基提高电解液浸润和离子水化，疏水端基帮助气泡脱附或降低水污染。两类端基按区域分布时，界面会呈现水相停留区和气相释放区。

生物医用材料常用羟基、羧基和聚醚链段降低蛋白吸附，也会用长烷基或氟碳端基降低水黏附。细胞黏附、血液接触和抗污涂层对外侧水化壳厚度有不同材料要求。

催化电极表面若含羟基、羧酸盐或磺酸盐，电解液更容易润湿孔壁；若含氟碳链或硅氧烷低能端基，气泡脱附更快。亲水区和疏水区的面积比例会改变反应物、离子和气泡的空间分布。

表征信号怎样对应亲水和疏水端基？

吸液质量和QCM-D记录水化质量，FT-IR记录O-H、C=O、N-H、S=O和P-O振动。XPS分辨C-O、C=O、O-C=O、C-F和Si-C组分，Zeta电位记录带电端基外侧的滑移面电势。

提高电解液浸润时，可增加羟基、羧酸盐、磺酸盐或聚醚链段；降低水黏附时，可提高甲基、长烷基、氟碳或硅氧烷端基覆盖率。酸碱环境、盐浓度和老化时间会改变最终外侧状态。

若样品表面出现C-O升高、O-H吸收增强和吸液质量增加，外侧亲水位点数量大多升高；若C-F、Si-C或长烷基信号增强，水化质量下降，低能端基覆盖率大多升高。
