电池热失控最危险的地方，从来不只是单个电芯失效。真正难处理的是连锁反应——热失控传播。
一个电芯发生内短路、副反应加速、排气和剧烈放热后，热量会通过壳体、极耳、汇流排、模组框架、空气间隙、冷板以及喷射气流迅速向外传递。邻近电芯一旦被持续加热到危险温度区间，就可能被拖入失控状态。

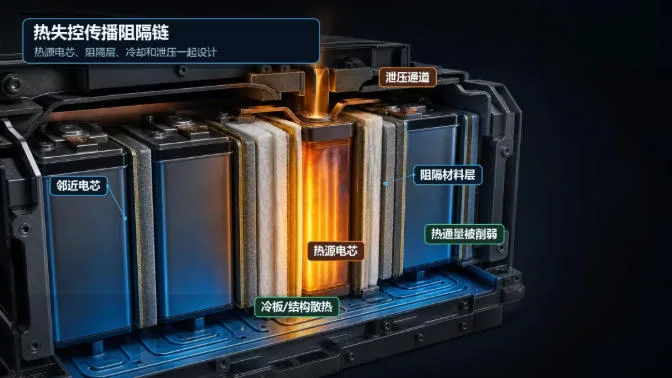

热失控阻隔材料的核心任务，就是把热源电芯与邻近电芯之间的“热量接力”切断，尽可能降低旁边电芯被牵连的概率。它拦截的是热通量、热辐射、火焰喷射、热气流和导热通道；它争取的是报警、降功率、断高压、泄压、消防和人员撤离的时间窗口。
阻隔材料不是万能防火墙
很多宣传习惯把阻隔材料描述成“电芯之间加一道防火墙”。这个说法容易产生误解。
电池包内部空间极度受限，阻隔材料既不能无限厚，也不能无限重。它还必须同时面对振动、压缩、热循环、吸湿、粉化、装配公差、冷却结构、维修拆解以及长期老化。真正能进入动力电池包或储能系统的阻隔材料，必须在安全性能、重量、体积、成本和制造一致性之间完成取舍。
一块材料导热系数再低，也不等于它适合放进电池包。材料一旦装入，可能挤占电芯间距、改变模组压紧力、干扰正常散热路径，也可能在长期振动中掉粉、变形或失去贴合。热安全从来不是单点材料性能，最终看的是整包结构能否扛住真实传播工况。
传播路径比材料名字更重要
热失控传播有几条典型路径，选材料前必须先画清这些路径：
- 壳体接触导热
电芯间距很小，中间如果只有薄垫片或空气间隙，热量会直接从热源壳体传到邻近壳体。方形、刀片、软包电芯的接触方式和压缩状态不同，阻隔材料的位置与厚度设计也必须相应调整。 - 极耳与汇流排导热
电连接件本身要求高导电、高可靠性，但金属件同时也是高效热通道。热量可沿极耳、连接片、汇流排和螺栓结构快速扩散到邻近区域。 - 高温气体与颗粒喷射
电芯泄压时会喷出高温气体、颗粒和可燃组分。如果只关注平面导热系数，容易低估喷射冲刷、火焰穿透和局部烧蚀的影响。 - 冷板与结构件传热
冷板在正常工况下负责散热，异常工况下却可能参与热量重新分配。阻隔材料不能只夹在电芯侧面，还要与底部冷却、模组框架、上盖泄压通道协同设计。
因此，选阻隔材料之前，先画传播路径图，比先背材料名称更有价值。
几类常见材料的边界与适用场景
气凝胶-导热系数低、密度低、隔热能力强，适合在有限空间内降低电芯间热传递。但气凝胶毡或复合片必须重点关注掉粉、压缩回弹、机械强度、吸湿、封装边缘以及量产一致性。
云母片-更偏电绝缘与耐高温屏障。耐热、阻燃、电绝缘性能出色，常用于电芯间、模组间或高压区域隔离。但云母本身并非柔软缓冲材料，脆性、贴合性、冲击和边缘处理都需要配合结构设计。
陶瓷纤维、玻纤与硅酸盐类-耐高温能力突出，能在火焰或热气流冲刷下提供屏障。常见问题是粉尘、脆化、压缩形变、加工洁净度和封装防护。
相变材料（PCM）-通过吸收潜热缓冲温升，适合削峰和延缓升温。但潜热一旦耗尽，后续仍需依靠导热、散热和隔热结构接住。若导热过差，热量可能在局部堆积；若可燃性、泄漏和老化处理不当，反而引入新风险。
膨胀型防火材料-高温下形成炭层或膨胀层，适合应对火焰、热气流和局部喷射。但膨胀方向、倍率、反应温度、残炭强度和空间约束必须充分验证——电池包内没有多余空间让材料随意膨胀。
真正可靠的方案，往往走向薄层复合：隔热层负责降低热流，耐火层负责抗冲刷，绝缘层负责高压安全，结构件负责固定与泄压方向引导。
热失控传播阻隔材料的核心任务，是降低热源电芯向邻近电芯传递的热通量，同时配合泄压通道、冷却板、模组结构和 BMS 策略，争取处置时间。材料层本身需要同时满足隔热、耐火、电绝缘、压缩回弹与长期可靠性要求
为什么不能只看导热系数
很多材料介绍把导热系数放在第一行。导热系数固然重要，但电池热失控传播绝不是稳态保温箱实验。
真实工况中，热源温度上升极快，时间尺度短，热流方向复杂，并伴随排气、喷射、火焰、颗粒、结构变形和压力变化。评价阻隔材料需要更立体的指标体系：
- 耐温与烧蚀性能：高温下能否保持形状，表面是否开裂、粉化、收缩或穿孔。
- 压缩后的实际性能：电池包内材料通常被夹紧，压缩后厚度、孔隙率、接触热阻和回弹都会变化。实验室蓬松状态的数据不能直接等同于整包有效性能。
- 电绝缘安全：热安全材料不能只防热，还必须避免高压风险。热失控后，电解液、金属颗粒、碳化残留和冷却液都可能改变绝缘状态。
- 烟气与副产物：材料被烧蚀后释放的气体、烟密度以及是否腐蚀金属或电子件。
- 制造与长期稳定性：能否模切、贴装、自动化装配；边缘是否掉粉；运输与振动后是否移位；长期吸湿后性能是否衰减。
最容易被忽略的矛盾：阻隔与散热“打架”
正常工况下，电池希望散热越顺畅越好；异常传播时，电池希望热量不要传给邻近电芯。这两个目标天然冲突。
阻隔材料放多了，日常散热可能变差；放少了，传播抑制能力不足。材料太软，装配与支撑出问题；太硬，电芯膨胀和夹紧力难以处理。太厚，能量密度和空间利用率下降；太薄，热屏障时间不够。
优秀的热安全设计，不是把电池包做成保温杯。更合理的思路是：正常工况下让热量走该走的冷却路径，异常工况下让热量不要沿最危险的路径扩散。这需要把阻隔材料、冷板、泄压方向、模组间距、传感器位置和控制策略作为一个系统来设计。
看阻隔材料，别只看“耐温多少度”
更要看：整包传播实验、热源触发方式、压缩状态、耐火烧蚀、电绝缘、掉粉吸湿、老化以及冷却/泄压协同效果。
以后看到材料新闻或供应商资料，建议先问六个问题：
- 测试对象是单片材料，还是整模组/整包传播实验？
- 热源条件是什么——加热片、针刺、过充、外短路，还是实际电芯触发热失控？
- 评价指标是温升、延迟时间、邻近电芯是否触发，还是满足法规报警窗口？
- 材料压缩后还有多厚，装入包内后接触状态是否稳定？
- 是否同步验证了耐火、电绝缘、烟气、掉粉、吸湿、振动和老化？
- 它与冷却系统、泄压路径、BMS 预警策略是否形成联动？
把这些问题问清楚，就能分清“材料样品”“模组方案”和“可量产系统”之间的真实差距。
热失控传播阻隔材料的价值，不能靠“耐 1000 ℃”这种单句来判断。它真正要证明的是：当一个电芯已经失控，旁边的电芯能否少吸一点热、晚一点到达危险温度，甚至不进入连锁失控。
电池热安全真正争取的是系统反应时间。阻隔材料能否成为关键零件，就看它能不能把这段时间真实、稳定、可量产地抢出来。
