大家晚上好！做材料合成还在为“怎么把薄膜镀上去”、“怎么让纳米结构长出来”头疼？别再只会调溶液配比了！今天小编带大家盘一下实验室里最硬核的“气相镀膜大法”——CVD到底是啥！搞懂它，半导体、催化剂、涂层全都能拿下！

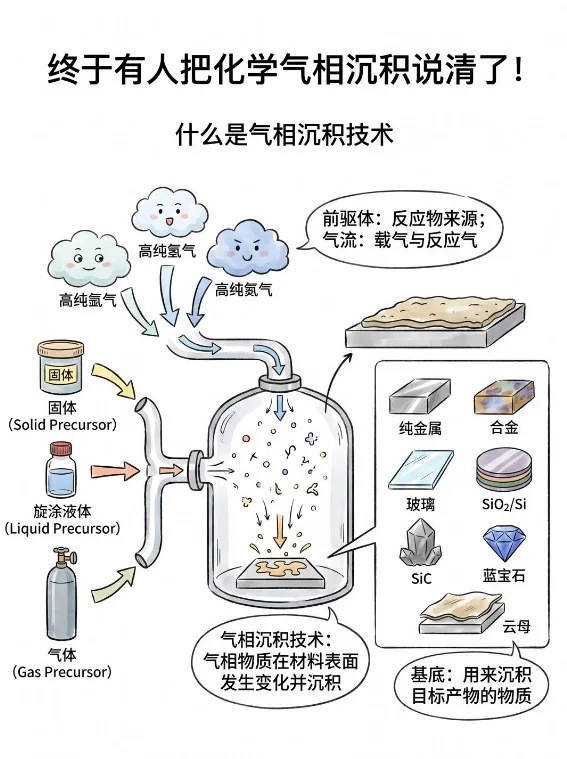

什么是CVD？

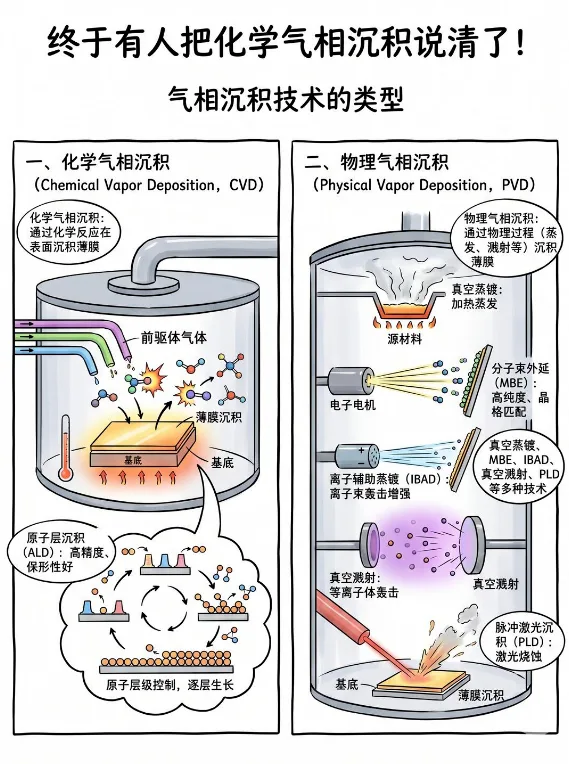

简单说，就是化学气相沉积是将挥发性的前驱体通入到反应区域附近产生化学反应，反应副产物被运输远离沉积区域，生成非挥发性的材料并在衬底表面扩散生长的过程。这与物理气相沉积从固体材料或者溅射靶材产生材料的转移过程不同。
- 核心特点：台阶覆盖好、膜质致密、附着力超强！
- 缺点也很真实：高温耗能、设备贵、还有有害气体尾气，环保压力大！
目前常用的CVD沉积反应类型：

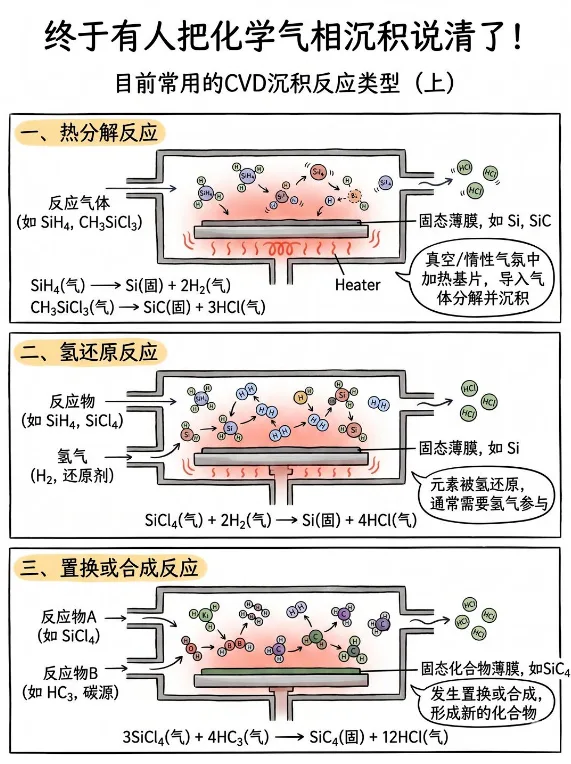

- 热分解反应（给点热量自己拆）
- 氢还原反应（加氢还原成单质）
- 置换/合成反应（气体之间打架生成固体）

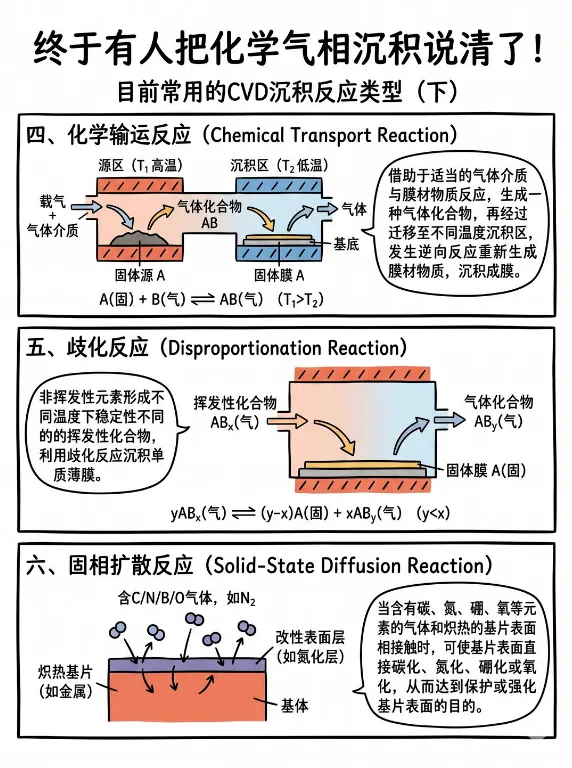

- 化学输运反应（找个中间人帮忙搬家）
- 歧化反应（自己氧化还原自己）
- 固相扩散反应（直接在表面反应）

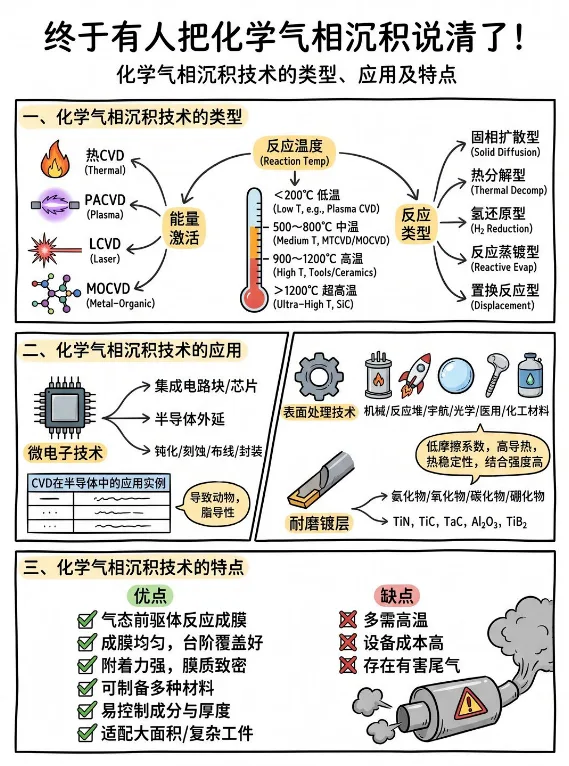

5大主流 CVD 技术详解
1.等离子体增强CVD(PECVD)
核心优势：低温适配！靠射频、微波激发等离子体，利用高能粒子驱动反应，无需高温就能沉积薄膜。
适用场景：怕高温的基底(如聚合物、柔性材料)，常用于制备钝化膜、导电薄膜。
2.金属有机CVD(MOCVD)
核心特点：用金属有机前驱体(如TMGa、TMAl)+非金属氢化物(如AsH₃)，高温下热分解化合。
专属领域：制备多元化合物半导体薄膜，是半导体、光电器件的核心技术。
3.激光CVD(LCVD)
核心亮点：精准选择性沉积！聚焦激光束活化基底局部区域，只在辐照处发生反应。
应用场景：制备三维微结构、局部功能薄膜，对精密器件加工超友好。
4.原子层沉积(ALD)
本质区别：原子级逐层沉积，把多种前驱体脉冲式通入腔室，靠“前驱体脉冲-吹扫”循环实现自限制反应。
关键优势：厚度精准可控(0.1–0.3nm)，薄膜均匀性、致密性拉满，是高精度薄膜的首选。
5.传统热CVD
核心逻辑：纯靠热能驱动前驱体分解、反应，技术成熟、成本低。
适用场景：常规薄膜制备，但对温度要求较高。

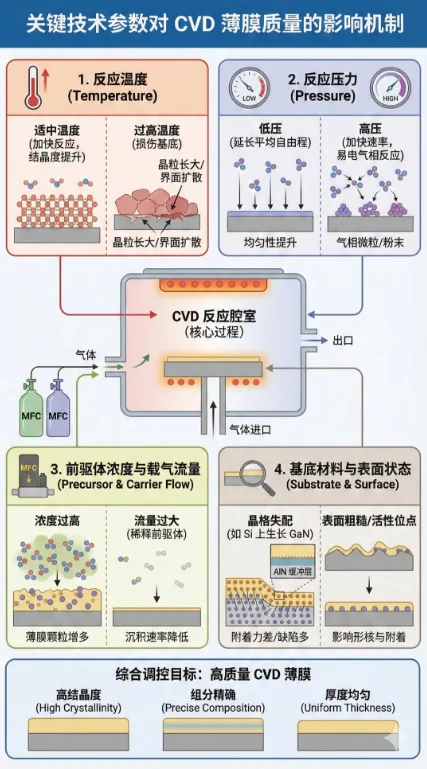

关键参数
- 反应温度升温能加快反应速率、提升结晶度，但温度过高会导致基底晶粒长大、界面扩散，甚至损伤基底。
- 反应压力低压：延长前驱体分子自由程，让薄膜均匀性更好；高压：提升沉积速率，但容易引发气相副反应，导致薄膜出现颗粒。
- 前驱体浓度&载气流量浓度过高→薄膜颗粒增多、纯度下降；载气流量过大→稀释前驱体，沉积速率降低，需精准匹配比例。
- 基底材料&表面状态基底的晶格常数、粗糙度、活性位点，直接决定薄膜附着力和晶格匹配度。
例子：Si基底生长GaN时,需加AlN缓冲层缓解晶格失配。
CVD就是你材料表面的“3D打印机”。只要控制好温度、气压和气流，你就能在微米甚至原子尺度上，随心所欲地“打印”出你想要的薄膜结构！
