胜利油田管道、储罐及配电箱气凝胶绝热涂层应用案例

胜利油田是中国重要的石油生产基地，拥有数千公里的输油管道、数百座储油罐及大量野外配电设施。油田生产过程中，高温介质输送、储罐散热损失、电气设备高温运行等问题长期存在，不仅造成大量能源浪费，还带来设备腐蚀、安全隐患和运行可靠性下降等连锁问题。

为响应国家“双碳”战略与节能降耗要求，胜利油田某采油厂于2023年启动节能技改项目，对关键设备进行气凝胶绝热涂层改造，旨在提升能源利用效率、降低运行成本、保障设备安全稳定运行。

改造痛点

在引入气凝胶绝热涂层之前，该采油厂面临以下问题：

管道系统痛点

• 热损失严重：输油管道输送介质温度达80-120℃，表面温度高，散热损失占输油能耗的15%以上；
• 传统保温失效：岩棉、玻璃棉等传统材料吸水吸湿后保温效果大幅下降，部分管道保温层脱落；
• 腐蚀隐患：保温层下水分积聚，加速管道外壁腐蚀，缩短设备寿命；
• 施工维护困难：野外环境施工复杂，传统保温材料拆卸恢复困难。

储罐系统痛点

• 散热面积大：大型储罐表面积大，热辐射强烈，冬季保温、夏季隔热需求并存；
• 能耗高：储罐热损失导致加热能耗居高不下；
• 防腐压力大：野外环境风雨侵蚀，传统防腐涂层老化快，储罐腐蚀问题突出；
• 安全隐患：高温储罐表面存在烫伤风险，影响操作安全。

配电箱痛点

• 高温运行：户外配电箱长期暴晒，内部温度可达65℃以上，电气元件老化加速；
• 散热困难：传统配电箱仅靠自然散热，夏季高温时段故障率上升；
• 能耗增加：部分配电箱配备空调散热，增加额外电耗；
• 可靠性下降：高温导致断路器误动作、接触器触点氧化，影响生产连续性。

解决方案

胜利油田某采油厂于2023年7月启动气凝胶绝热涂层改造项目，选取以下设备进行示范应用：

施工范围

涂层系统

根据设备工况差异，采用针对性涂层体系：

管道与储罐系统：

1. 水性耐高温环氧底漆：增强附着力，提供防腐保护
2. 气凝胶保温隔热涂料：核心隔热层
3. 气凝胶防水耐候面漆：抗紫外线、防水、耐老化

配电箱系统：

1. 水性防锈底漆：附着力增强
2. 气凝胶保温隔热涂料：隔热层，厚度1.5-2mm
3. 气凝胶反辐射面漆：白色高反射涂层，增强隔热效果

施工方式

采用喷涂与刷涂结合方式，野外作业灵活高效，单段管道施工周期2-3天，储罐施工周期5-7天，配电箱改造即改即用，未影响正常生产。

应用效果

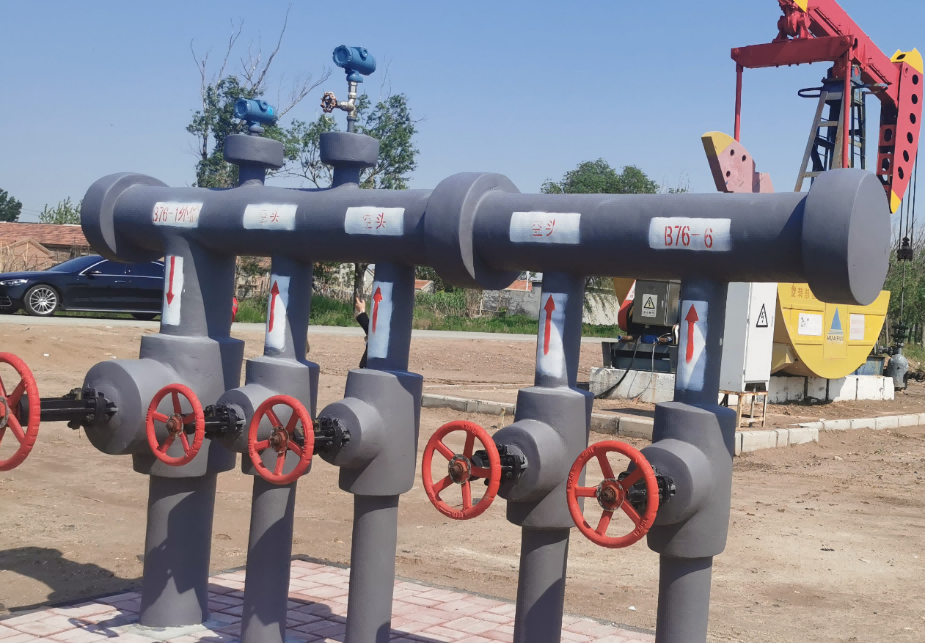

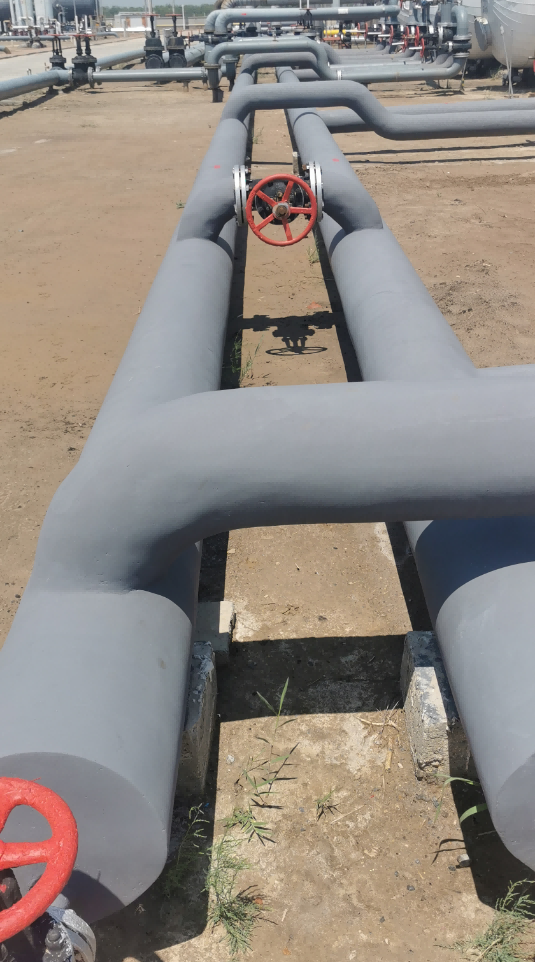

1. 输油管道：热损失大幅降低

节能效果：

• 管道热损失降低32%
• 沿线加热站加热能耗下降18%
• 2.5公里管道年节约天然气约4.5万立方米

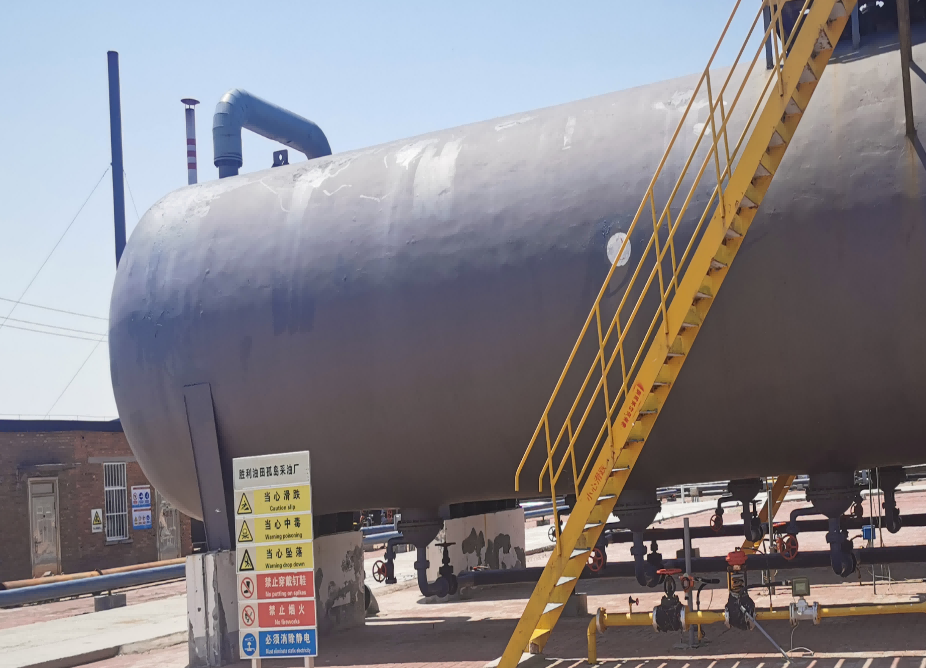

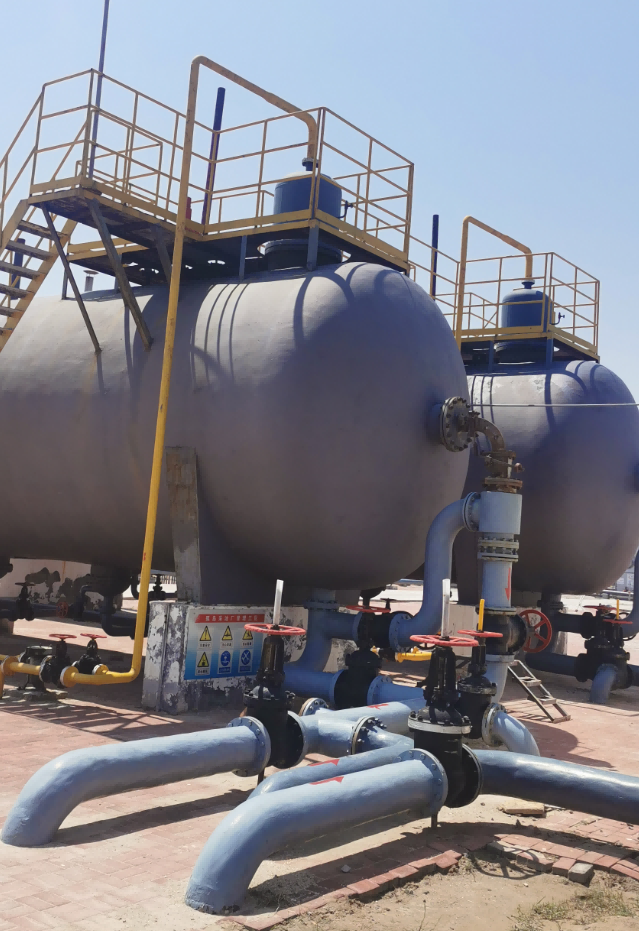

2. 储油罐：保温与防腐双提升

综合效益：

• 储罐热损失减少30%
• 冬季加热蒸汽消耗下降22%
• 单座储罐年节约蒸汽约25吨
• 防腐性能提升，涂层使用寿命预计可达10年以上

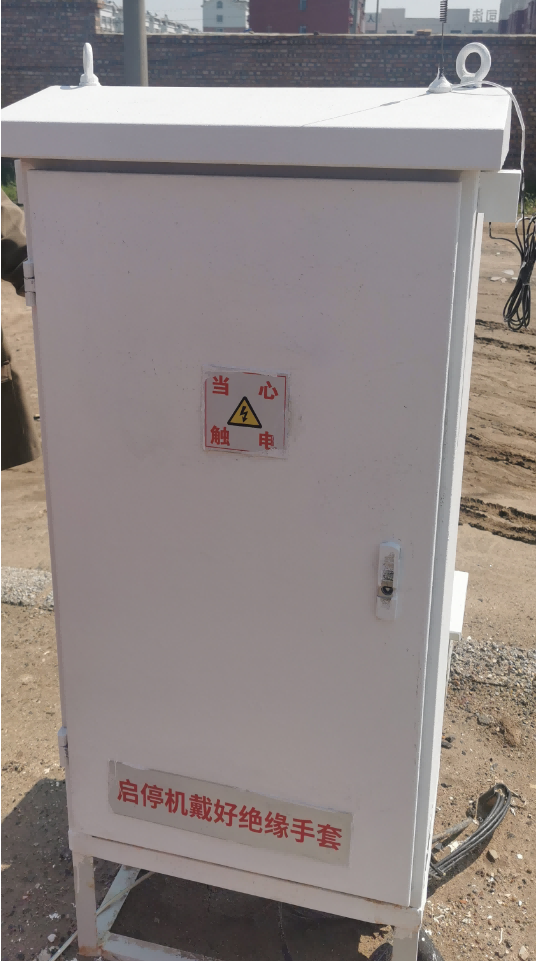

3. 配电箱：温度显著下降

综合效益：

• 配电箱内部平均温度下降12-24℃
• 电气元件故障率下降65%
• 原配备空调的配电箱可停用空调，单台年节电约2000度
• 设备可靠性显著提升，非计划停机减少

4. 防腐性能验证

经过一个完整冬夏周期运行后检测：

• 涂层表面完好，无起泡、脱落、开裂现象；
• 疏水角测试达105°，防水性能优异；
• 管道及储罐外壁无新增腐蚀点；
• 盐雾试验结果满足C5-M海洋环境防腐要求。

5. 安全提升

• 管道表面温度降至45℃，消除烫伤风险；
• 配电箱内部温度控制在50℃以下，消除过热起火隐患；
• 防火性能A级，意外火情时不会助燃；
• 操作人员巡检安全性显著提升。

投资回报分析

注：设备寿命延长、非计划停机减少、安全事故避免等间接效益未计入，实际回收期更短。

项目扩展

首批改造成功后，胜利油田该采油厂于2024年启动二期项目，将气凝胶绝热涂层推广至以下领域：

• 注水站高压管道：降低散热损失，提高注水效率
• 联合站分离器：保温与防腐一体化
• 野外计量间：设备保温与人员防护
• 变电站开关柜：高温区域隔热保护

目前，该技术已被列入采油厂节能技术推广目录，计划在全厂范围内逐步推广。

客户反馈

“气凝胶涂层解决了我们多年的老大难问题。管道表面温度降下来了，巡检工人都说好。储罐保温效果明显，冬天加热蒸汽用量实实在在地降了。最让我意外的是配电箱，原来夏天一摸都烫手，现在内部温度降了20多度，设备故障率明显下降。”
—— 胜利油田某采油厂设备管理科负责人

“以前用岩棉保温，两三年就失效了，拆装一次费时费力。气凝胶涂层施工快、效果好，关键是不吸水、不老化，这个投资很划算。”
—— 胜利油田某采油厂维修队队长

项目总结

胜利油田管道、储罐、配电箱气凝胶绝热涂层应用项目验证了该技术在石油化工领域的广泛适用性：

• 节能效果显著：管道热损失降低32%，储罐热损失减少30%，综合年节约能源成本超50万元；
• 多场景适用：管道、储罐、配电箱等不同设备均可应用，系统解决方案完善；
• 防腐性能优异：涂层防水、耐候、耐盐雾，满足油田野外环境要求；
• 安全全面升级：降低表面温度，消除烫伤与火灾隐患，防火等级A级；
• 施工便捷高效：喷涂刷涂灵活，野外作业不受影响，改造周期短；
• 投资回报可观：投资回收期约19个月，全生命周期效益显著。

该案例为油田及石油化工行业设备保温、防腐、节能改造提供了可复制、可推广的技术路径，具有良好的行业示范效应。
